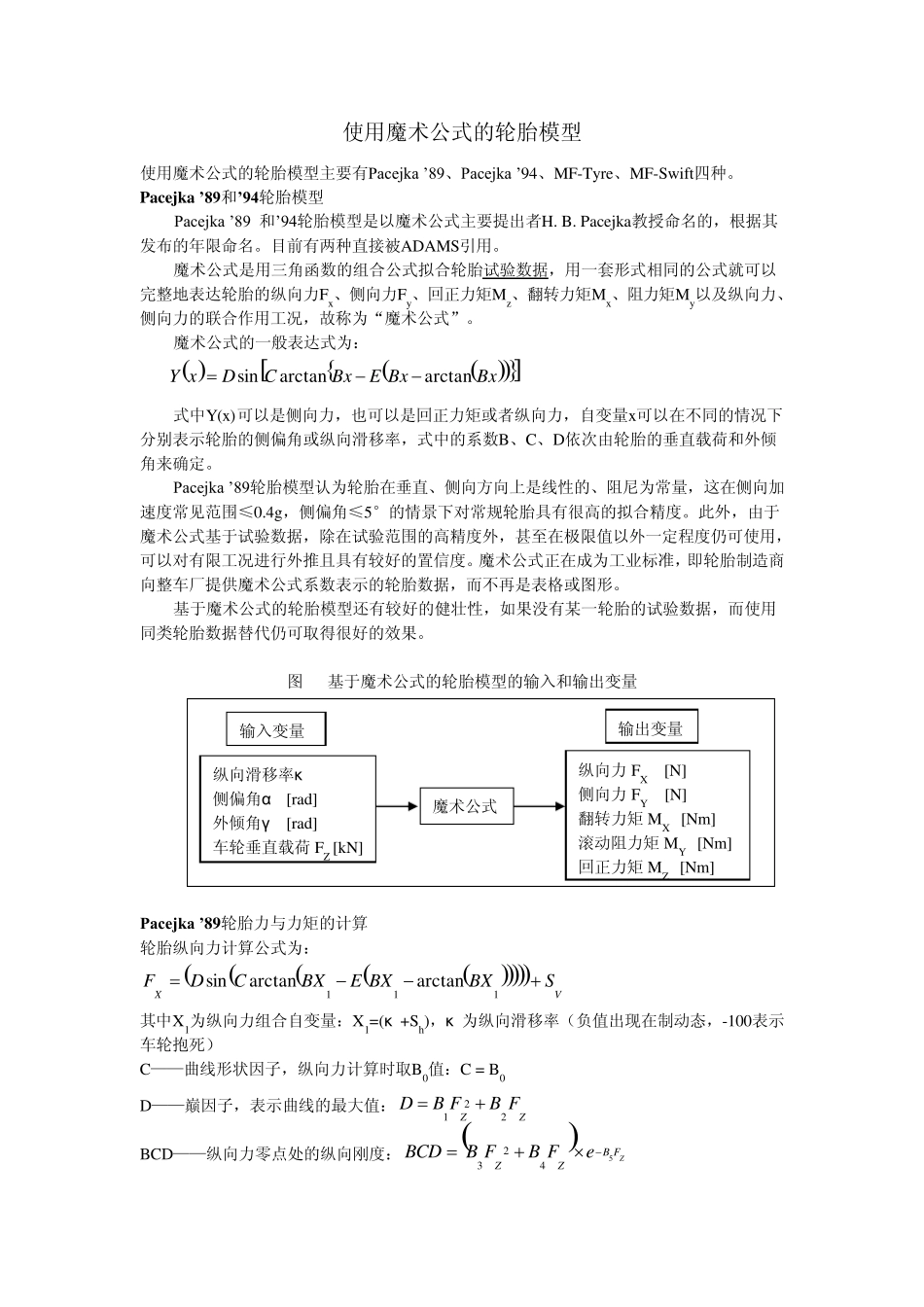

使用魔术公式的轮胎模型 使用魔术公式的轮胎模型主要有Pacejka ’89、Pacejka ’94、MF-Tyre、MF-Swift四种。 Pacejk a ’89和’94轮胎模型 Pacejka ’89 和’94轮胎模型是以魔术公式主要提出者H. B. Pacejka教授命名的,根据其发布的年限命名。目前有两种直接被ADAMS引用。 魔术公式是用三角函数的组合公式拟合轮胎试验数据,用一套形式相同的公式就可以完整地表达轮胎的纵向力Fx、侧向力Fy、回正力矩Mz、翻转力矩Mx、阻力矩My以及纵向力、侧向力的联合作用工况,故称为“魔术公式”。 魔术公式的一般表达式为:   BxBxEBxCDxYarctanarctansin 式中Y(x)可以是侧向力,也可以是回正力矩或者纵向力,自变量x可以在不同的情况下分别表示轮胎的侧偏角或纵向滑移率,式中的系数B、C、D依次由轮胎的垂直载荷和外倾角来确定。 Pacejka ’89轮胎模型认为轮胎在垂直、侧向方向上是线性的、阻尼为常量,这在侧向加速度常见范围≤0.4g,侧偏角≤5°的情景下对常规轮胎具有很高的拟合精度。此外,由于魔术公式基于试验数据,除在试验范围的高精度外,甚至在极限值以外一定程度仍可使用,可以对有限工况进行外推且具有较好的置信度。魔术公式正在成为工业标准,即轮胎制造商向整车厂提供魔术公式系数表示的轮胎数据,而不再是表格或图形。 基于魔术公式的轮胎模型还有较好的健壮性,如果没有某一轮胎的试验数据,而使用同类轮胎数据替代仍可取得很好的效果。 图 基于魔术公式的轮胎模型的输入和输出变量 Pacejka ’89轮胎力与力矩的计算 轮胎纵向力计算公式为: VXSBXBXEBXCDF111arctanarctansin 其中X1为纵向力组合自变量:X1=(κ +Sh),κ 为纵向滑移率(负值出现在制动态,-100表示车轮抱死) C——曲线形状因子,纵向力计算时取B0值:C = B0 D——巅因子,表示曲线的最大值:ZZFBFBD221 BCD——纵向力零点处的纵向刚度:ZFBZZeFBFBBCD5423 输入变量 纵向滑移率κ 侧偏角α [rad] 外倾角γ [rad] 车轮垂直载荷 FZ [kN] 输出变量 纵向力 FX [N] 侧向力 FY [N] 翻转力矩 MX [Nm] 滚动阻力矩 MY [Nm] 回正力矩 MZ [Nm] 魔术公式 B – 刚度因子:B=BCD/(C×D) Sh——曲线的水平方向漂移:109BFBSZh Sv——曲线的垂直方向漂移:Sv=0 E——曲线曲率因子,表示曲线最大值附近的形状:8726BFBFBEZZ 图 轮胎...
