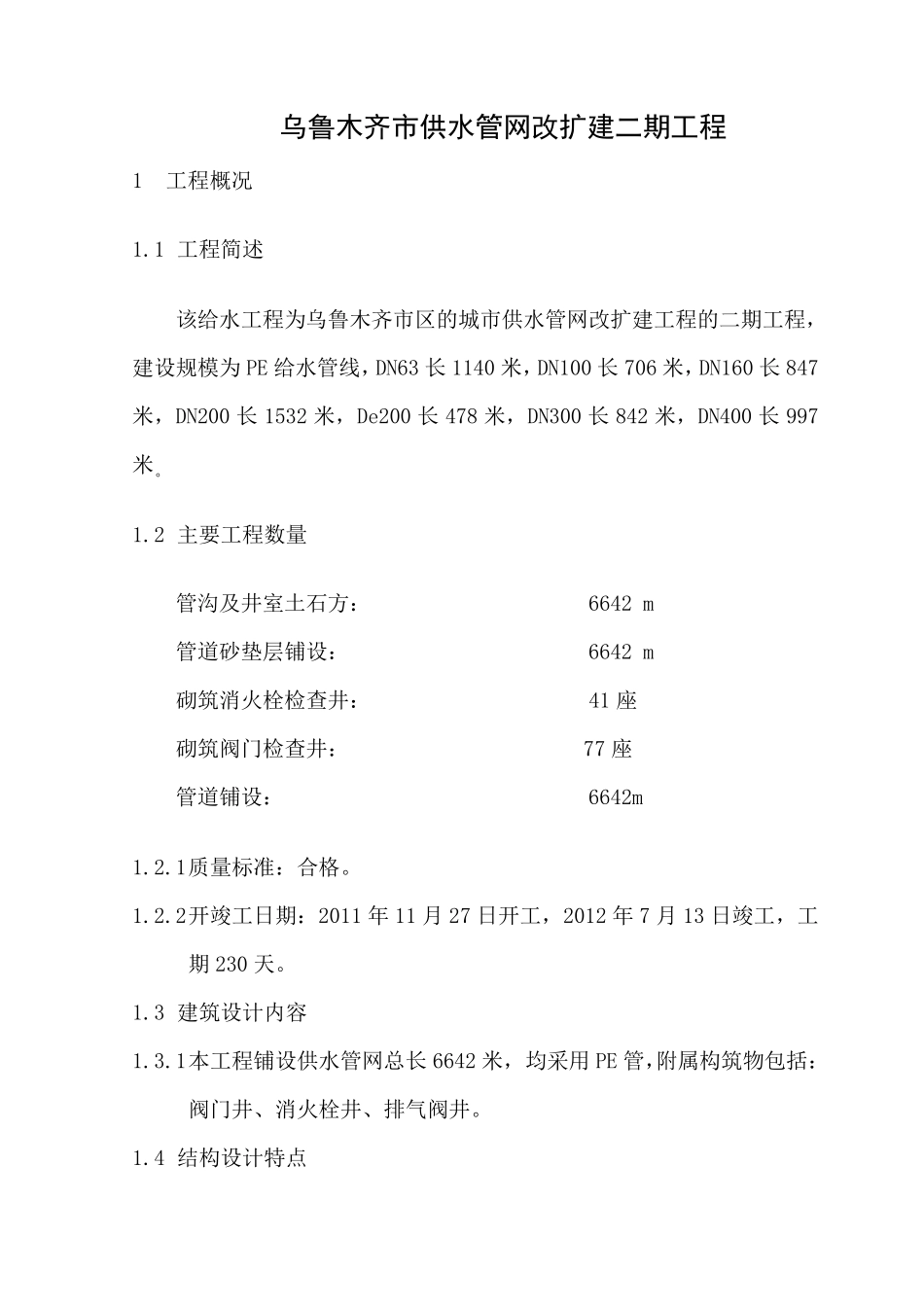

乌鲁木齐市供水管网改扩建二期工程 1 工程概况 1.1 工程简述 该给水工程为乌鲁木齐市区的城市供水管网改扩建工程的二期工程， 建设规模为PE 给水管线，DN63 长1140 米，DN100 长706 米，DN160 长847米，DN200 长1532 米，De200 长478 米，DN300 长842 米，DN400 长997米。 1.2 主要工程数量 管沟及井室土石方： 6642 m 管道砂垫层铺设： 6642 m 砌筑消火栓检查井： 41 座 砌筑阀门检查井： 77 座 管道铺设： 6642m 1.2.1 质量标准：合格。 1.2.2 开竣工日期：2011 年11 月27 日开工，2012 年7 月13 日竣工，工期230 天。 1.3 建筑设计内容 1.3.1 本工程铺设供水管网总长6642 米， 均采用PE 管，附属构筑物包括：阀门井、消火栓井、排气阀井。 1.4 结构设计特点 1.4.1 PE 管采用砂垫基础，接口采用热熔焊接；阀门井、消火栓井均采用砖砌结构。 1.5 设备安装、材料说明 1.5.1 在施工中可靠的设备安装是工程如期开工顺利进行的前提，本工程所需的混凝土搅拌设备、储水池等为了满足《环境保护法》和《工业企业噪声卫生标准》的要求， 混凝土搅拌机的施工，尽量安装在施工现场附近，施工用水应使用根据沿线踏勘所选定的水源，用电与电力管理部门协商好的沿线动力电源，必要时需支设发电机。由于混凝土搅拌机是电动设备，因此在安装时应注意用电线路的合理布设，并应安装漏电保护器等保险装置，设备的安装及操作人员，都要接受必要的技能训练，并严格按照有关的操作规程进行作业，以确保人、机安全。 1.5.2 本工程所用材料应按设计要求采购， PE 管、水泥、红砖以及砂石料的来源及各项 技术 指 标都应严格按现行规范 执 行。聚 乙 烯 (PE)管材、管件 制 造 标准按《中华 人民 共 和国 国 家 标准》GB/T13663-2000标准执 行，并满足设计图 纸 技术 条 件 的要求。 2 施工总 平 面 图 2.1 现场条 件 说明 乌 鲁 木 齐 市 区 的城 市 供 水管网 改 扩 建 二 期工程，施工场地 的局 限 性 较大 ，地 处 开发区 中部，沿线地 势 有所起 伏 。考 虑 到 施工材料的加 工、运 输方 便 于施工的因素 ，临 时设施、项 目 部设在开发区 指 挥 部周 围 ，距 工程起点 100 米 。因为此地 有利于工作的指 挥 、协调 ，水电供 应充 足，以减 少 临时设施建设的成本。 2.2 设计说明及依据 2.2.1 设计说...
