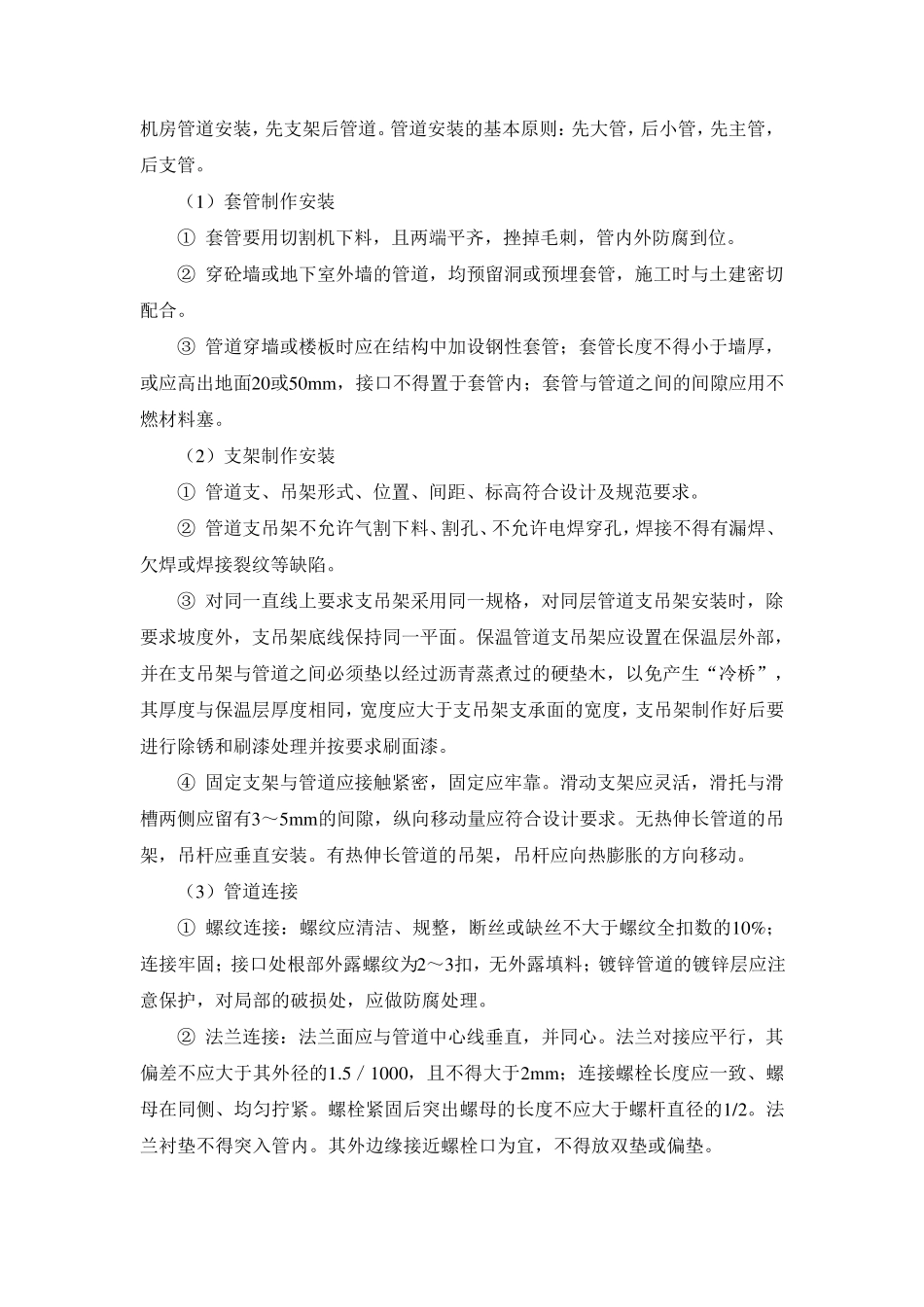

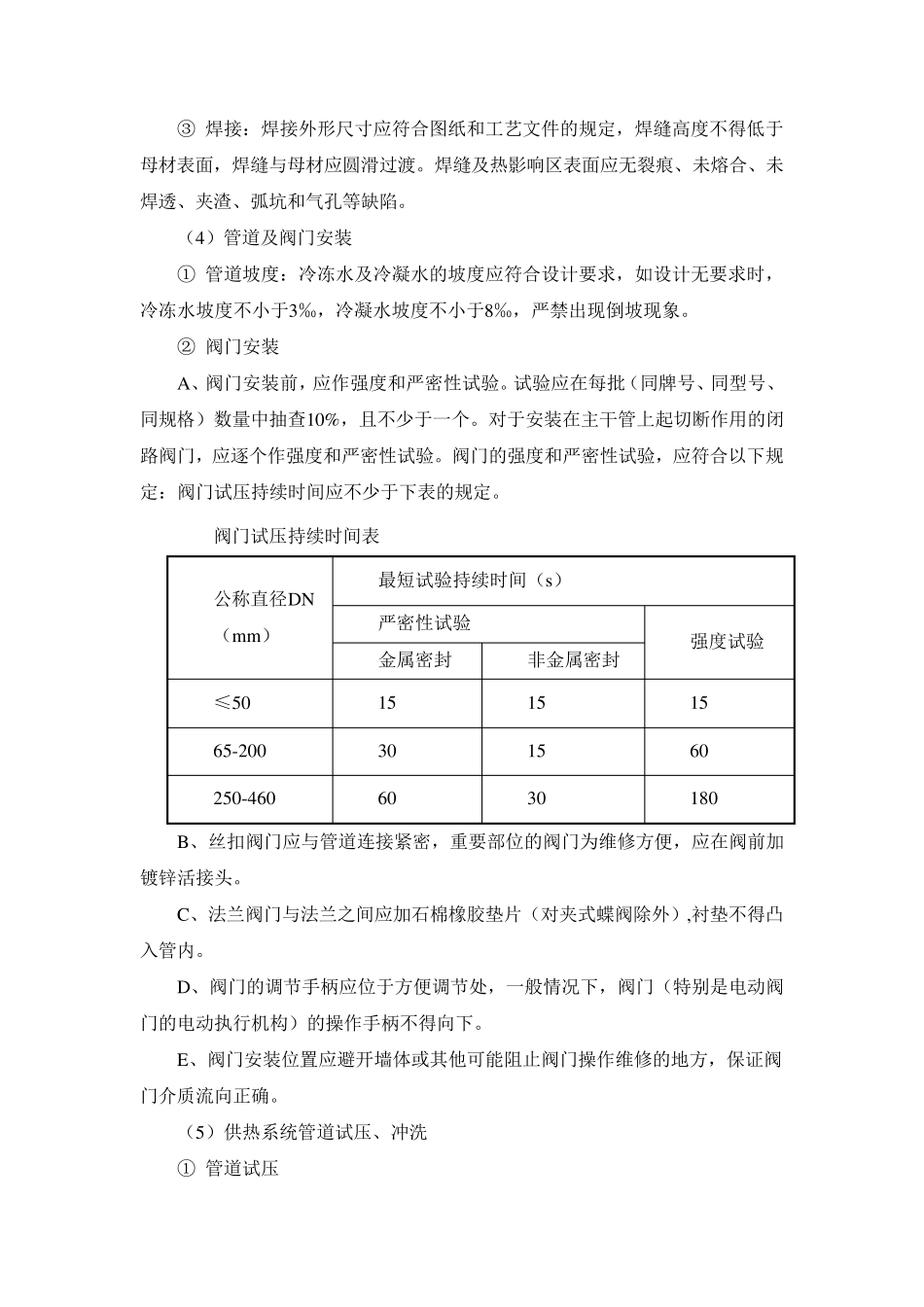

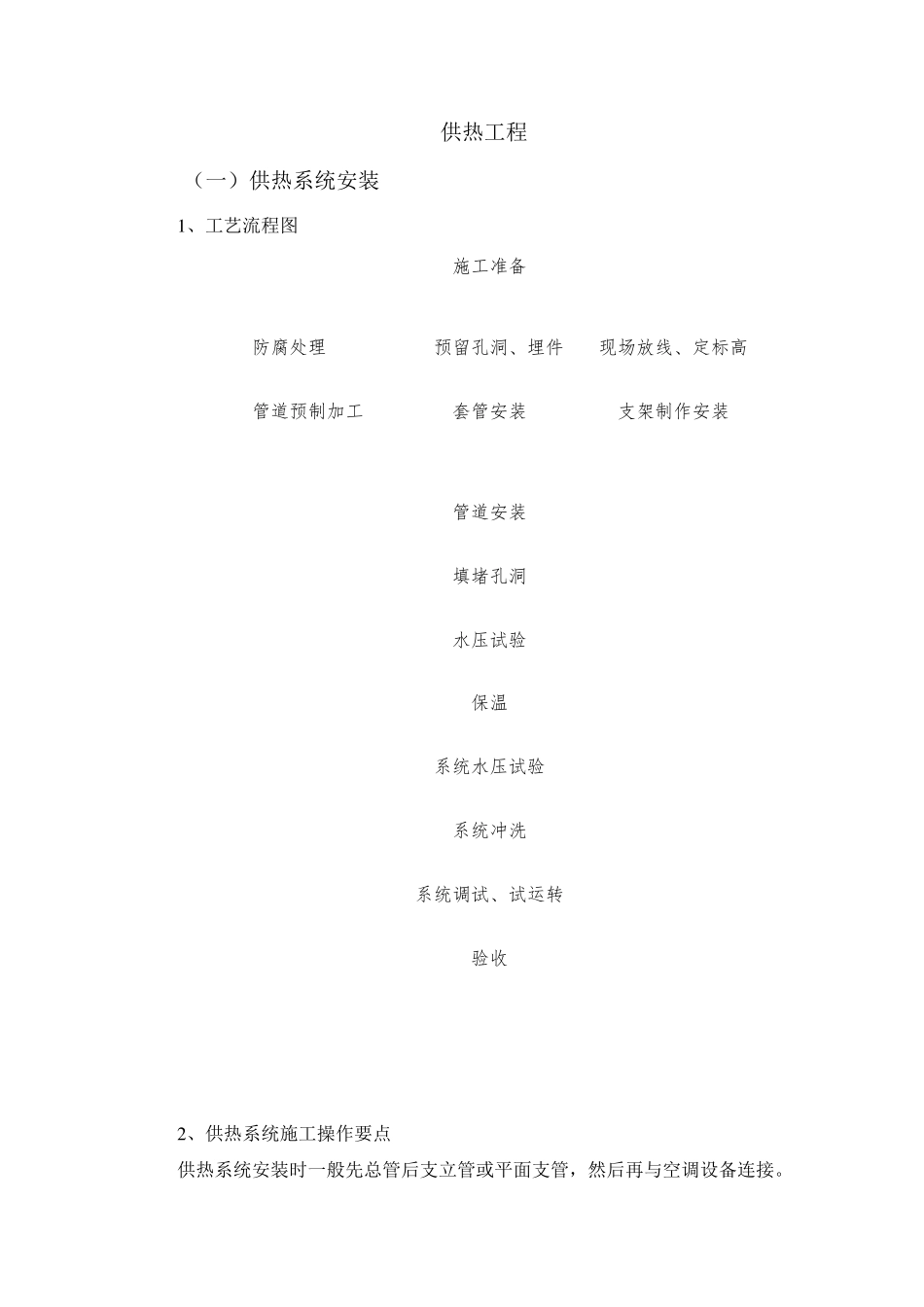

供热工程 (一)供热系统安装 1 、工艺流程图 2 、供热系统施工操作要点 供热系统安装时一般先总管后支立管或平面支管,然后再与空调设备连接。施工准备 管道预制加工 防腐处理 套管安装 支架制作安装 预留孔洞、埋件 现场放线、定标高 填堵孔洞 管道安装 水压试验 保温 系统水压试验 系统冲洗 系统调试、试运转 验收 机房管道安装,先支架后管道。管道安装的基本原则:先大管,后小管,先主管,后支管。 (1)套管制作安装 ① 套管要用切割机下料,且两端平齐,挫掉毛刺,管内外防腐到位。 ② 穿砼墙或地下室外墙的管道,均预留洞或预埋套管,施工时与土建密切配合。 ③ 管道穿墙或楼板时应在结构中加设钢性套管;套管长度不得小于墙厚,或应高出地面20或50m m ,接口不得置于套管内;套管与管道之间的间隙应用不燃材料塞。 (2)支架制作安装 ① 管道支、吊架形式、位置、间距、标高符合设计及规范要求。 ② 管道支吊架不允许气割下料、割孔、不允许电焊穿孔,焊接不得有漏焊、欠焊或焊接裂纹等缺陷。 ③ 对同一直线上要求支吊架采用同一规格,对同层管道支吊架安装时,除要求坡度外,支吊架底线保持同一平面。保温管道支吊架应设置在保温层外部,并在支吊架与管道之间必须垫以经过沥青蒸煮过的硬垫木,以免产生“冷桥”,其厚度与保温层厚度相同,宽度应大于支吊架支承面的宽度,支吊架制作好后要进行除锈和刷漆处理并按要求刷面漆。 ④ 固定支架与管道应接触紧密,固定应牢靠。滑动支架应灵活,滑托与滑槽两侧应留有3~5m m 的间隙,纵向移动量应符合设计要求。无热伸长管道的吊架,吊杆应垂直安装。有热伸长管道的吊架,吊杆应向热膨胀的方向移动。 (3)管道连接 ① 螺纹连接:螺纹应清洁、规整,断丝或缺丝不大于螺纹全扣数的10%;连接牢固;接口处根部外露螺纹为2~3扣,无外露填料;镀锌管道的镀锌层应注意保护,对局部的破损处,应做防腐处理。 ② 法兰连接:法兰面应与管道中心线垂直,并同心。法兰对接应平行,其偏差不应大于其外径的1.5/1000,且不得大于2m m ;连接螺栓长度应一致、螺母在同侧、均匀拧紧。螺栓紧固后突出螺母的长度不应大于螺杆直径的1/2。法兰衬垫不得突入管内。其外边缘接近螺栓口为宜,不得放双垫或偏垫。 ③ 焊接:焊接外形尺寸应符合图纸和工艺文件的规定,焊缝高度不得低于母材表面,焊缝与母材应圆滑过渡。焊缝及热影响区表面应无裂痕、未熔合、未焊透、...
