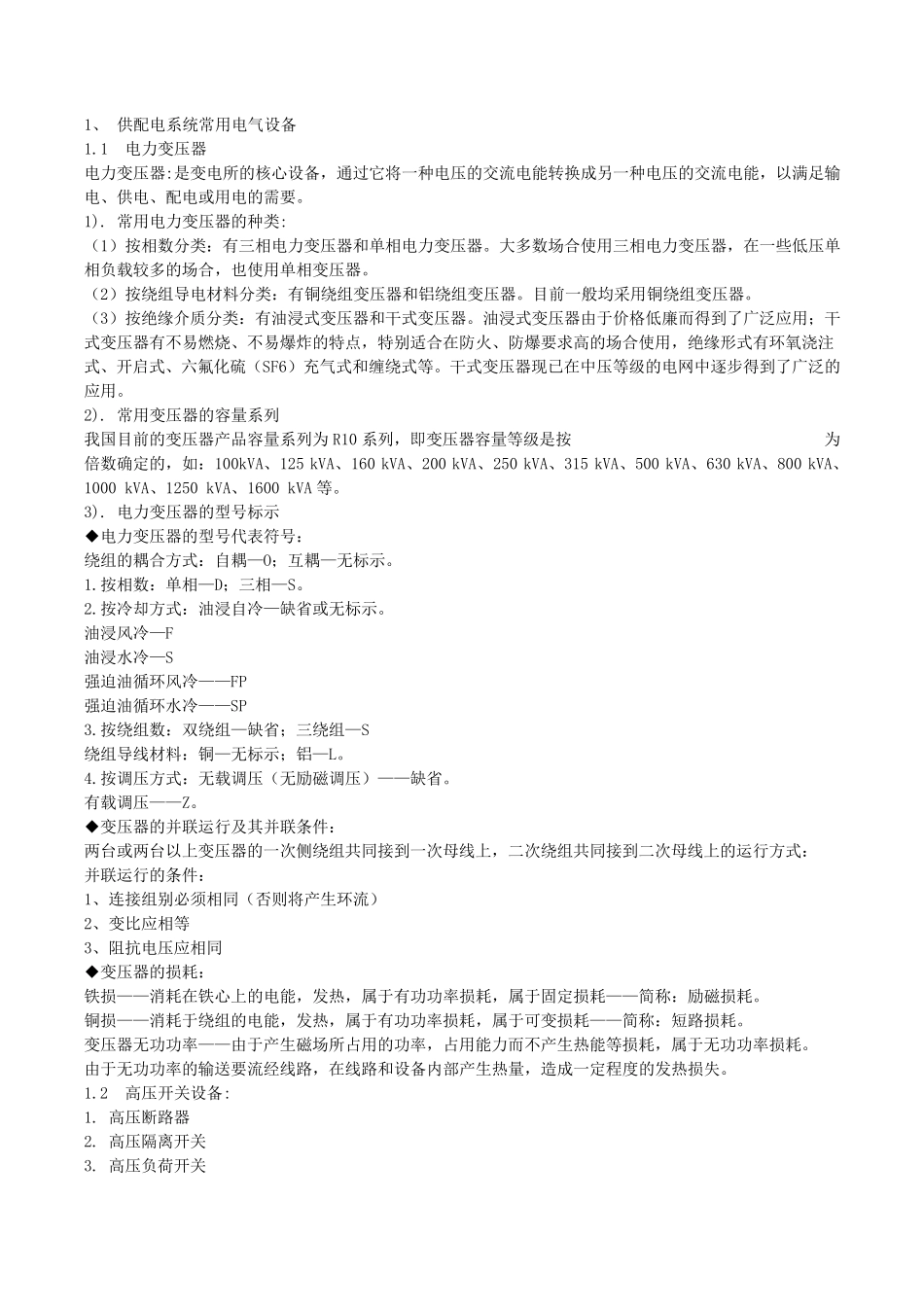

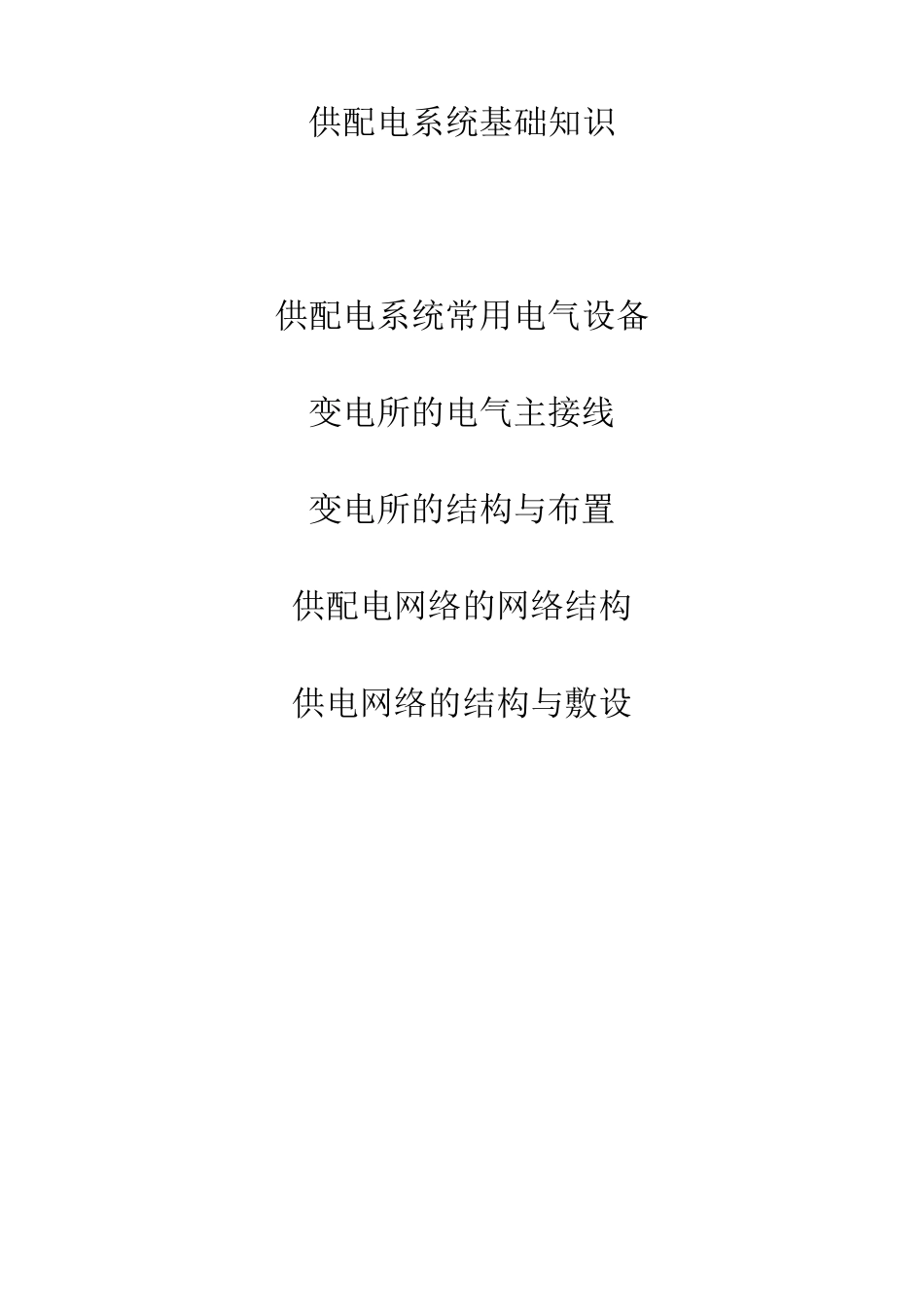

供配电系统基础知识 供配电系统常用电气设备 变电所的电气主接线 变电所的结构与布置 供配电网络的网络结构 供电网络的结构与敷设 1、 供 配 电 系 统 常 用 电 气 设 备 1.1 电 力 变 压 器 电 力 变 压 器 :是 变 电 所 的 核 心 设 备 ， 通 过 它 将 一 种 电 压 的 交 流 电 能 转 换 成 另 一 种 电 压 的 交 流 电 能 ， 以 满 足 输电 、 供 电 、 配 电 或 用 电 的 需 要 。 1). 常 用 电 力 变 压 器 的 种 类 : （ 1） 按 相 数 分 类 ： 有 三 相 电 力 变 压 器 和 单 相 电 力 变 压 器 。 大 多 数 场 合 使 用 三 相 电 力 变 压 器 ， 在 一 些 低 压 单相 负 载 较 多 的 场 合 ， 也 使 用 单 相 变 压 器 。 （ 2） 按 绕 组 导 电 材 料 分 类 ： 有 铜 绕 组 变 压 器 和 铝 绕 组 变 压 器 。 目 前 一 般 均 采 用 铜 绕 组 变 压 器 。 （ 3） 按 绝 缘 介 质 分 类 ： 有 油 浸 式 变 压 器 和 干 式 变 压 器 。 油 浸 式 变 压 器 由 于 价 格 低 廉 而 得 到 了 广 泛 应 用 ； 干式 变 压 器 有 不 易 燃 烧 、 不 易 爆 炸 的 特 点 ， 特 别 适 合 在 防 火 、 防 爆 要 求 高 的 场 合 使 用 ， 绝 缘 形 式 有 环 氧 浇 注式 、 开 启 式 、 六 氟 化 硫 （ SF6） 充 气 式 和 缠 绕 式 等 。 干 式 变 压 器 现 已在 中压 等 级的 电 网中逐步得 到 了 广 泛 的应 用 。 2). 常 用 变 压 器 的 容量系 列 我国目 前 的 变 压 器 产品容量系 列为R10 系 列， 即变 压 器 容量等 级是 按 为倍数 确定的 ， 如： 100kVA、 125 kVA、 160 kVA、 200 kVA、 250 kVA、 315 kVA、 500 kVA、 630 kVA、 800 kVA、1000 kVA、 1250 kVA、 1600 kVA 等 。 3). 电 力 变 压 器 的 型号标示 ◆电 力 变 压 器 的 型号代表符号： 绕 组 的 耦合 方式 ： 自耦—O； 互耦—无 标示。 1.按 相 数 ： 单 相 —D； 三 相 —S。 2.按 冷 却 方式 ： 油 浸 自冷 —缺 省 或...
