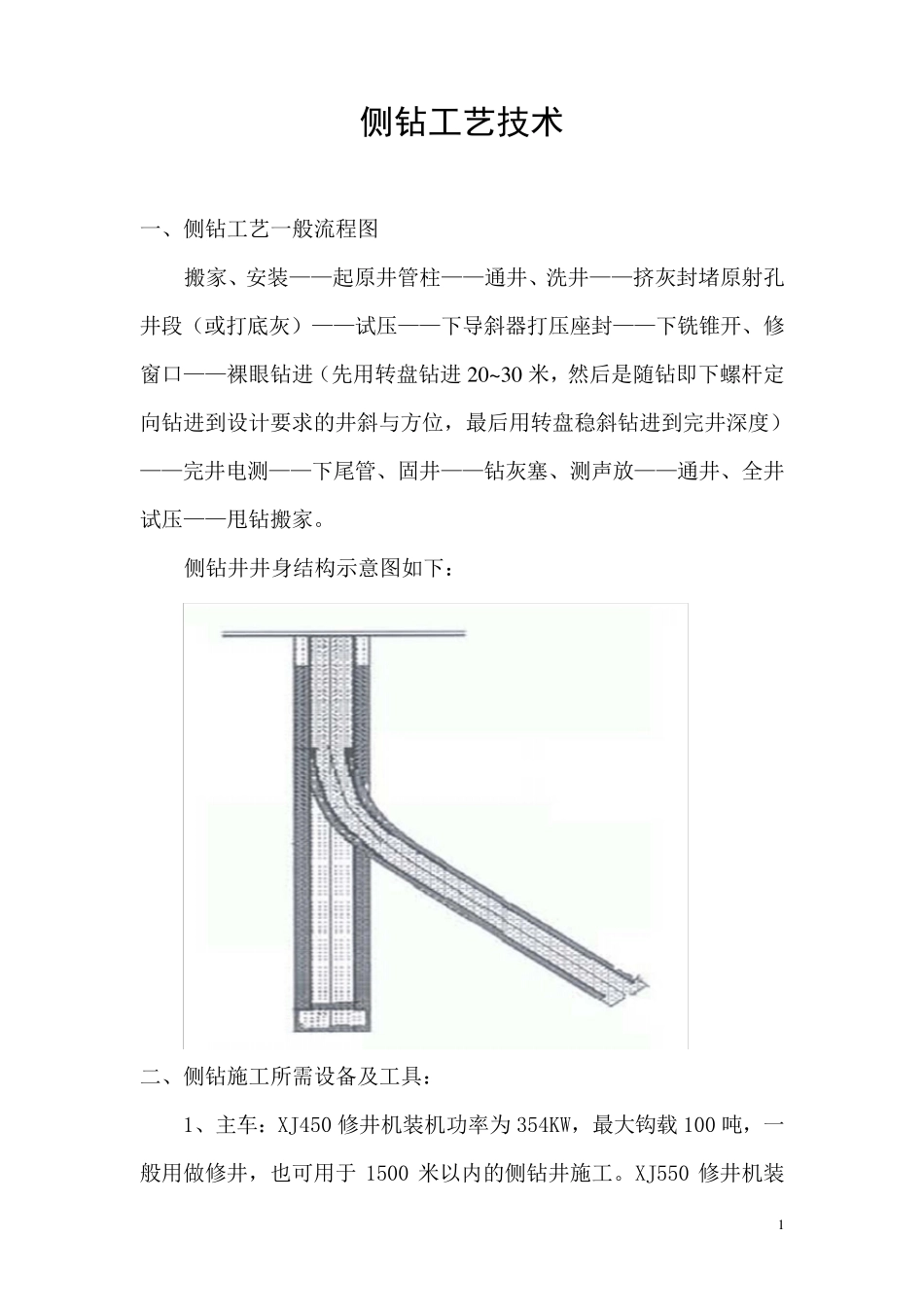

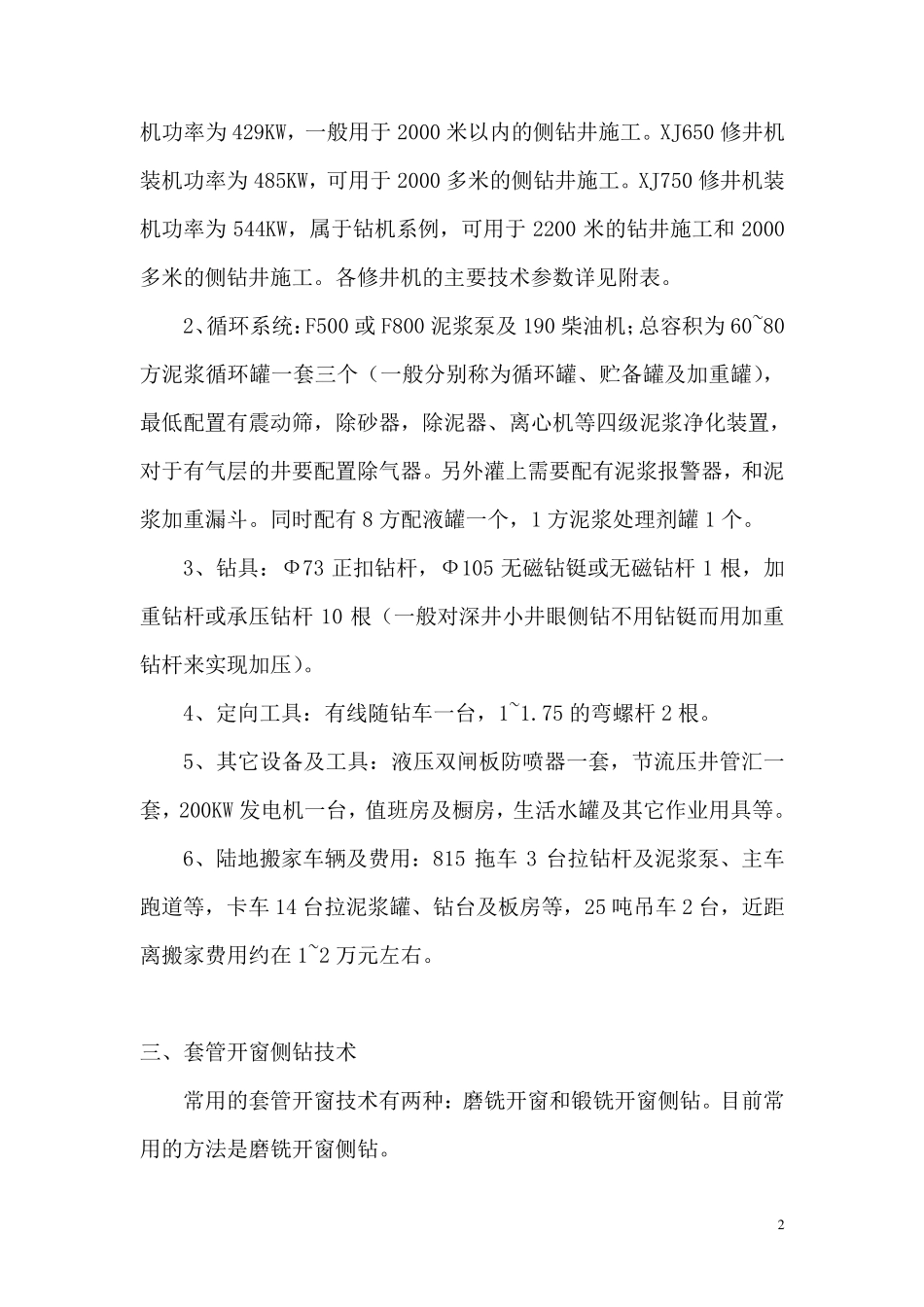

侧钻工艺技术 严玉中 井下作业公司工程科 1 侧钻工艺技术 一、侧钻工艺一般流程图 搬家、安装——起原井管柱——通井、洗井——挤灰封堵原射孔井段（或打底灰）——试压——下导斜器打压座封——下铣锥开、修窗口——裸眼钻进（先用转盘钻进 20~30 米，然后是随钻即下螺杆定向钻进到设计要求的井斜与方位，最后用转盘稳斜钻进到完井深度）——完井电测——下尾管、固井——钻灰塞、测声放——通井、全井试压——甩钻搬家。 侧钻井井身结构示意图如下： 二、侧钻施工所需设备及工具： 1、主车：XJ450 修井机装机功率为 354KW，最大钩载 100 吨，一般用做修井，也可用于 1500 米以内的侧钻井施工。XJ550 修井机装 2 机功率为429KW，一般用于2000 米以内的侧钻井施工。XJ650 修井机装机功率为485KW，可用于2000 多米的侧钻井施工。XJ750 修井机装机功率为544KW，属于钻机系例，可用于2200 米的钻井施工和2000多米的侧钻井施工。各修井机的主要技术参数详见附表。 2、循环系统：F500 或F800 泥浆泵及190 柴油机；总容积为60~80方泥浆循环罐一套三个（一般分别称为循环罐、贮备罐及加重罐），最低配置有震动筛，除砂器，除泥器、离心机等四级泥浆净化装置，对于有气层的井要配置除气器。另外灌上需要配有泥浆报警器，和泥浆加重漏斗。同时配有8 方配液罐一个，1 方泥浆处理剂罐1 个。 3、钻具：Ф73 正扣钻杆，Ф105 无磁钻铤或无磁钻杆 1 根，加重钻杆或承压钻杆 10 根（一般对深井小井眼侧钻不用钻铤而用加重钻杆来实现加压）。 4、定向工具：有线随钻车一台，1~1.75 的弯螺杆 2 根。 5、其它设备及工具：液压双闸板防喷器一套，节流压井管汇一套，200KW 发电机一台，值班房及橱房，生活水罐及其它作业用具等。 6、陆地搬家车辆及费用：815 拖 车 3 台拉 钻杆及泥浆泵、主车跑 道 等，卡 车 14 台拉 泥浆罐、钻台及板房等，25 吨 吊 车 2 台，近 距离搬家费用约 在 1~2 万 元 左 右 。 三、套管开 窗 侧钻技术 常 用的套管开 窗 技术有两 种 ：磨 铣 开 窗 和锻 铣 开 窗 侧钻。目 前 常用的方法 是 磨 铣 开 窗 侧钻。 3 （一）、磨铣开窗侧钻 1、磨铣开窗侧钻原理 磨铣开窗侧钻原理是：在设计井段下入导斜器，再用多功能铣锥，将套管磨穿形成窗口，然后再用钻头钻出新井眼。 磨铣开窗侧钻特点：优点是侧钻开窗井段短，通常为2~3 米，容易侧...
