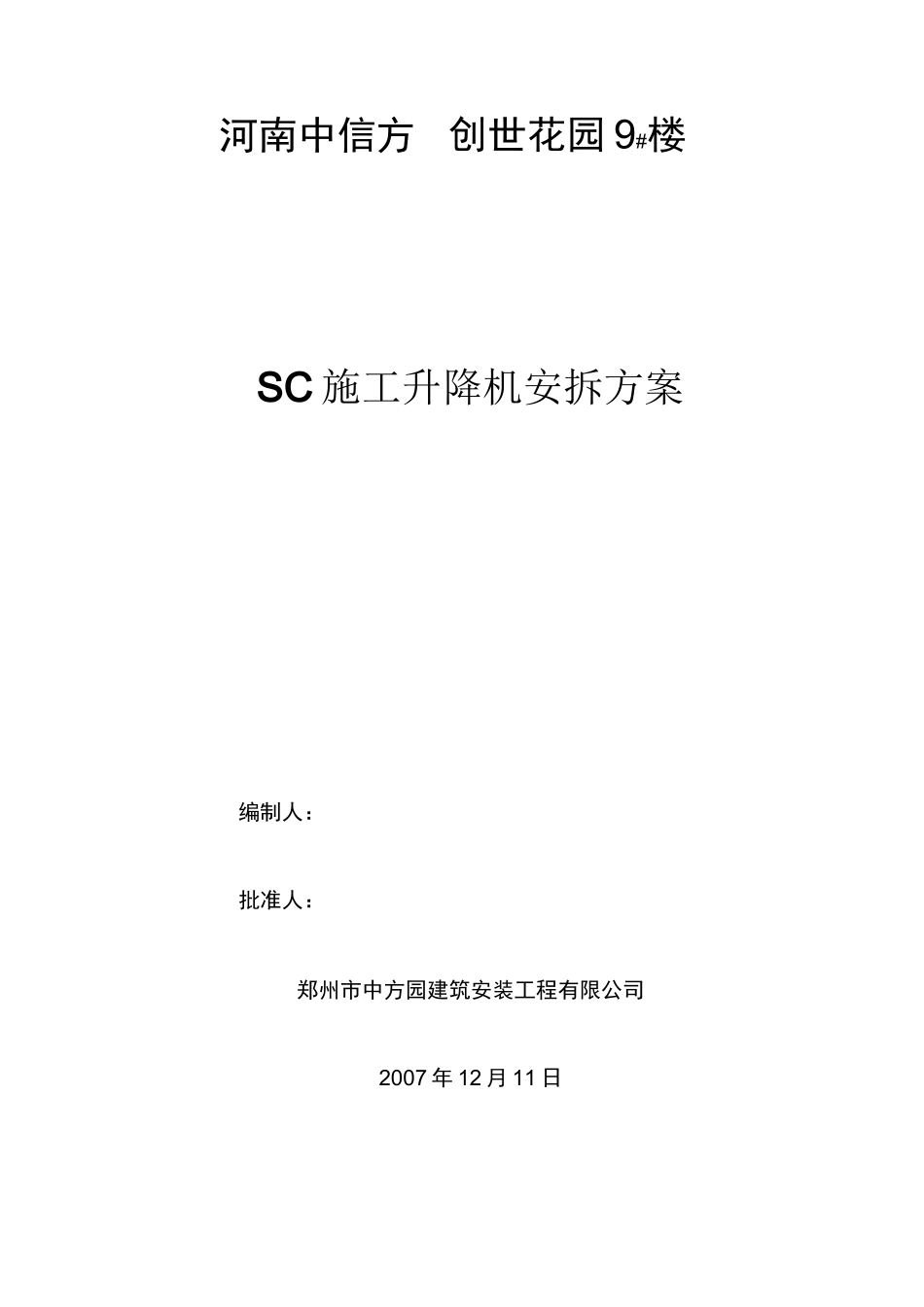

升降机安装方案_第1页
1/8

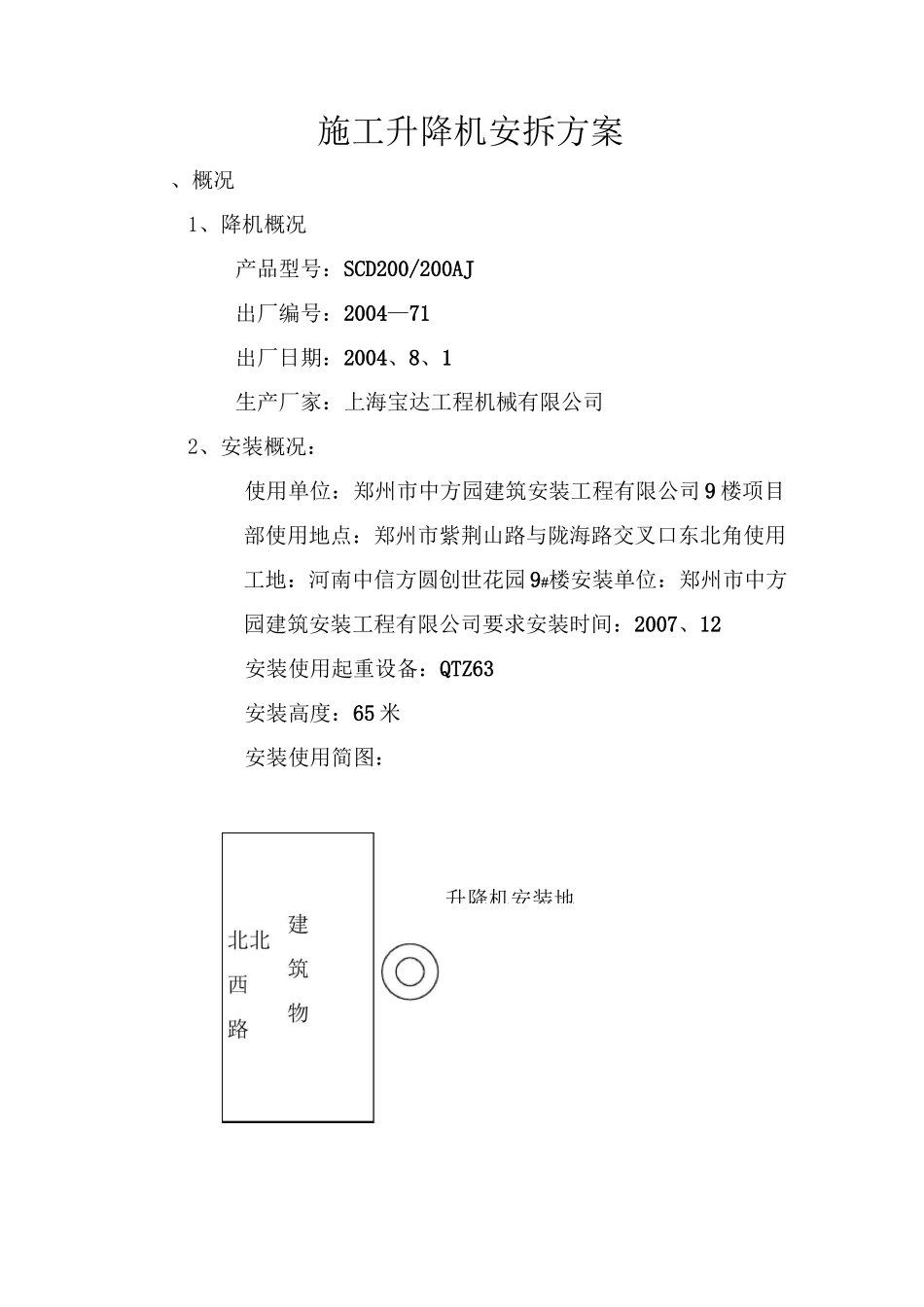

升降机安装方案_第2页
2/8

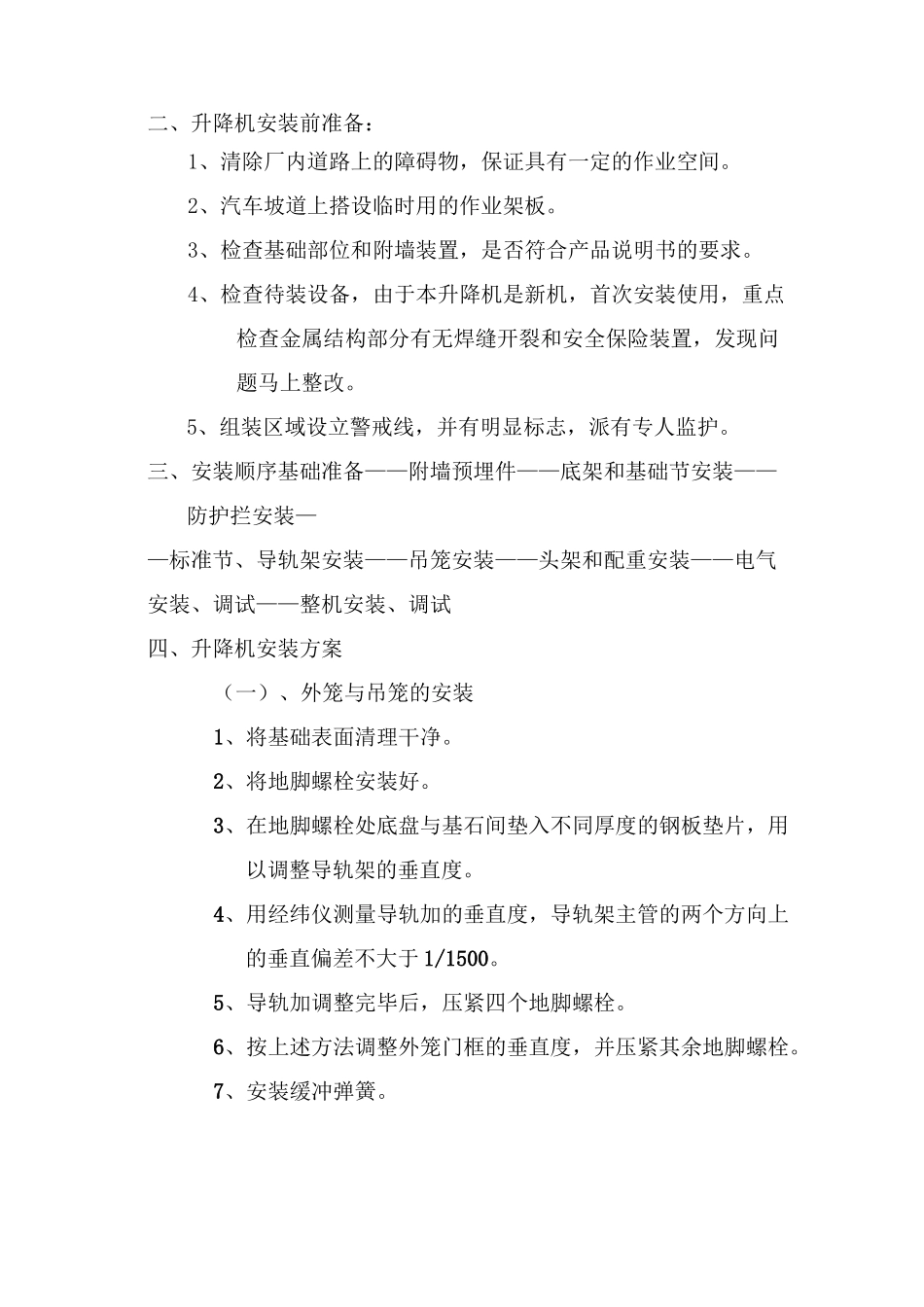

升降机安装方案_第3页
3/8
SC 施工升降机安拆方案编制人:批准人:郑州市中方园建筑安装工程有限公司2007 年 12 月 11 日河南中信方创世花园 9#楼升降机安装地施工升降机安拆方案、概况1、降机概况产品型号:SCD200/200AJ出厂编号:2004—71出厂日期:2004、8、1生产厂家:上海宝达工程机械有限公司2、安装概况:使用单位:郑州市中方园建筑安装工程有限公司 9 楼项目部使用地点:郑州市紫荆山路与陇海路交叉口东北角使用工地:河南中信方圆创世花园 9#楼安装单位:郑州市中方园建筑安装工程有限公司要求安装时间:2007、12安装使用起重设备:QTZ63安装高度:65 米安装使用简图:二、升降机安装前准备:1、清除厂内道路上的障碍物,保证具有一定的作业空间。2、汽车坡道上搭设临时用的作业架板。3、检查基础部位和附墙装置,是否符合产品说明书的要求。4、检查待装设备,由于本升降机是新机,首次安装使用,重点检查金属结构部分有无焊缝开裂和安全保险装置,发现问题马上整改。5、组装区域设立警戒线,并有明显标志,派有专人监护。三、安装顺序基础准备——附墙预埋件——底架和基础节安装——防护拦安装——标准节、导轨架安装——吊笼安装——头架和配重安装——电气安装、调试——整机安装、调试四、升降机安装方案(一)、外笼与吊笼的安装1、将基础表面清理干净。2、将地脚螺栓安装好。3、在地脚螺栓处底盘与基石间垫入不同厚度的钢板垫片,用以调整导轨架的垂直度。4、用经纬仪测量导轨加的垂直度,导轨架主管的两个方向上的垂直偏差不大于 1/1500。5、导轨加调整完毕后,压紧四个地脚螺栓。6、按上述方法调整外笼门框的垂直度,并压紧其余地脚螺栓。7、安装缓冲弹簧。8、将另一半部分的外笼与前一半用地脚螺栓连接起来。9、同前调整垂直度,并压紧地脚螺栓。松开吊笼内电动机上的制动器。10、用起重机吊起吊笼,从标准节上方使吊笼准确就位。11、将制动器复位。12、安装好吊笼上的护身栏。(二)、吊笼、外笼安装完毕后的调整1、齿轮与齿条的齿合间隙为 0.5mm。2、各个滚轮与标准节主管的间隙为 0.5mm。(三)、电缆安装1、现场供电箱距升降机电源箱应不大于 20m,以保证供电质量。2、将供电电缆从升降机上的电源箱内总电源开关接入现场供电箱。3、将电缆线以自由状态盘入电缆笼内。4、电缆线一端从电缆笼底部引出接入电源箱,另一端通过电缆托架引道吊笼内接入电控箱。5、电缆笼安装在托架下方,使电缆线在其中心并可自由的拽出或盘入电缆笼内。(四)...
