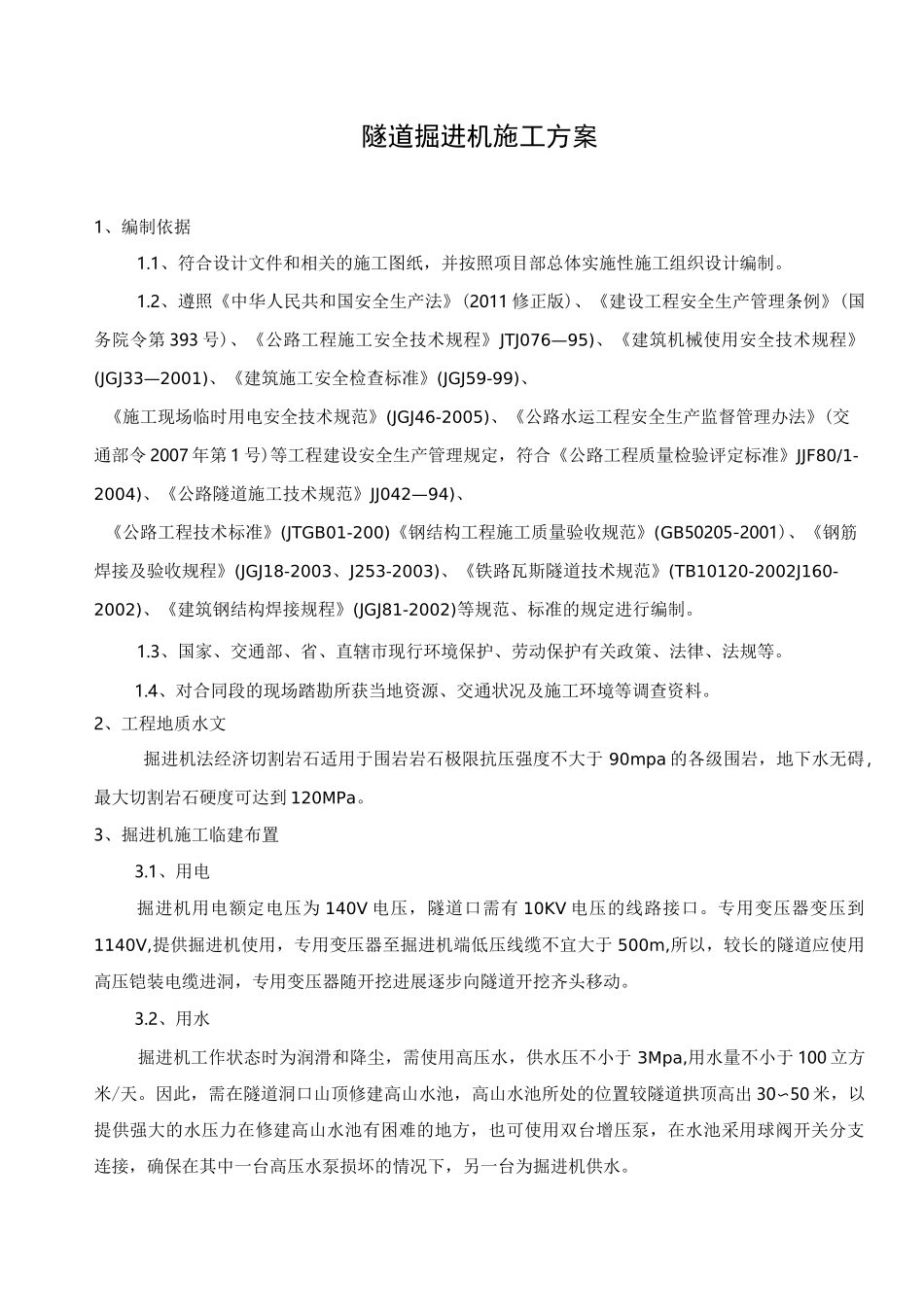

隧道掘进机施工方案..

隧道掘进机施工方案1、编制依据1.1、符合设计文件和相关的施工图纸，并按照项目部总体实施性施工组织设计编制。1.2、遵照《中华人民共和国安全生产法》(2011 修正版)、《建设工程安全生产管理条例》(国务院令第 393 号)、《公路工程施工安全技术规程》JTJ076—95)、《建筑机械使用安全技术规程》(JGJ33—2001)、《建筑施工安全检查标准》(JGJ59-99)、《施工现场临时用电安全技术规范》(JGJ46-2005)、《公路水运工程安全生产监督管理办法》(交通部令 2007 年第 1 号)等工程建设安全生产管理规定，符合《公路工程质量检验评定标准》JJF80/1-2004)、《公路隧道施工技术规范》JJ042—94)、《公路工程技术标准》(JTGB01-200)《钢结构工程施工质量验收规范》(GB50205-2001)、《钢筋焊接及验收规程》(JGJ18-2003、J253-2003)、《铁路瓦斯隧道技术规范》(TB10120-2002J160-2002)、《建筑钢结构焊接规程》(JGJ81-2002)等规范、标准的规定进行编制。1.3、国家、交通部、省、直辖市现行环境保护、劳动保护有关政策、法律、法规等。1.4、对合同段的现场踏勘所获当地资源、交通状况及施工环境等调查资料。2、工程地质水文掘进机法经济切割岩石适用于围岩岩石极限抗压强度不大于 90mpa 的各级围岩，地下水无碍，最大切割岩石硬度可达到 120MPa。3、掘进机施工临建布置3.1、用电掘进机用电额定电压为 140V 电压，隧道口需有 10KV 电压的线路接口。专用变压器变压到1140V,提供掘进机使用，专用变压器至掘进机端低压线缆不宜大于 500m,所以，较长的隧道应使用高压铠装电缆进洞，专用变压器随开挖进展逐步向隧道开挖齐头移动。3.2、用水掘进机工作状态时为润滑和降尘，需使用高压水，供水压不小于 3Mpa,用水量不小于 100 立方米/天。因此，需在隧道洞口山顶修建高山水池，高山水池所处的位置较隧道拱顶高出 30〜50 米，以提供强大的水压力在修建高山水池有困难的地方，也可使用双台增压泵，在水池采用球阀开关分支连接，确保在其中一台高压水泵损坏的情况下，另一台为掘进机供水。3.3、出碴隧道掘进机在掘进过程中，截割部截割岩石后，由星形铲板通过第一运输机把石碴运至掘进机尾部，自卸汽车在此等候和跟进，洞碴直接卸于车厢里，然后自卸汽车将碴运出洞外。在保证开挖速度的情况下，也可采用装载机、挖掘机等设备辅助进行出碴。隧道出碴可在开挖同期进行，节省了时间。3.4、其它临时设施部署隧道洞口设生产区和生活区，生产区主要考虑路基土石...
