钢管桩+贝雷片架空支架计算书

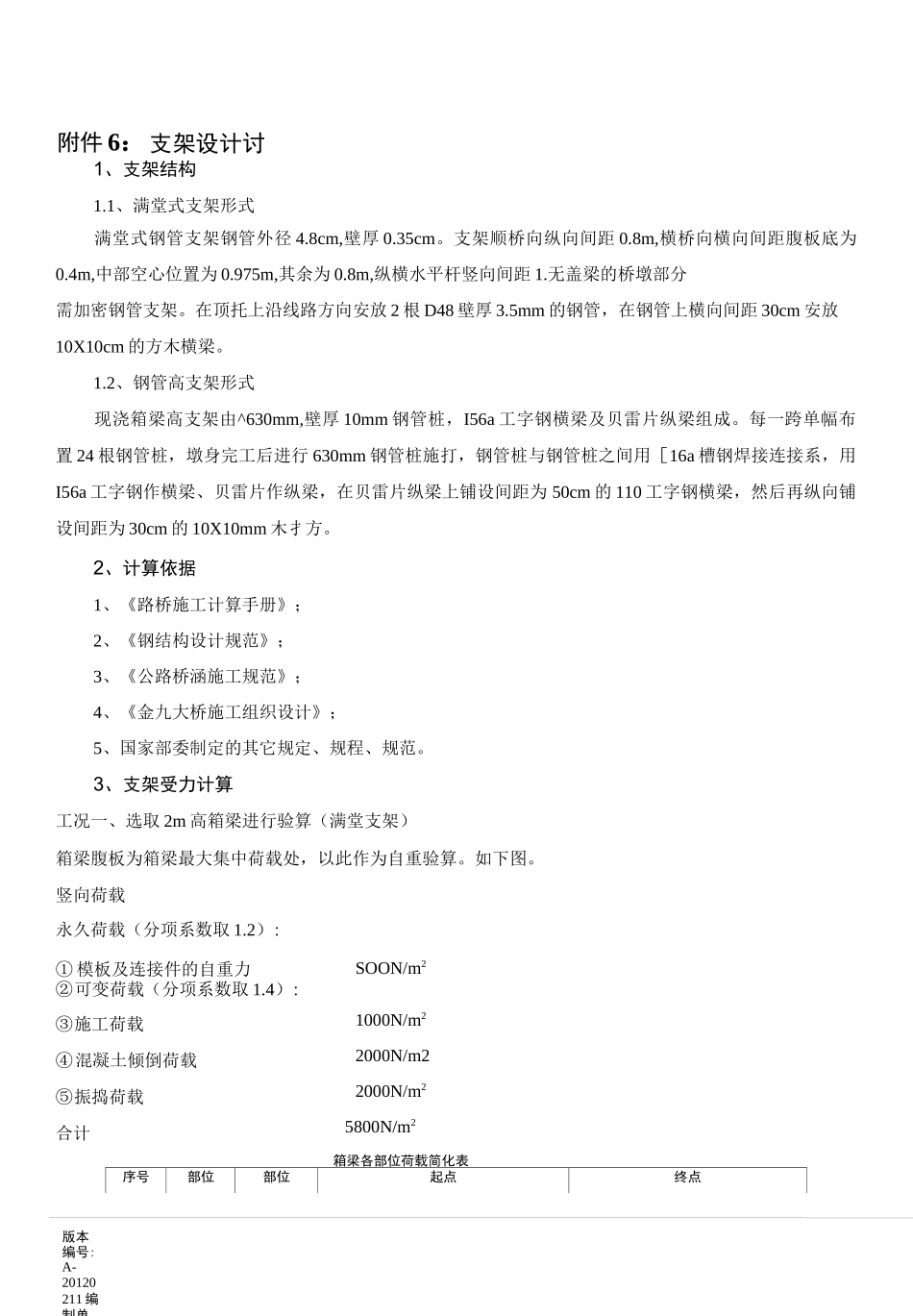

版本编号:A-20120211 编制单1、支架结构1.1、满堂式支架形式满堂式钢管支架钢管外径 4.8cm,壁厚 0.35cm。支架顺桥向纵向间距 0.8m,横桥向横向间距腹板底为0.4m,中部空心位置为 0.975m,其余为 0.8m,纵横水平杆竖向间距 1.无盖梁的桥墩部分需加密钢管支架。在顶托上沿线路方向安放 2 根 D48 壁厚 3.5mm 的钢管，在钢管上横向间距 30cm 安放10X10cm 的方木横梁。1.2、钢管高支架形式现浇箱梁高支架由^630mm,壁厚 10mm 钢管桩，I56a 工字钢横梁及贝雷片纵梁组成。每一跨单幅布置 24 根钢管桩，墩身完工后进行 630mm 钢管桩施打，钢管桩与钢管桩之间用［16a 槽钢焊接连接系，用I56a 工字钢作横梁、贝雷片作纵梁，在贝雷片纵梁上铺设间距为 50cm 的 110 工字钢横梁，然后再纵向铺设间距为 30cm 的 10X10mm 木扌方。2、计算依据1、《路桥施工计算手册》；2、《钢结构设计规范》；3、《公路桥涵施工规范》；4、《金九大桥施工组织设计》；5、国家部委制定的其它规定、规程、规范。3、支架受力计算工况一、选取 2m 高箱梁进行验算（满堂支架）箱梁腹板为箱梁最大集中荷载处，以此作为自重验算。如下图。竖向荷载永久荷载（分项系数取 1.2）：① 模板及连接件的自重力SOON/m2②可变荷载（分项系数取 1.4）：③施工荷载④混凝土倾倒荷载⑤振捣荷载合计1000N/m22000N/m22000N/m25800N/m2箱梁各部位荷载简化表序号部位部位起点终点附件 6：支架设计讨版本编号:A-20120211 编制单版本编号:A-20120211 编制单起点碇厚度(cm)荷载大小(KN/m2)累加其它荷载(KN/m2)终点碗厚度(cm)荷载大小(KN/m2)累加其它荷载(KN/m2)1B 区腹板位置2005358.82005358.82A 区翼板位置2004550.82004550.83C 区空心位置288.314.1288.314.1根据上表利用空间有限元软件 MIDASCIVIL2006 根据实际现浇支架搭设建立现浇梁段的模形,模形取梁段端最重位置进行模拟。建模效果图如下：按最梁端最大荷载支架的受力加载。腹板处：每区格面积为 0.4X0.8=0.32m2每根立杆承受的荷载为 0.32mx58.8KPa 二 18.8KN梁体空心处：每区格面积为 0.8X0.975=0.78m2每根立杆承受的荷载为 0.78m：xl4.lKPa=UKN立杆承受荷载取最大值即：18.8KN用 midascivil2006 有限元软件计算得最大支反力为 19.4KN,与计算结果相近用 4)48X3.5mm 钢管，A 二 489 呗 2钢管的回转半径为：i=J(D，+cP)/4=J(48,+4 卩)/4=15.8mm(1)、立杆计算强度计算：立柱的受压应力为：。...
