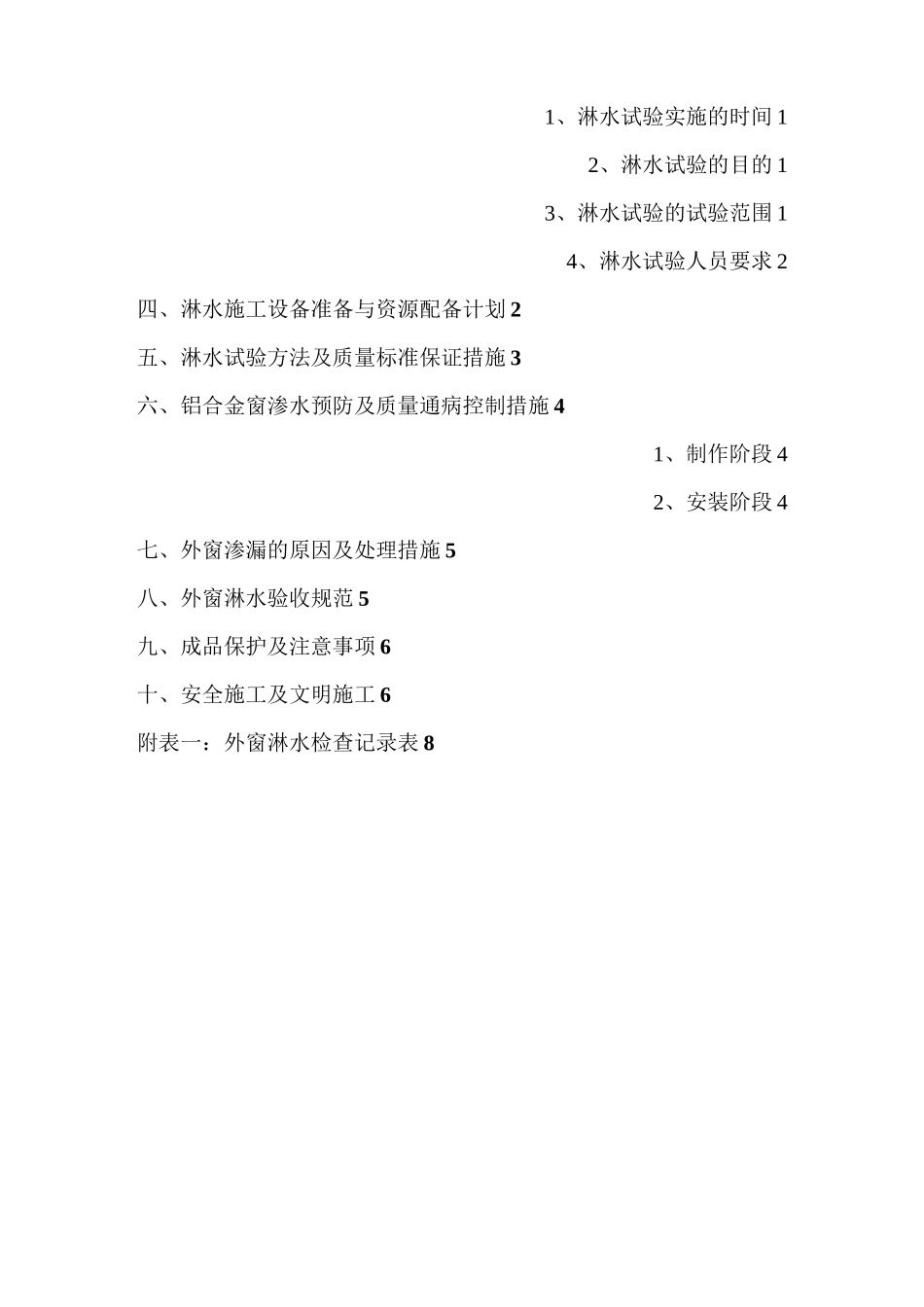

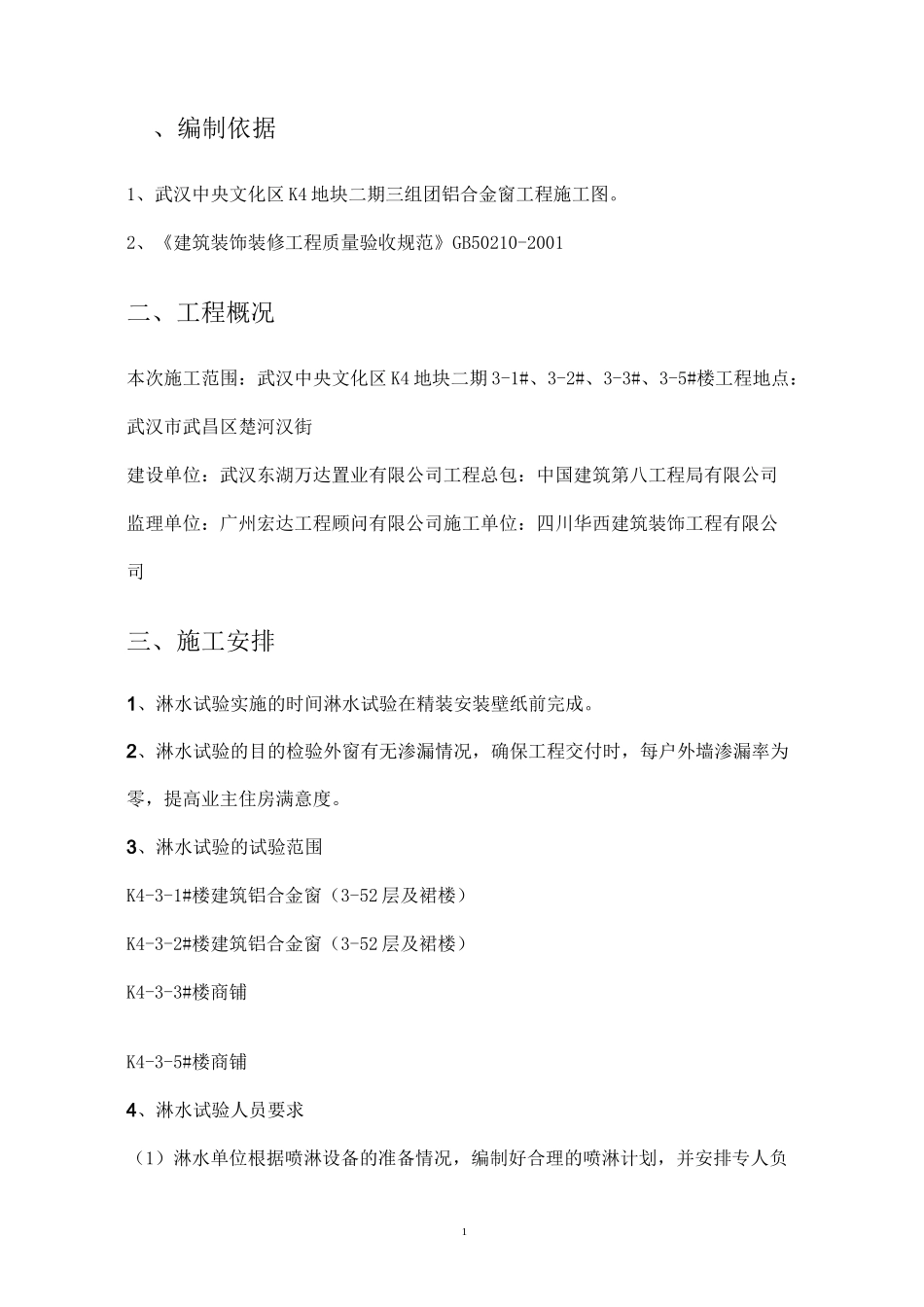

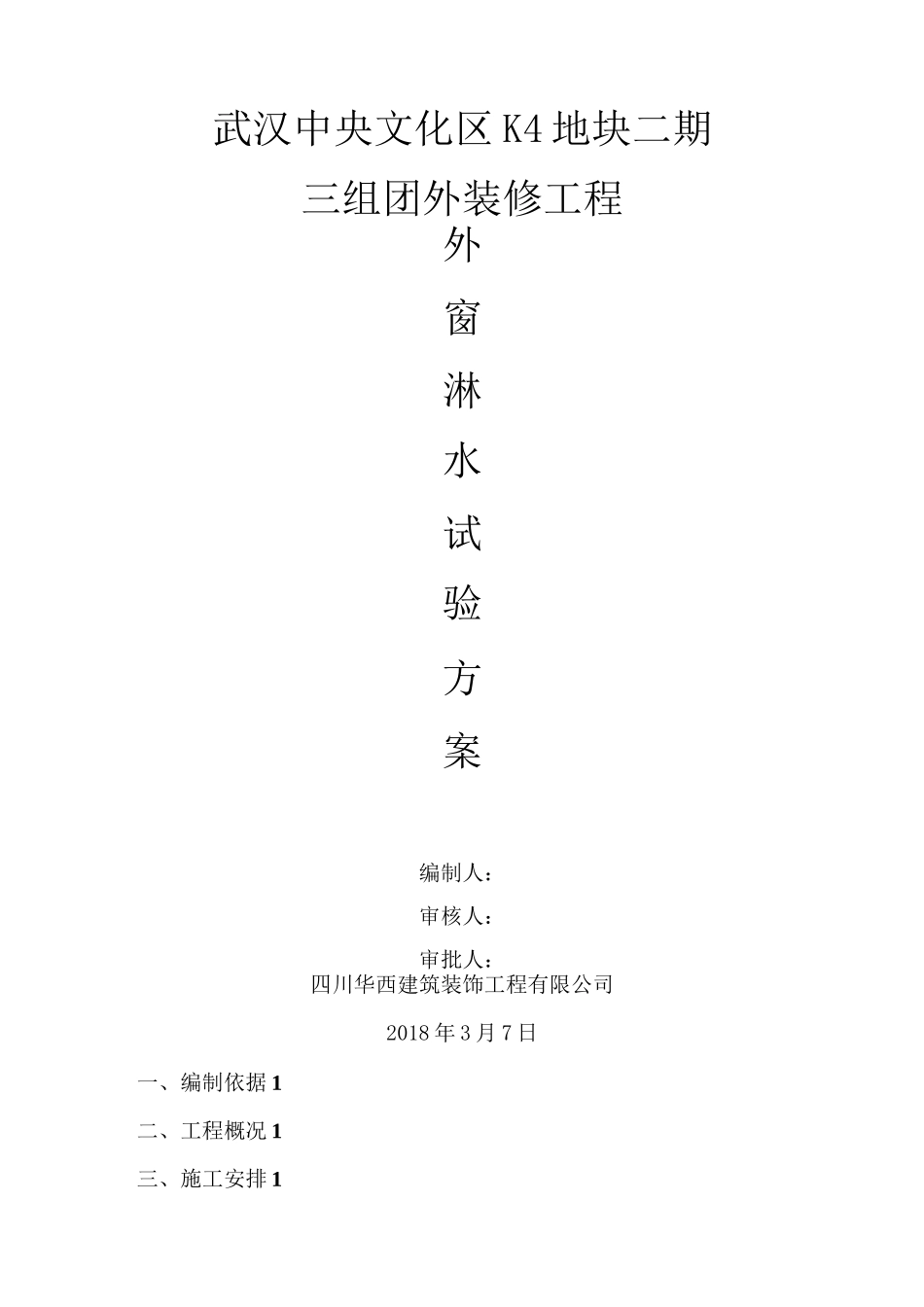

武汉中央文化区 K4 地块二期三组团外装修工程外窗淋水试验方案编制人：审核人：审批人：四川华西建筑装饰工程有限公司2018 年 3 月 7 日一、编制依据 1二、工程概况 1三、施工安排 11、淋水试验实施的时间 12、淋水试验的目的 13、淋水试验的试验范围 14、淋水试验人员要求 2四、淋水施工设备准备与资源配备计划 2五、淋水试验方法及质量标准保证措施 3六、铝合金窗渗水预防及质量通病控制措施 41、制作阶段 42、安装阶段 4七、外窗渗漏的原因及处理措施 5八、外窗淋水验收规范 5九、成品保护及注意事项 6十、安全施工及文明施工 6附表一：外窗淋水检查记录表 81、编制依据1、武汉中央文化区 K4 地块二期三组团铝合金窗工程施工图。2、《建筑装饰装修工程质量验收规范》GB50210-2001二、工程概况本次施工范围：武汉中央文化区 K4 地块二期 3-1#、3-2#、3-3#、3-5#楼工程地点：武汉市武昌区楚河汉街建设单位：武汉东湖万达置业有限公司工程总包：中国建筑第八工程局有限公司监理单位：广州宏达工程顾问有限公司施工单位：四川华西建筑装饰工程有限公司三、施工安排1、淋水试验实施的时间淋水试验在精装安装壁纸前完成。2、淋水试验的目的检验外窗有无渗漏情况，确保工程交付时，每户外墙渗漏率为零，提高业主住房满意度。3、淋水试验的试验范围K4-3-1#楼建筑铝合金窗（3-52 层及裙楼）K4-3-2#楼建筑铝合金窗（3-52 层及裙楼）K4-3-3#楼商铺K4-3-5#楼商铺4、淋水试验人员要求（1）淋水单位根据喷淋设备的准备情况，编制好合理的喷淋计划，并安排专人负2责跟踪，配备好维修人员。（2）门窗安装单位必须安排人员在喷淋现场进行检查，便于对发现的渗水点进行分析，进行妥善处理。（3）建设单位应安排专人对淋水试验全过程进行跟踪。（4）监理工程师应对淋水试验的全过程进行旁站监理。四、淋水施工设备准备与资源配备计划（1）加压泵杨程 60m,压力为 7 公斤。（2）水箱尺寸 2*2*lm,3 厚铁片制作，内放水箱浮球阀一个，水箱顶部用钢丝网,避免有杂物进入水箱引起喷淋管孔堵塞。（在消防水管拆除的情况下使用。）（3）供水管及淋水管：① 供水主管采用 PvcDe50，给水管与消防水管连接至各淋水取水层。接至顶层，并每三层留一接水点。② 淋水管采用 PVC 管 De20，与主管连接，放置在窗上口 100mm 处。③ 每根淋水管各设两排喷淋孔，方向成 90°（分别斜向下 45°及斜向上 45°，钻孔直径为 3mm 左右，孔...
