(完整版)钢屋架制作安装施工方案

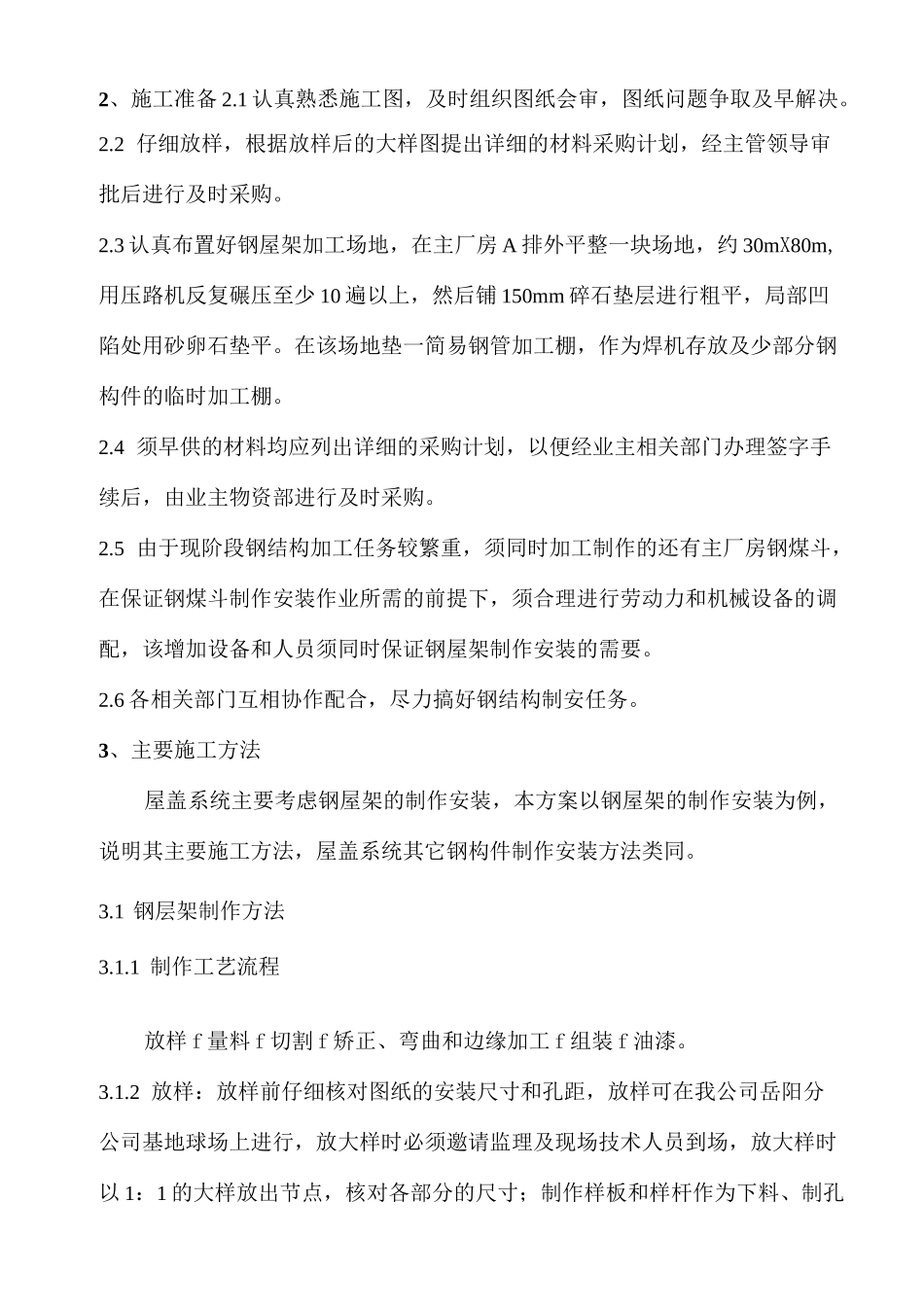

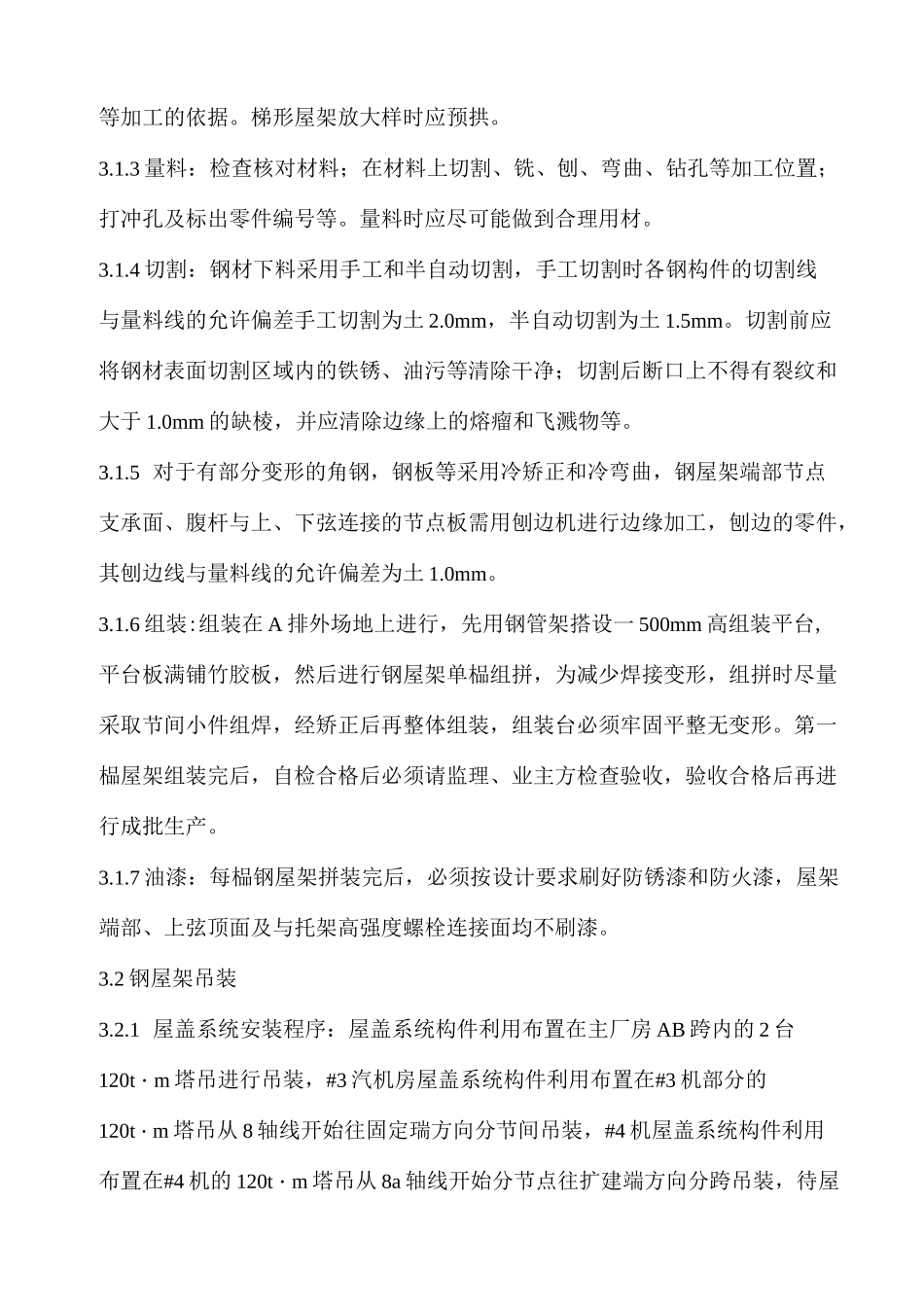

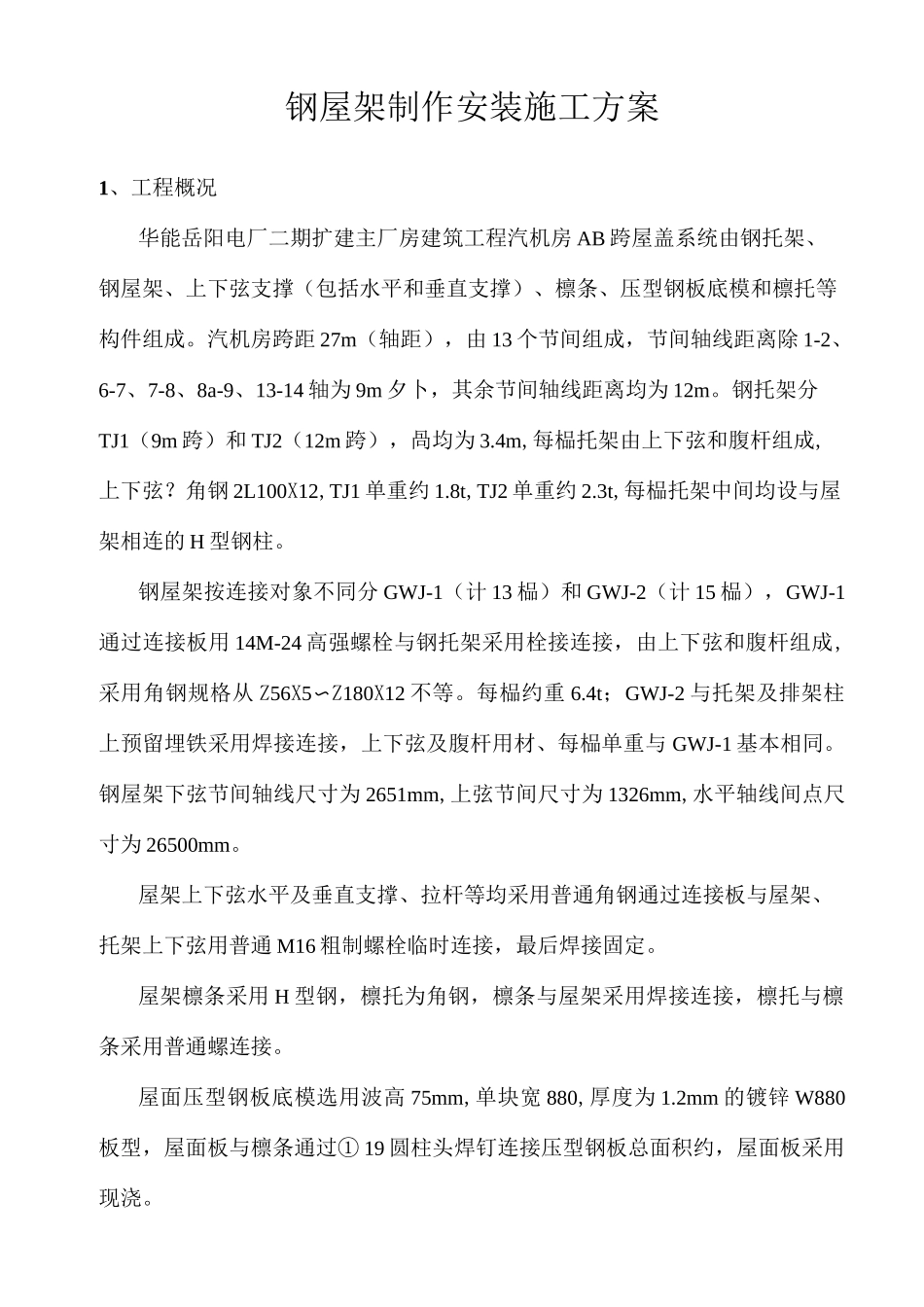

钢屋架制作安装施工方案1、工程概况华能岳阳电厂二期扩建主厂房建筑工程汽机房 AB 跨屋盖系统由钢托架、钢屋架、上下弦支撑（包括水平和垂直支撑）、檩条、压型钢板底模和檩托等构件组成。汽机房跨距 27m（轴距），由 13 个节间组成，节间轴线距离除 1-2、6-7、7-8、8a-9、13-14 轴为 9m 夕卜，其余节间轴线距离均为 12m。钢托架分TJ1（9m 跨）和 TJ2（12m 跨），咼均为 3.4m,每榀托架由上下弦和腹杆组成,上下弦？角钢 2L100X12,TJ1 单重约 1.8t,TJ2 单重约 2.3t,每榀托架中间均设与屋架相连的 H 型钢柱。钢屋架按连接对象不同分 GWJ-1（计 13 榀）和 GWJ-2（计 15 榀），GWJ-1通过连接板用 14M-24 高强螺栓与钢托架采用栓接连接，由上下弦和腹杆组成,采用角钢规格从 Z56X5〜Z180X12 不等。每榀约重 6.4t；GWJ-2 与托架及排架柱上预留埋铁采用焊接连接，上下弦及腹杆用材、每榀单重与 GWJ-1 基本相同。钢屋架下弦节间轴线尺寸为 2651mm,上弦节间尺寸为 1326mm,水平轴线间点尺寸为 26500mm。屋架上下弦水平及垂直支撑、拉杆等均采用普通角钢通过连接板与屋架、托架上下弦用普通 M16 粗制螺栓临时连接，最后焊接固定。屋架檩条采用 H 型钢，檩托为角钢，檩条与屋架采用焊接连接，檩托与檩条采用普通螺连接。屋面压型钢板底模选用波高 75mm,单块宽 880,厚度为 1.2mm 的镀锌 W880板型，屋面板与檩条通过① 19 圆柱头焊钉连接压型钢板总面积约，屋面板采用现浇。2、施工准备 2.1 认真熟悉施工图，及时组织图纸会审，图纸问题争取及早解决。2.2 仔细放样，根据放样后的大样图提出详细的材料采购计划，经主管领导审批后进行及时采购。2.3 认真布置好钢屋架加工场地，在主厂房 A 排外平整一块场地，约 30mX80m,用压路机反复碾压至少 10 遍以上，然后铺 150mm 碎石垫层进行粗平，局部凹陷处用砂卵石垫平。在该场地垫一简易钢管加工棚，作为焊机存放及少部分钢构件的临时加工棚。2.4 须早供的材料均应列出详细的采购计划，以便经业主相关部门办理签字手续后，由业主物资部进行及时采购。2.5 由于现阶段钢结构加工任务较繁重，须同时加工制作的还有主厂房钢煤斗，在保证钢煤斗制作安装作业所需的前提下，须合理进行劳动力和机械设备的调配，该增加设备和人员须同时保证钢屋架制作安装的需要。2.6 各相关部门互相协作配合，尽力搞好钢结构制安任务。3、主要施工方法屋盖系统主要考虑钢屋架的制...
