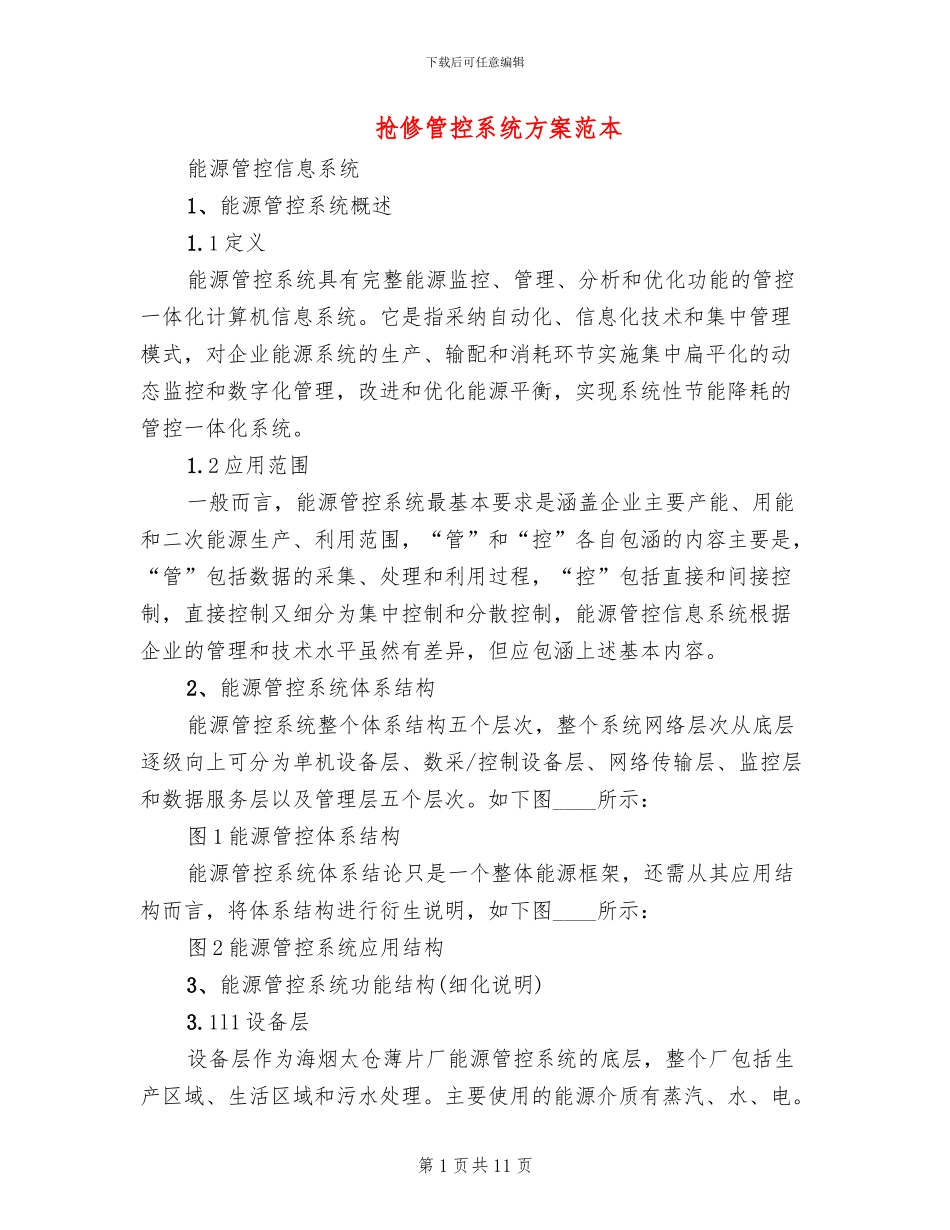

下载后可任意编辑抢修管控系统方案范本能源管控信息系统1、能源管控系统概述1.1 定义能源管控系统具有完整能源监控、管理、分析和优化功能的管控一体化计算机信息系统。它是指采纳自动化、信息化技术和集中管理模式，对企业能源系统的生产、输配和消耗环节实施集中扁平化的动态监控和数字化管理，改进和优化能源平衡，实现系统性节能降耗的管控一体化系统。1.2 应用范围一般而言，能源管控系统最基本要求是涵盖企业主要产能、用能和二次能源生产、利用范围，“管”和“控”各自包涵的内容主要是，“管”包括数据的采集、处理和利用过程，“控”包括直接和间接控制，直接控制又细分为集中控制和分散控制，能源管控信息系统根据企业的管理和技术水平虽然有差异，但应包涵上述基本内容。2、能源管控系统体系结构能源管控系统整个体系结构五个层次，整个系统网络层次从底层逐级向上可分为单机设备层、数采/控制设备层、网络传输层、监控层和数据服务层以及管理层五个层次。如下图____所示：图 1 能源管控体系结构能源管控系统体系结论只是一个整体能源框架，还需从其应用结构而言，将体系结构进行衍生说明，如下图____所示：图 2 能源管控系统应用结构3、能源管控系统功能结构(细化说明)3.1l1 设备层设备层作为海烟太仓薄片厂能源管控系统的底层，整个厂包括生产区域、生活区域和污水处理。主要使用的能源介质有蒸汽、水、电。第 1 页共 11 页下载后可任意编辑底层设备层生产环节有七工段，对应____个控制室。分别是投料后、萃取段、浓缩段、配药段、制浆段、抄造段和后处理段。投料段使用三个烟梗预浸罐设备。萃取段使用热水罐和两个储液罐设备。浓缩段使用三个涂布液调配罐设备。制浆段使用高浓磨机、烟浆扣前罐、烟浆精浆机、水力碎浆机、木浆扣前罐及抄前浆罐等设备。抄造段使用高位箱、蜘蛛型布浆机及助剂中间罐等。生活区域则包括浴室、空调、食堂及绿化等。3.2l2 数采/控制设备层数采/控制设备层____有各种检测采样设备，如流量计、液位计、压力计、电度表或污水处理站在线检测仪器等，用于完成数据采集、储存、发送及命令接收等方面的功能。现在系统中主要有____个蒸汽管道，12 根输水管道和____台变电器分别供给生产车间、生活区域和污水治理。在蒸汽管网放入蒸汽流量计测量蒸汽的流量，在水管网放入水表用来测量用水量，在电网安放电表，用来测量用电量。还有就是在生产区域各个生产车间投入各类流量仪表、压力表温度仪或其它串...
