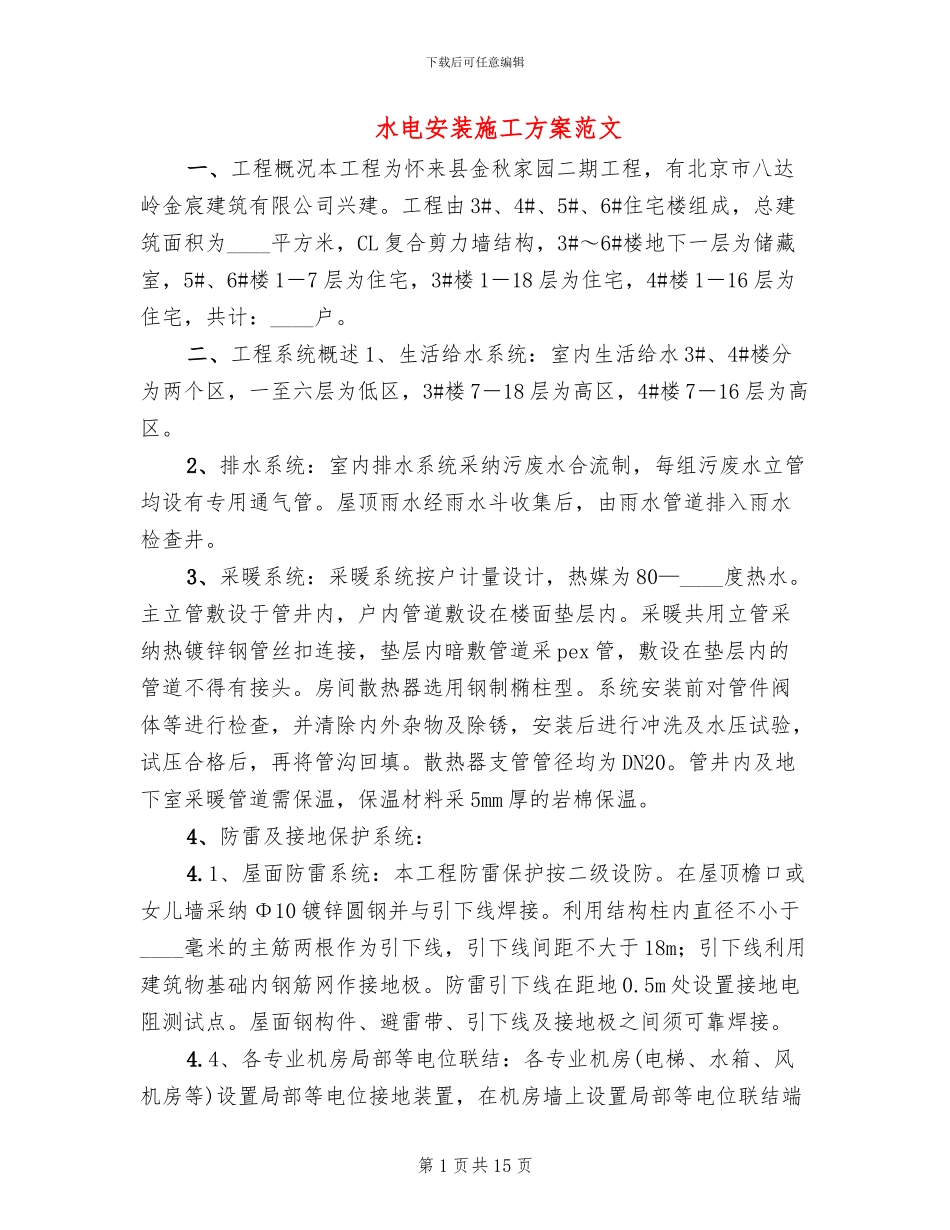

下载后可任意编辑水电安装施工方案范文一、工程概况本工程为怀来县金秋家园二期工程，有北京市八达岭金宸建筑有限公司兴建。工程由 3#、4#、5#、6#住宅楼组成，总建筑面积为____平方米，CL 复合剪力墙结构，3#～6#楼地下一层为储藏室，5#、6#楼 1－7 层为住宅，3#楼 1－18 层为住宅，4#楼 1－16 层为住宅，共计：____户。二、工程系统概述 1、生活给水系统：室内生活给水 3#、4#楼分为两个区，一至六层为低区，3#楼 7－18 层为高区，4#楼 7－16 层为高区。2、排水系统：室内排水系统采纳污废水合流制，每组污废水立管均设有专用通气管。屋顶雨水经雨水斗收集后，由雨水管道排入雨水检查井。3、采暖系统：采暖系统按户计量设计，热媒为 80—____度热水。主立管敷设于管井内，户内管道敷设在楼面垫层内。采暖共用立管采纳热镀锌钢管丝扣连接，垫层内暗敷管道采 pex 管，敷设在垫层内的管道不得有接头。房间散热器选用钢制椭柱型。系统安装前对管件阀体等进行检查，并清除内外杂物及除锈，安装后进行冲洗及水压试验，试压合格后，再将管沟回填。散热器支管管径均为 DN20。管井内及地下室采暖管道需保温，保温材料采 5mm 厚的岩棉保温。4、防雷及接地保护系统：4.1、屋面防雷系统：本工程防雷保护按二级设防。在屋顶檐口或女儿墙采纳 Φ10 镀锌圆钢并与引下线焊接。利用结构柱内直径不小于____毫米的主筋两根作为引下线，引下线间距不大于 18m；引下线利用建筑物基础内钢筋网作接地极。防雷引下线在距地 0.5m 处设置接地电阻测试点。屋面钢构件、避雷带、引下线及接地极之间须可靠焊接。4.4、各专业机房局部等电位联结：各专业机房(电梯、水箱、风机房等)设置局部等电位接地装置，在机房墙上设置局部等电位联结端第 1 页共 15 页下载后可任意编辑子箱，内设联结端子板。凡机房内及电梯井道内(如电梯轿厢导轨、钢丝绳、滑轮组等)可导电部分、PE 保护接地线均采纳 BVR-1____4 导线在地面或墙内穿 PVC16 暗敷与联结端子板相连。5、电视分支，网络电话及对讲到分配器箱，采纳弱电桥架或 sc管连接，引至各户智能化系统布线箱用 PVC25 管，户内支线采纳 PVC20管在墙内、地面、现浇板或垫层内间敷设。三、施工准备和协调管理1、及时有效地组织人员，施工机械和材料的进场工作。2、做好技术准备工作。3、首先仔细批阅施工图纸及有关资料，及时准确地作出施工预算。4、组织施工技术人员学习各种标准和法律规范，并对施工...
