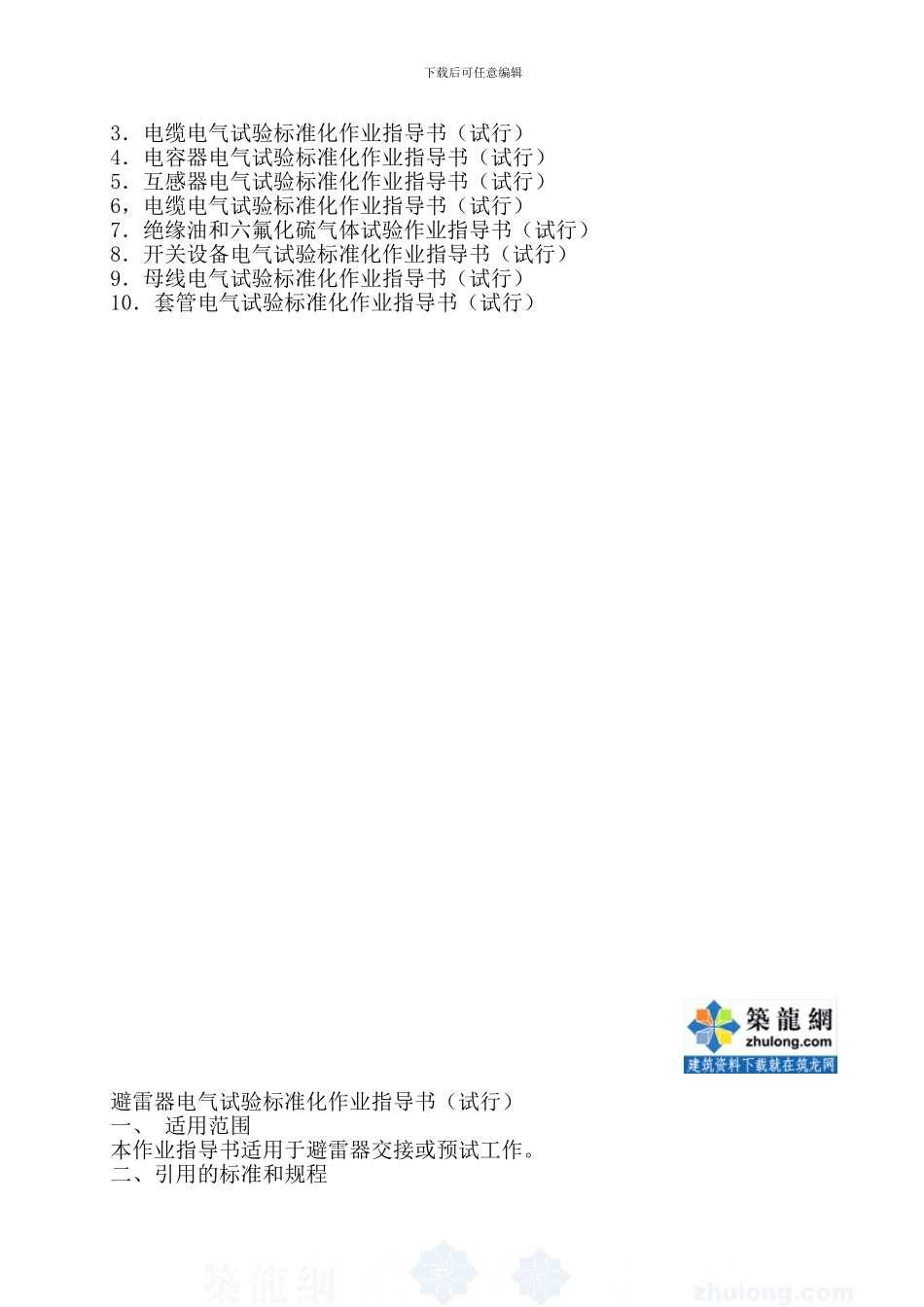

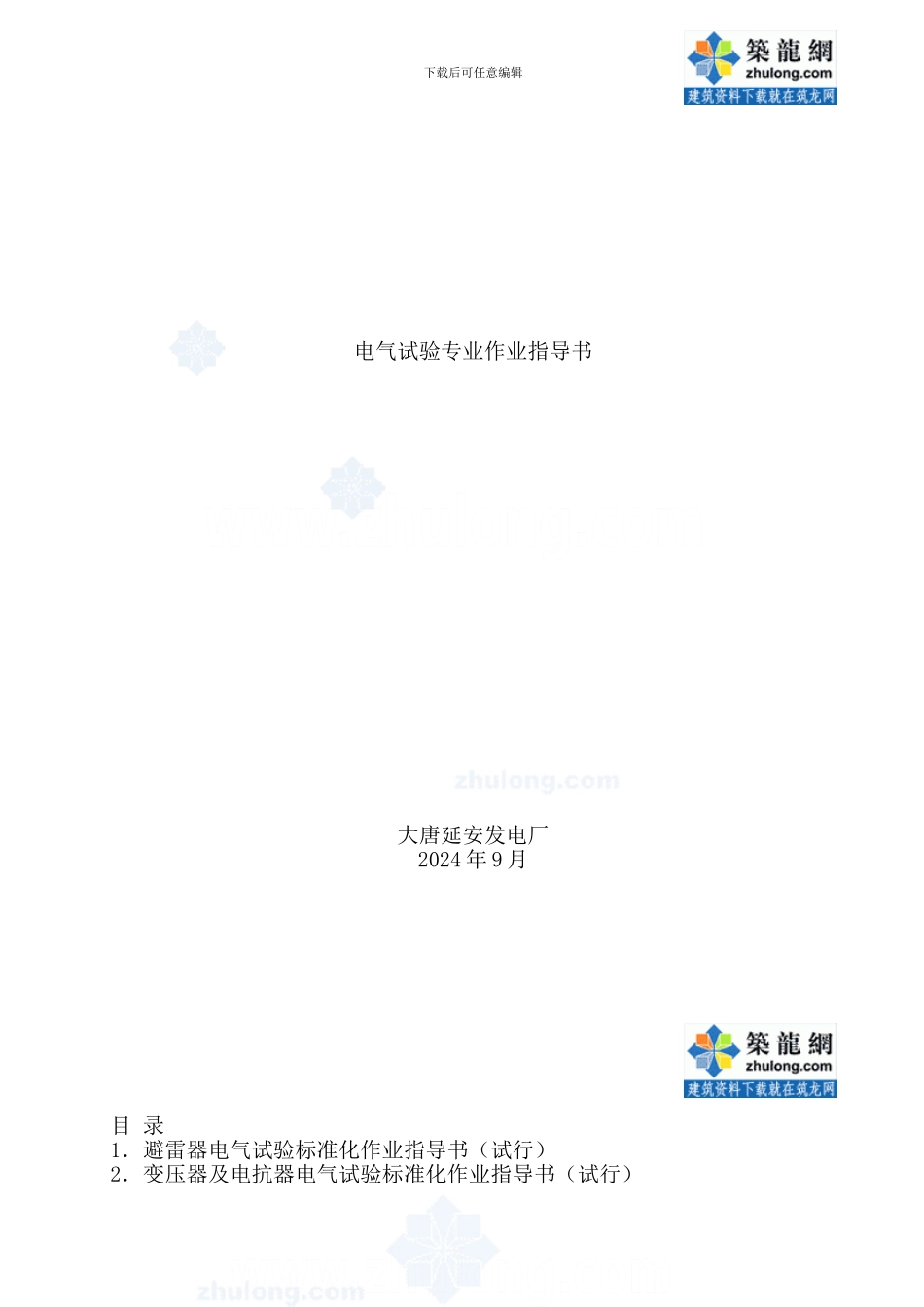

下载后可任意编辑电气试验专业作业指导书大唐延安发电厂2024 年 9 月目 录1．避雷器电气试验标准化作业指导书（试行）2．变压器及电抗器电气试验标准化作业指导书（试行）下载后可任意编辑3．电缆电气试验标准化作业指导书（试行）4．电容器电气试验标准化作业指导书（试行）5．互感器电气试验标准化作业指导书（试行）6，电缆电气试验标准化作业指导书（试行）7．绝缘油和六氟化硫气体试验作业指导书（试行）8．开关设备电气试验标准化作业指导书（试行）9．母线电气试验标准化作业指导书（试行）10．套管电气试验标准化作业指导书（试行）避雷器电气试验标准化作业指导书（试行）一、 适用范围本作业指导书适用于避雷器交接或预试工作。二、引用的标准和规程下载后可任意编辑DL/T596-1996《电力设备预防性试验规程》DL408-91《电业安全工作规程》（发电厂和变电所电气部分）《电气设备试验规程》三、 试验设备、仪器及有关专用工具1. 交接及大修后试验所需仪器及设备材料：序号 试验所用设备（材料） 数量 序号 试验所用设备（材料） 数量1 高压直流发生器 1 台 7 绝缘板 1 块2 泄漏电流测试仪 1 套 8 温湿度计 1 个3 工频升压设备 1 只 9 小线箱（各种小线夹及短线 1 个4 兆欧表（2500V） 1 只 10 常用工具 1 套5 放电计数器测试棒 1 套 11 常用仪表（电压表、万用表） 1 套6 电源盘及刀闸板 2 副 12 前次试验报告 1 本2. 预防性试验所需仪器及设备材料：序号 试验所用设备（材料） 数量 序号 试验所用设备（材料） 数量1 高压直流发生器 1 台 7 温湿度计 1 个2 工频升压设备 1 套 8 小线箱（各种小线夹及短线 1 个3 兆欧表（2500V） 1 只 9 常用工具 1 套4 放电计数器测试棒 1 只 10 常用仪表（电压表、万用表） 1 套5 电源盘及刀闸板 1 套 11 前次试验报告 1 本6 绝缘板 1 块 四、 安全工作的一般要求1. 必须严格执行 DL409-1991《电业安全工作规程》及市公司相关安全规定。2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。五、 试验项目1. 绝缘电阻的测量1.1 试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。1.2 该项目适用范围下载后可任意编辑10kV 及以上避雷器交接、大修后试验和预试。1.3 试验时使用的仪器35kV 及以下的用 2500V ...
