电除尘钢支架及本体安装作业指导书

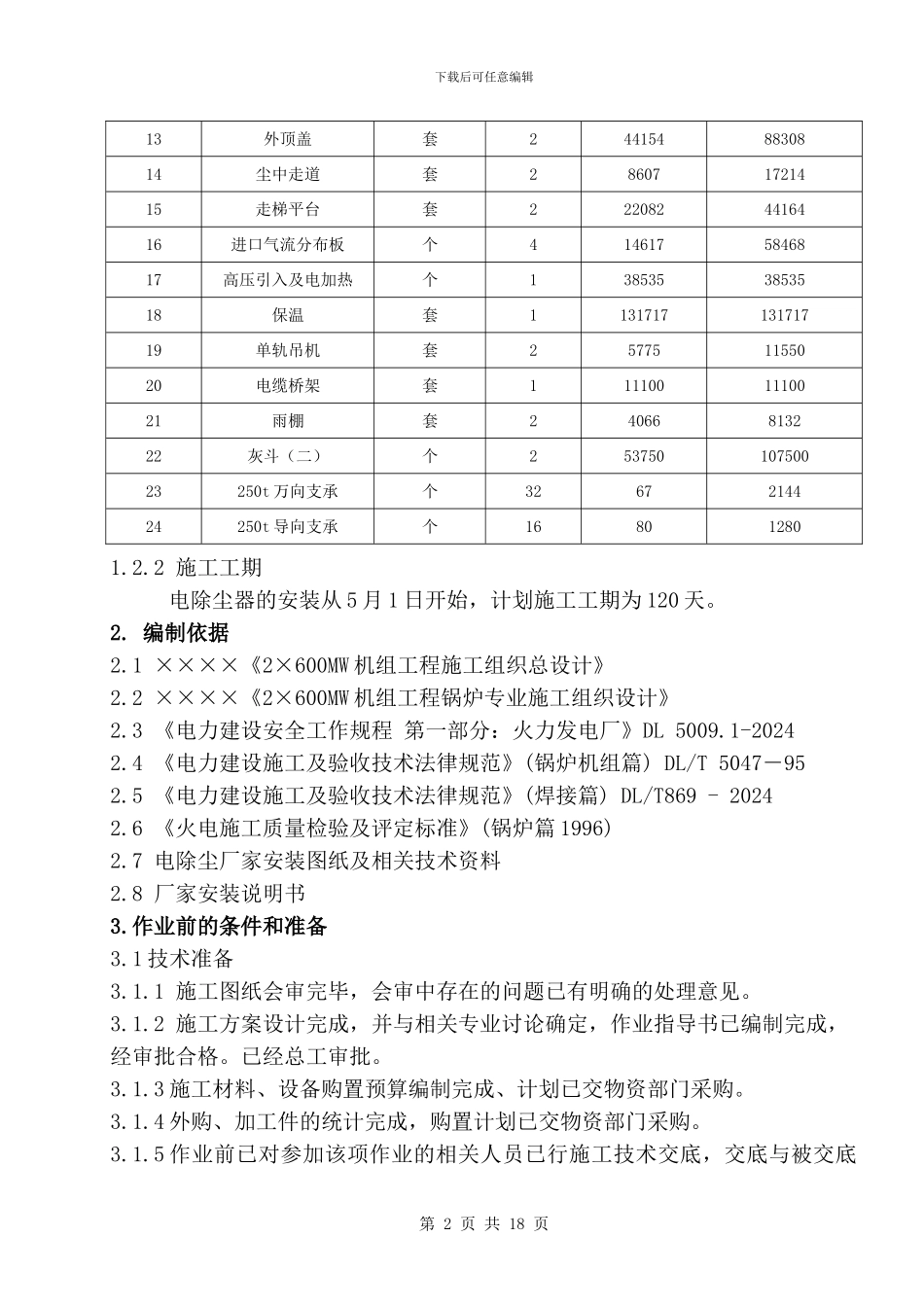

下载后可任意编辑1. 工程概况及工程量1.1 工程概况××××2×600MW机组，#1锅炉电除尘器采纳浙江天洁集团有限公司生产的512㎡双列双室四电场除尘器。电除尘器型号为2YSZC512-4，总集尘面积2×46080㎡，长68.92m，宽24.6m，进口中心标高为20.0m，出口中心标高为19.7m。前后布置于P列至T列之间，左右以5轴为中心线对称布置。电除尘器的本体部分主要由钢支架、底梁、灰斗、灰斗挡风、阳极系统、阴极系统、尘中走道、壳体、进口封头及分布板、出口封头及槽形板、内顶盖、外顶盖、梯子及平台等部分组成。本作业指导书针对钢支架及本体结构安装，电气调试部分见电气专业相关作业指导书。由于设备为散件供货，因此现场的施工采纳部分地面组合与散件吊装相结合的办法，吊装机械以TC5610平臂塔吊为主吊机械，LS-120RH/65t履带吊和50t汽车吊做为辅助吊装机械。1.2 工程量和工期1.2.1 工程量 两台电除尘器的设备总重为 2269t，具体设备单重见下表：设 备 统 计 表序号名称单位数量单重（㎏）总重（㎏）1钢支架套11992251992252阳极系统套23529947059883阳极振打套28316166324阴极系统套21182102364205阴极振打套217293345866底梁套227390547807灰斗（一）个2559101118208灰斗挡风个216095321909壳体套211881523763010进口封头个2403808076011出口封头个2360497209812内顶盖套293747187494第 1 页 共 18 页下载后可任意编辑13外顶盖套2441548830814尘中走道套286071721415走梯平台套2220824416416进口气流分布板个4146175846817高压引入及电加热个1385353853518保温套113171713171719单轨吊机套257751155020电缆桥架套1111001110021雨棚套24066813222灰斗（二）个25375010750023250t 万向支承个3267214424250t 导向支承个168012801.2.2 施工工期 电除尘器的安装从 5 月 1 日开始，计划施工工期为 120 天。2. 编制依据2.1 ××××《2×600MW 机组工程施工组织总设计》2.2 ××××《2×600MW 机组工程锅炉专业施工组织设计》2.3 《电力建设安全工作规程 第一部分：火力发电厂》DL 5009.1-20242.4 《电力建设施工及验收技术法律规范》(锅炉机组篇) DL/T 5047－952.5 《电力建设施工及验收技术法律规范》(焊接篇) DL/T869 - 20242.6 《火电施工质量检验及评定标准》(锅炉篇 1996)2.7 电除尘厂家安装图纸及相关技术资料2.8 厂家安装说明书3.作业前的条件和准备3.1 技术准备3.1.1 施工图纸会审完毕，会审中存在的问...
