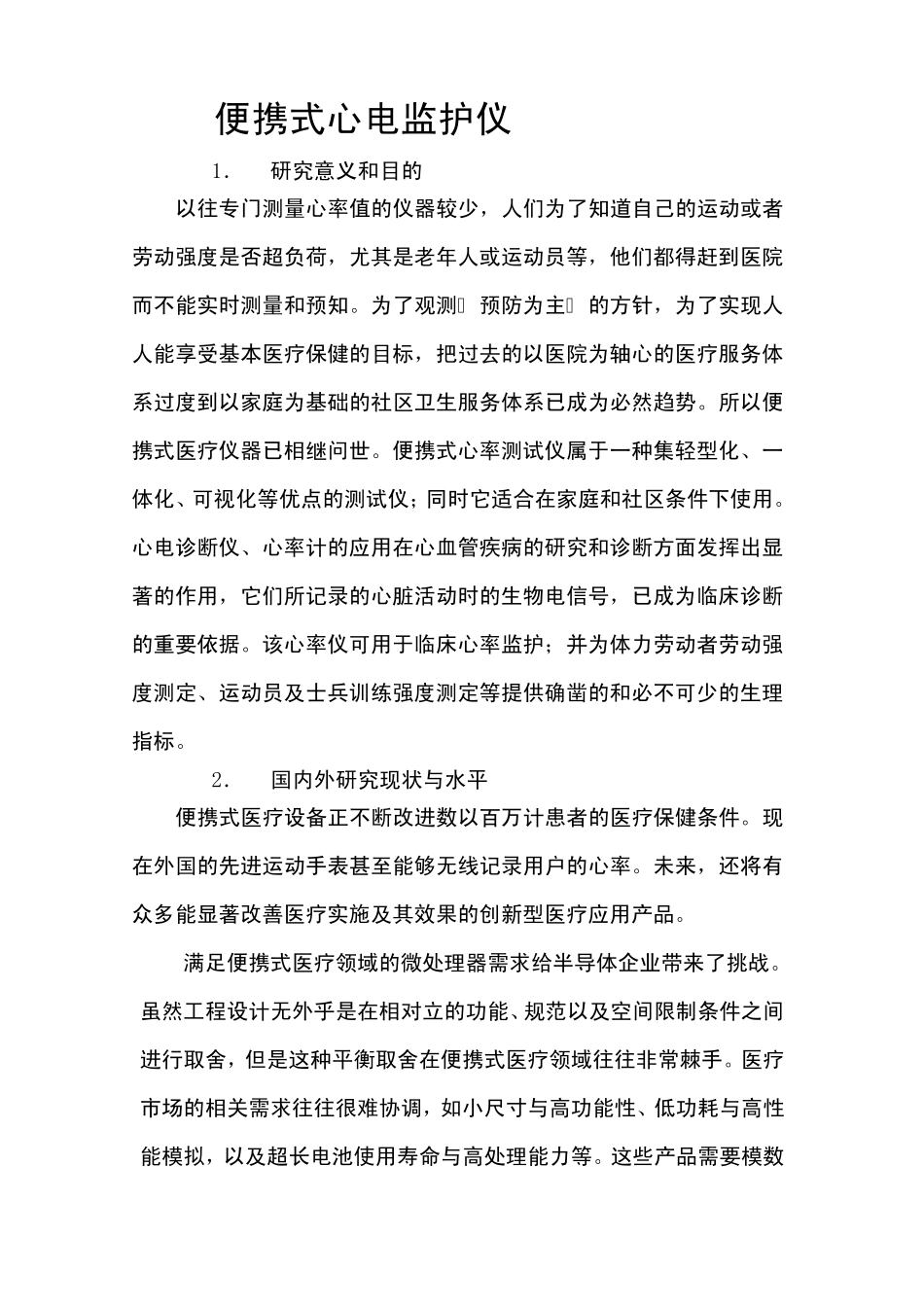

便携式心电监护仪 1． 研究意义和目的 以往专门测量心率值的仪器较少，人们为了知道自己的运动或者劳动强度是否超负荷，尤其是老年人或运动员等，他们都得赶到医院而不能实时测量和预知。为了观测“ 预防为主” 的方针，为了实现人人能享受基本医疗保健的目标，把过去的以医院为轴心的医疗服务体系过度到以家庭为基础的社区卫生服务体系已成为必然趋势。所以便携式医疗仪器已相继问世。便携式心率测试仪属于一种集轻型化、一体化、可视化等优点的测试仪；同时它适合在家庭和社区条件下使用。心电诊断仪、心率计的应用在心血管疾病的研究和诊断方面发挥出显著的作用，它们所记录的心脏活动时的生物电信号，已成为临床诊断的重要依据。该心率仪可用于临床心率监护；并为体力劳动者劳动强度测定、运动员及士兵训练强度测定等提供确凿的和必不可少的生理指标。 2． 国内外研究现状与水平 便携式医疗设备正不断改进数以百万计患者的医疗保健条件。现在外国的先进运动手表甚至能够无线记录用户的心率。未来，还将有众多能显著改善医疗实施及其效果的创新型医疗应用产品。 满足便携式医疗领域的微处理器需求给半导体企业带来了挑战。虽然工程设计无外乎是在相对立的功能、规范以及空间限制条件之间进行取舍，但是这种平衡取舍在便携式医疗领域往往非常棘手。医疗市场的相关需求往往很难协调，如小尺寸与高功能性、低功耗与高性能模拟，以及超长电池使用寿命与高处理能力等。这些产品需要模数转换器 (ADC)、可调节增益、电源管理以及液晶显示屏 (LCD) 等。这些都将是需要我们更多的去研究和发展 拟采取的研究路线 1． 研究内容 将脉搏通过传感器转为电压信号，再通过不同的集成芯片将电压信号完成放大、滤波、整流等一系列工作，然后利用单片机进行处理计算。实现在任何地点任何时间都能快速检测出人体的心率，达到集轻型化、一体化、可视化等优点于一身的系统。 2． 拟采取的研究方法 了解课题所需知识点，然后翻阅相关资料和教材，通过网页搜索查找相关资料，计算各参数，了解各元器件的功能作用，设计电路图，用相关的仿真软件进行仿真，最后进行实物调试。 3． 具体的设计方案 系统总体框图 （1）传感器的选择 ①光电式传感器 血液是高度不透明的液体，光照在一般组织中的穿透性要比血液中大几十倍，据此特点，采用光电效应手指脉搏传感器来拾取脉搏信号。血管的容积和透光度会随心搏的改变而改变，这样通过光电传感器可得到...
