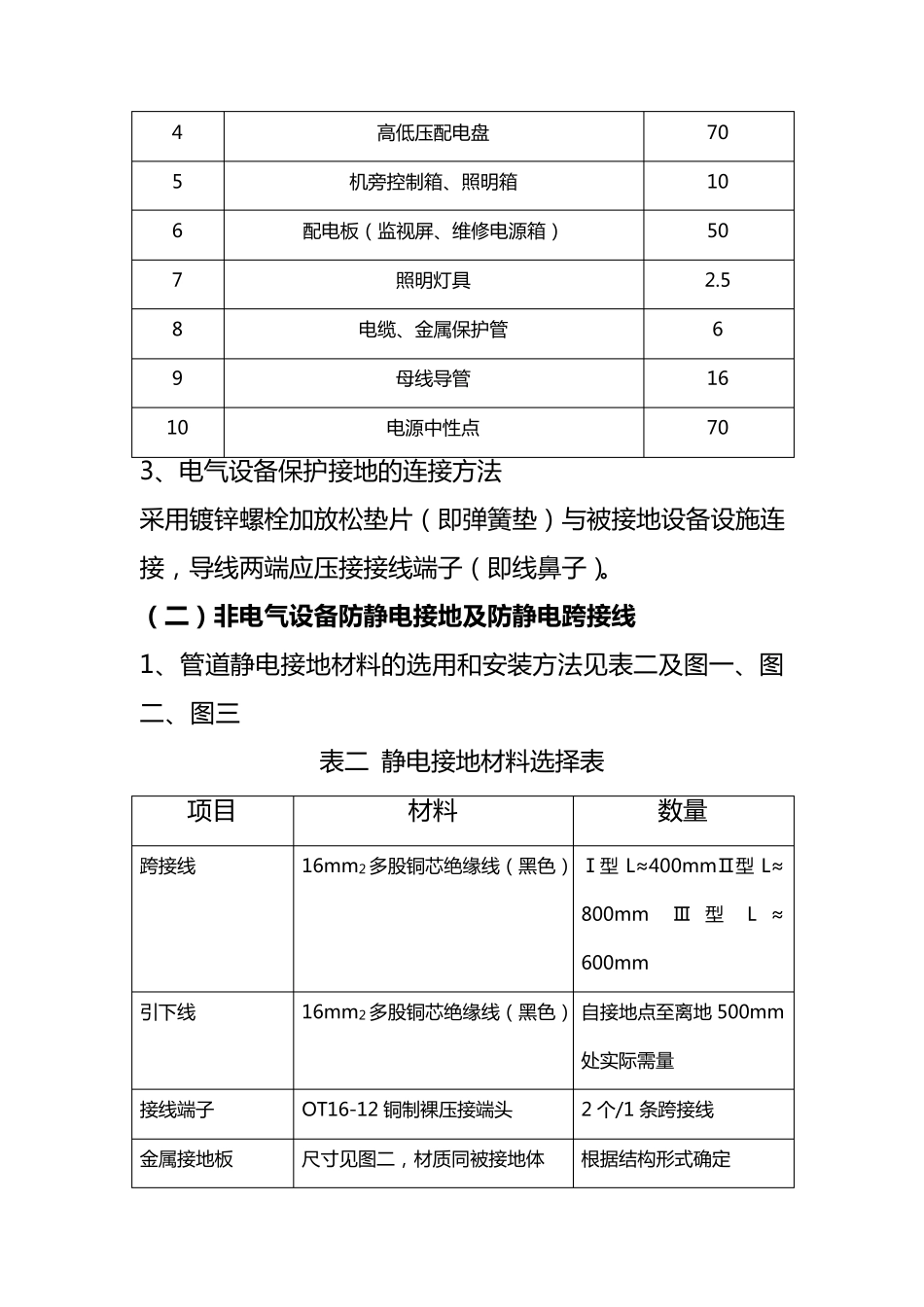

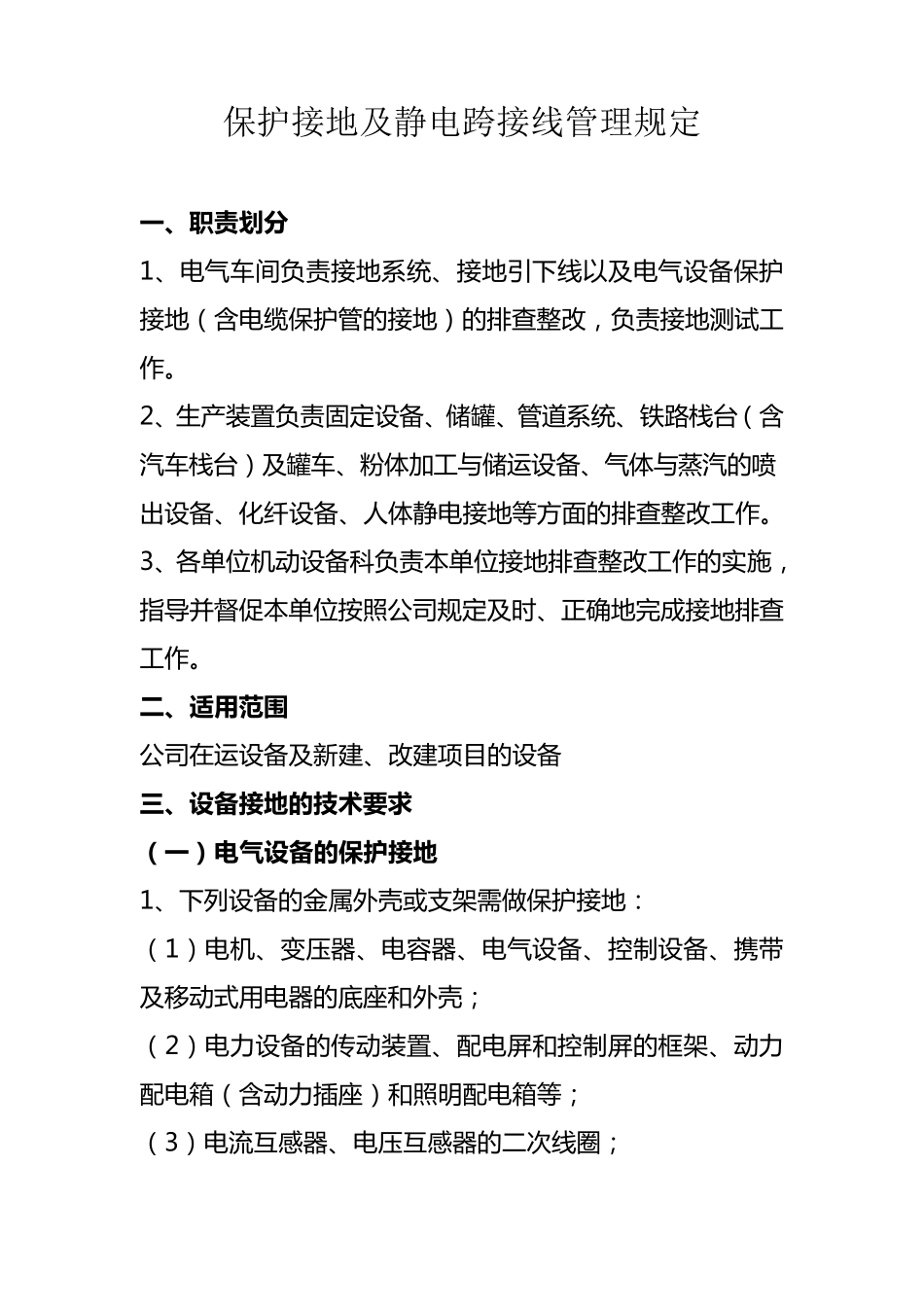

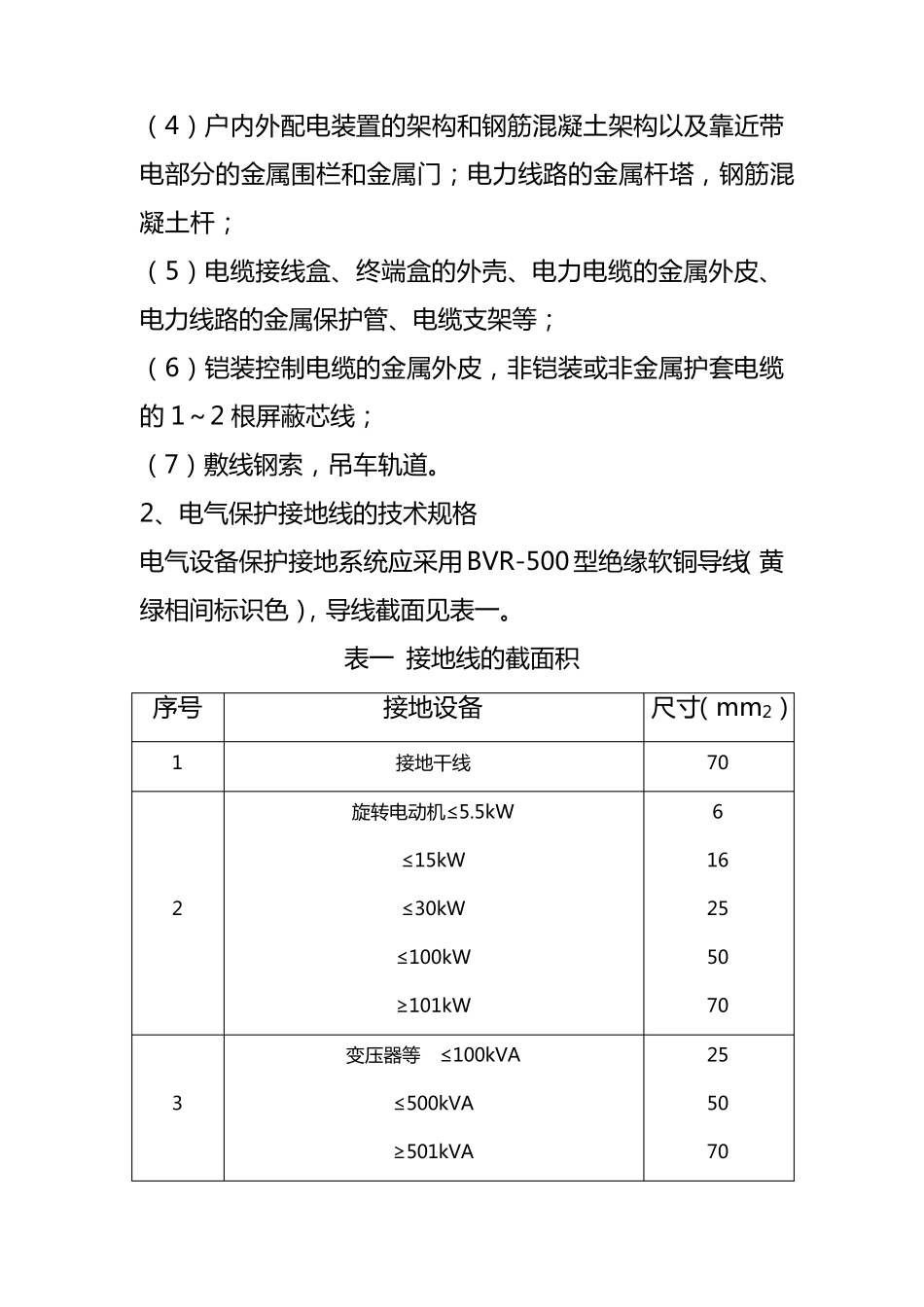

保护接地及静电跨接线管理规定 一 、职责划分 1、电气车间负责接地系统、接地引下线以及电气设备保护接地（含电缆保护管的接地）的排查整改，负责接地测试工作。 2、生产装置负责固定设备、储罐、管道系统、铁路栈台（含汽车栈台）及罐车、粉体加工与储运设备、气体与蒸汽的喷出设备、化纤设备、人体静电接地等方面的排查整改工作。 3、各单位机动设备科负责本单位接地排查整改工作的实施，指导并督促本单位按照公司规定及时、正确地完成接地排查工作。 二、适用范围 公司在运设备及新建、改建项目的设备 三、设备接地的技术要求 （一 ）电气设备的保护接地 1、下列设备的金属外壳或支架需做保护接地： （1）电机、变压器、电容器、电气设备、控制设备、携带及移动式用电器的底座和外壳； （2）电力设备的传动装置、配电屏和控制屏的框架、动力配电箱（含动力插座）和照明配电箱等； （3）电流互感器、电压互感器的二次线圈； （ 4） 户 内 外 配 电 装 置 的 架 构 和 钢 筋 混 凝 土 架 构 以 及 靠 近 带电 部 分 的 金 属 围 栏 和 金 属 门 ； 电 力 线 路 的 金 属 杆 塔 ， 钢 筋 混凝 土 杆 ； （ 5） 电 缆 接 线 盒 、终 端 盒 的 外 壳 、电 力 电 缆 的 金 属 外 皮 、电 力 线 路 的 金 属 保 护 管 、电 缆 支 架 等 ； （ 6） 铠 装 控 制 电 缆 的 金 属 外 皮 ， 非 铠 装 或 非 金 属 护 套 电 缆的 1～ 2 根 屏 蔽 芯 线 ； （ 7） 敷 线 钢 索 ， 吊 车 轨 道 。 2、电 气 保 护 接 地 线 的 技 术 规 格 电 气 设 备 保 护 接 地 系 统 应 采 用 BVR-500 型 绝 缘 软 铜 导 线（ 黄绿 相 间 标 识 色 ）， 导 线 截 面 见 表 一 。 表 一 接 地 线 的 截 面 积 序 号 接 地 设 备 尺 寸（ mm2） 1 接 地 干 线 70 2 旋 转 电 动 机 ≤5.5kW ≤15kW ≤30kW ≤100kW ≥101kW 6 16 25 50 70 3 变 压 器 等 ≤100kVA ≤500kVA ≥501kVA 25 50 70 4 高 低 压 配 电 盘 70 5 机 旁 控 制 箱 、照 明 箱 10 6 配 电 板 （ 监 视 屏 、维 修 电 源 箱 ） 50 7 照 明 灯 具 2.5 8 电 缆 、金 属 保 护 管 6 9 母 ...
