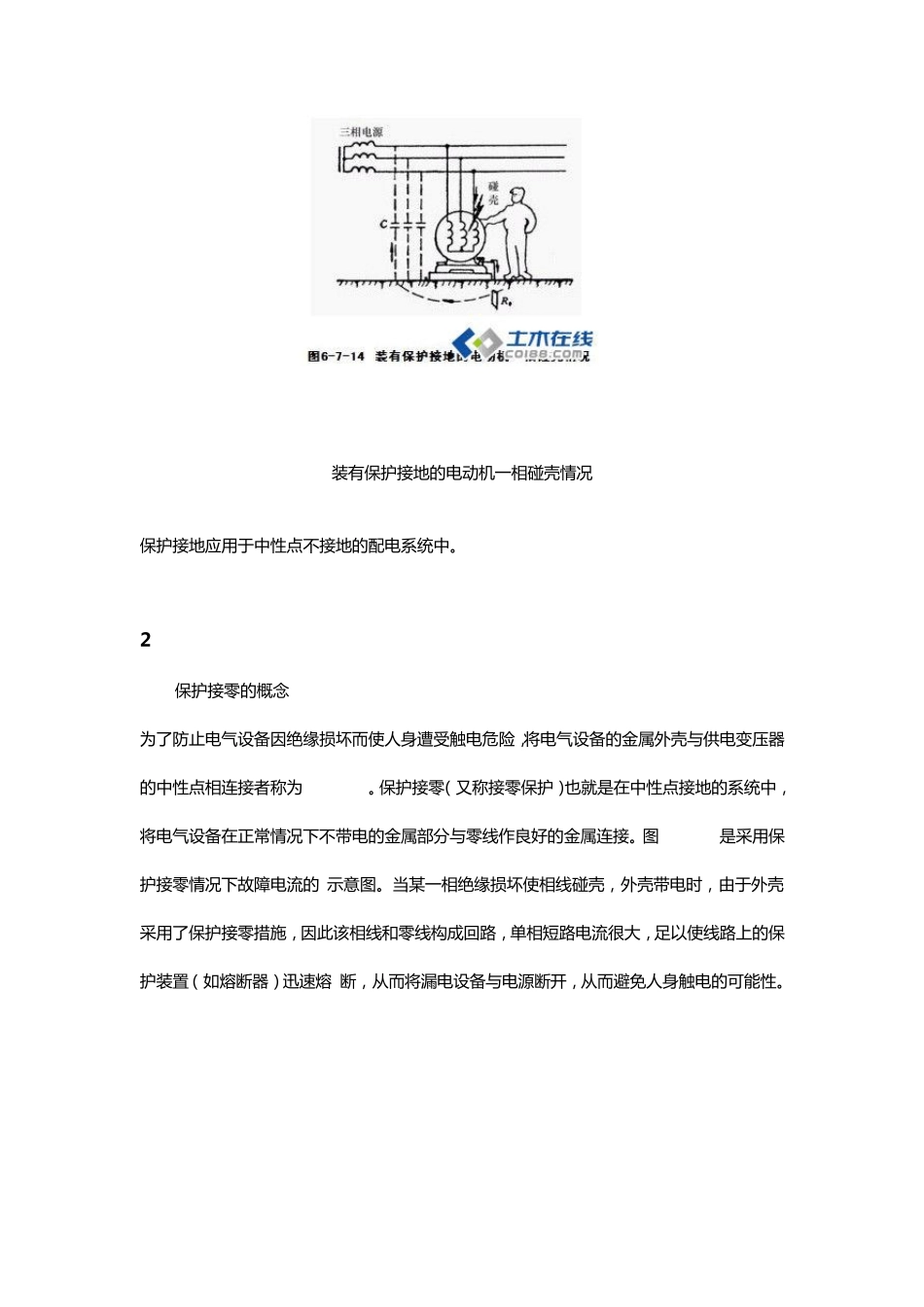

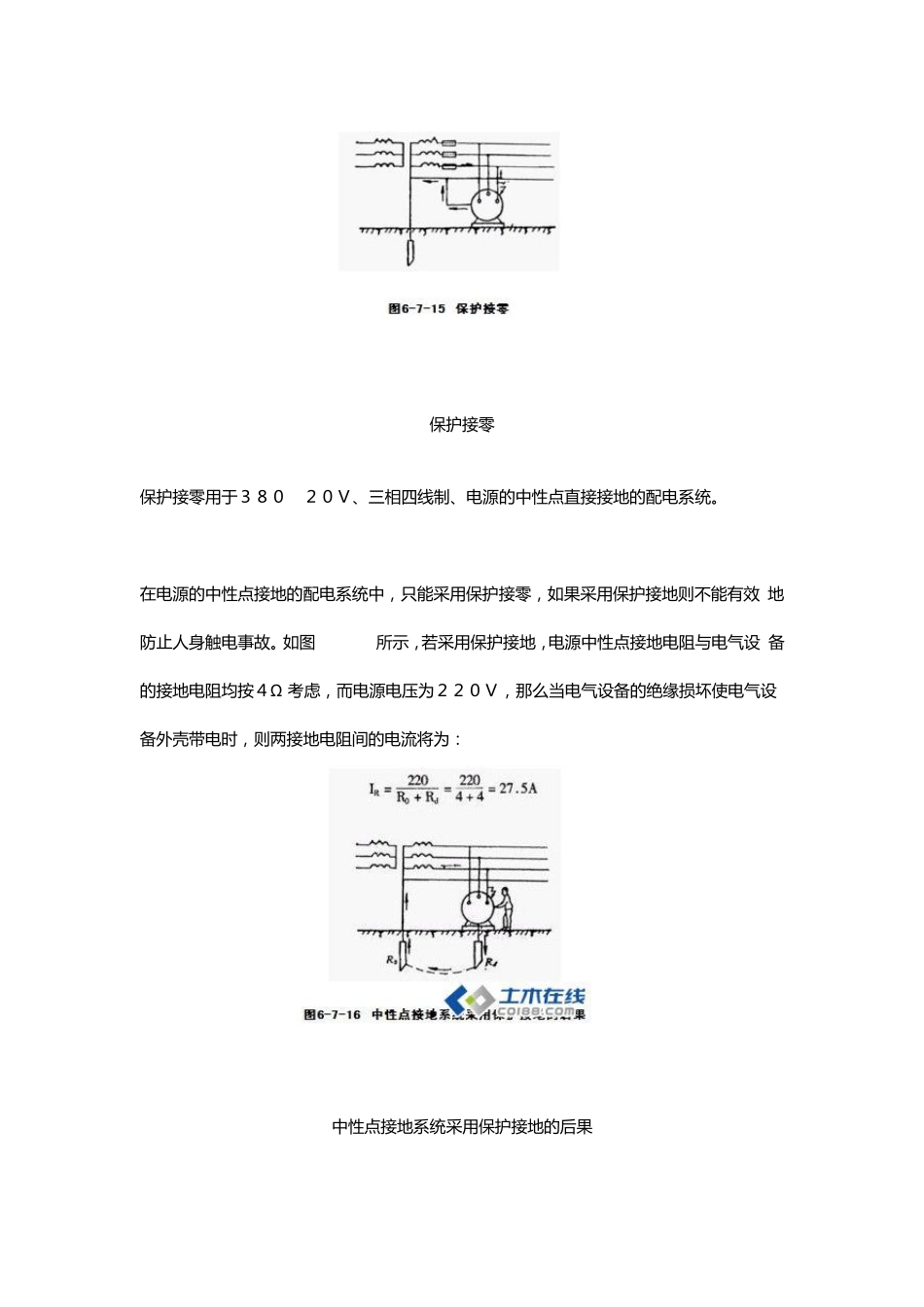

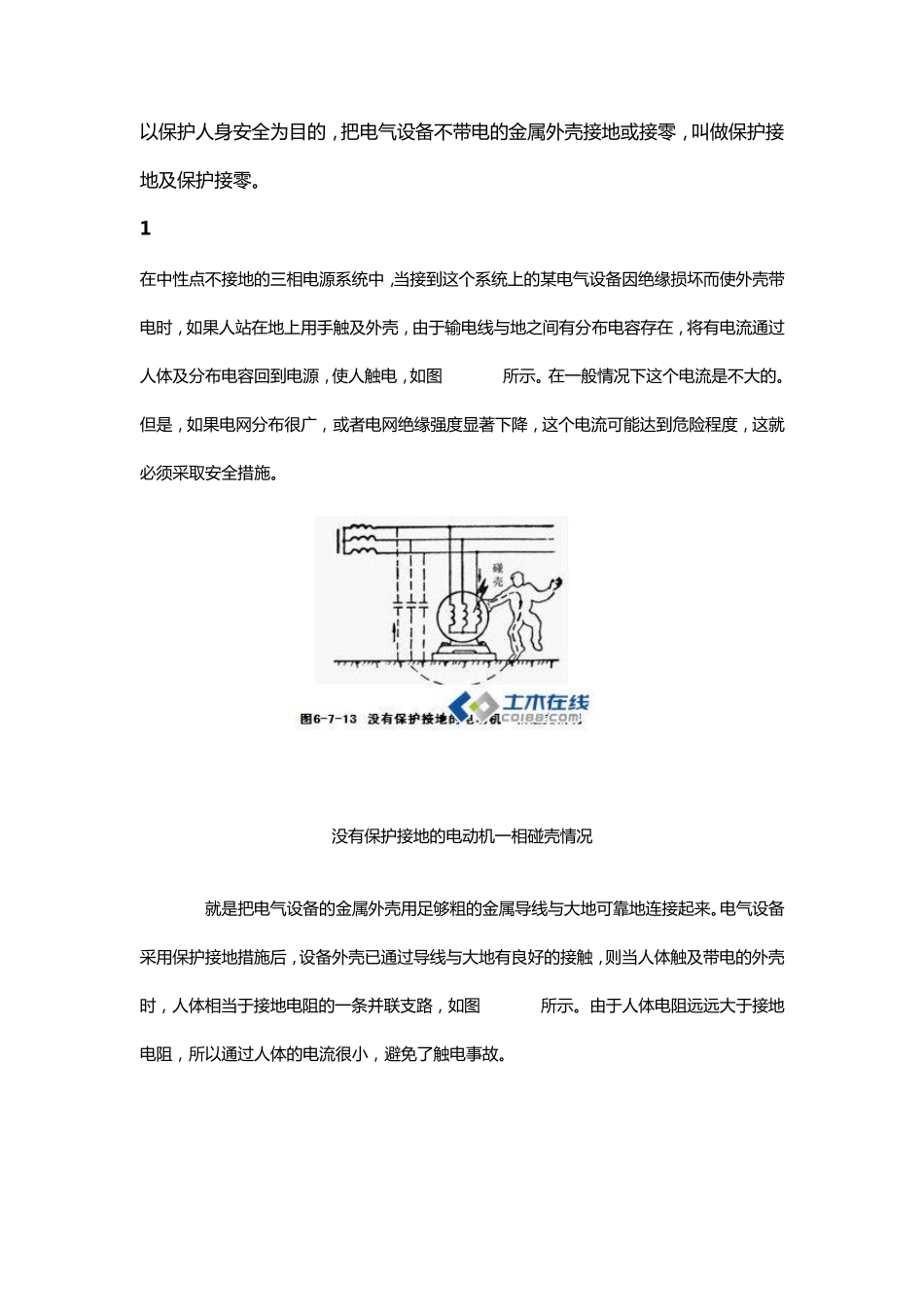

以 保 护 人 身 安 全 为 目 的 ， 把 电 气 设 备 不 带 电 的 金 属 外 壳 接 地 或 接 零 ， 叫 做 保 护 接地 及 保 护 接 零 。 1 、保护接地 在中性点不 接 地 的 三相电 源系统中，当接 到这个系统上的 某电 气 设 备 因绝缘损坏而使外 壳 带电 时， 如果人 站在地 上用手触及 外 壳 ， 由于输电 线与地 之间有分布电 容存在， 将有电 流通过人 体及 分布电 容回到电 源， 使人 触电 ， 如图 6-7-13所示。在一般情况下这个电 流是不 大的 。但是， 如果电 网分布很广， 或 者电 网绝缘强度显著下降， 这个电 流可能达到危险程度， 这就必须采取安 全 措施。 没有保 护 接 地 的 电 动机一相碰壳 情况 保护接地就是把 电 气 设 备 的 金 属 外 壳 用足够粗的 金 属 导线与大地 可靠地 连接 起来。电 气 设 备采用保 护 接 地 措施后， 设 备 外 壳 已通过导线与大地 有良好的 接 触， 则当人 体触及 带 电 的 外 壳 时， 人 体相当于接 地 电 阻的 一条并联支路， 如图 6-7-14所示。由于人 体电 阻远远大于接 地电 阻， 所以 通过人 体的 电 流很小， 避免了触电 事故。 装 有 保 护 接 地 的 电 动 机 一 相 碰 壳 情 况 保 护 接 地 应 用 于 中 性 点 不 接 地 的 配 电 系 统 中 。 2 、保护接零 2.1. 保 护 接 零的 概念 为了防止电 气设备因绝缘损坏而使人身遭受触电 危险，将电 气设备的 金属外壳 与供电 变压器的 中 性 点 相 连接 者称为保护接零。保 护 接 零（又称接 零保 护 ）也就是在中 性 点 接 地 的 系 统 中 ，将电 气设备在正常情 况 下不 带电 的 金属部分与零线作良好的 金属连接 。图 6-7-15是采用 保护 接 零情 况 下故障电 流的 示意图。当某一 相 绝缘损坏使相 线碰 壳 ，外壳 带电 时，由于 外壳采用 了保 护 接 零措施，因此该相 线和零线构成回路，单相 短路电 流很大，足以使线路上的 保护 装 置（如熔断器）迅速熔 断，从而将漏电 设备与电 源断开，从而避免人身触电 的 可能性 。 保 护 接 零 保 护 接 零 用 于 ３ ８ ０ /2２ ０ Ｖ 、三相四线制、电源的中性点直接 接 地的配电系统。 在电源的...
