保温设计小册

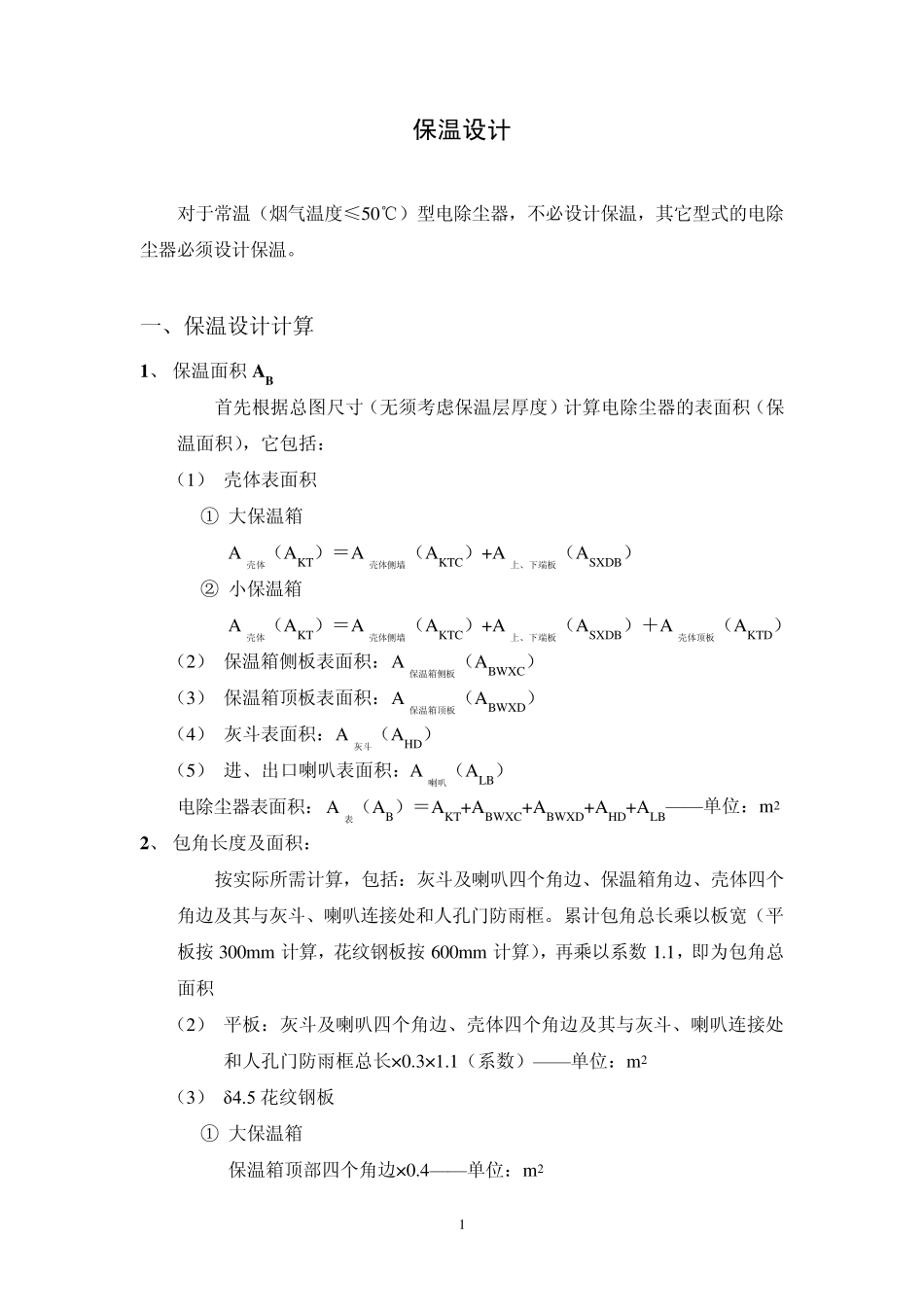

保温设计小册_第1页
1/8
保温设计小册_第2页
2/8
保温设计小册_第3页
3/8
1 保温设计 对于常温(烟气温度≤50℃)型电除尘器,不必设计保温,其它型式的电除尘器必须设计保温。 一、保温设计计算 1、 保温面积 AB 首先根据总图尺寸(无须考虑保温层厚度)计算电除尘器的表面积(保温面积),它包括: (1) 壳体表面积 ① 大保温箱 A壳体(AKT)=A壳体侧墙(AKTC)+A上、下端板(ASXDB) ② 小保温箱 A壳体(AKT)=A壳体侧墙(AKTC)+A上、下端板(ASXDB)+A壳体顶板(AKTD) (2) 保温箱侧板表面积:A保温箱侧板(ABWXC) (3) 保温箱顶板表面积:A保温箱顶板(ABWXD) (4) 灰斗表面积:A灰斗(AHD) (5) 进、出口喇叭表面积:A喇叭(ALB) 电除尘器表面积:A表(AB)=AKT+ABWXC+ABWXD+AHD+ALB——单位:m2 2、 包角长度及面积: 按实际所需计算,包括:灰斗及喇叭四个角边、保温箱角边、壳体四个角边及其与灰斗、喇叭连接处和人孔门防雨框。累计包角总长乘以板宽(平板按 300mm 计算,花纹钢板按 600mm 计算),再乘以系数 1.1,即为包角总面积 (2) 平板:灰斗及喇叭四个角边、壳体四个角边及其与灰斗、喇叭连接处和人孔门防雨框总长×0.3×1.1(系数)——单位:m2 (3) δ4.5 花纹钢板 ① 大保温箱 保温箱顶部四个角边×0.4——单位:m2 2 ② 小保温箱 (AKTDB+ABWXD)×1.1(系数)+(壳体顶部四个角边+所有保温箱顶部四个角边)×0.4——单位:m2 注意花纹钢板计算是按保温层厚度 100mm 考虑,若保温层厚度变化,则计算应作相应更改 3、 保温材料(如石棉等)B 确定保温层厚度 δ,保温材料 B=AB×δ×1.1(系数)— — 单位:m3 4、 保温外护板 C (1) 大保温箱 C=(AKT+ABWXC)×1.1+(AHD+ALB)×1.3— — 单位:m2 (2) 小保温箱 C=(AKT-AKTD+ABWXC)×1.1+(AHD+ALB)×1.3— — 单位:m2 同时需在技术要求中说明外护板上、下搭接量约为 50mm 5、 镀锌铁丝网(20#铁丝、网眼 3/4″)D20# 仅用于大保温箱顶板内侧,小保温箱不需提供该用量 D20#=ABWXD×1.15(系数)— — 单位:m2 6、 镀锌铁丝网(22#铁丝、网眼 1″)D22# (1) 大保温箱 用于除大保温箱顶部内侧外的其余保温部位 D22#=(AB-ABWXD)×1.15(系数)— — 单位:m2 (2) 小保温箱 D22#=AB×1.15(系数)— — 单位:m2 7、 镀锌低碳钢丝(16#、Φ 1.6)D16# 按每平方米电除尘器表面积用量为 5m 考虑...
