保险丝选型手册

保险丝选型手册_第1页
1/29

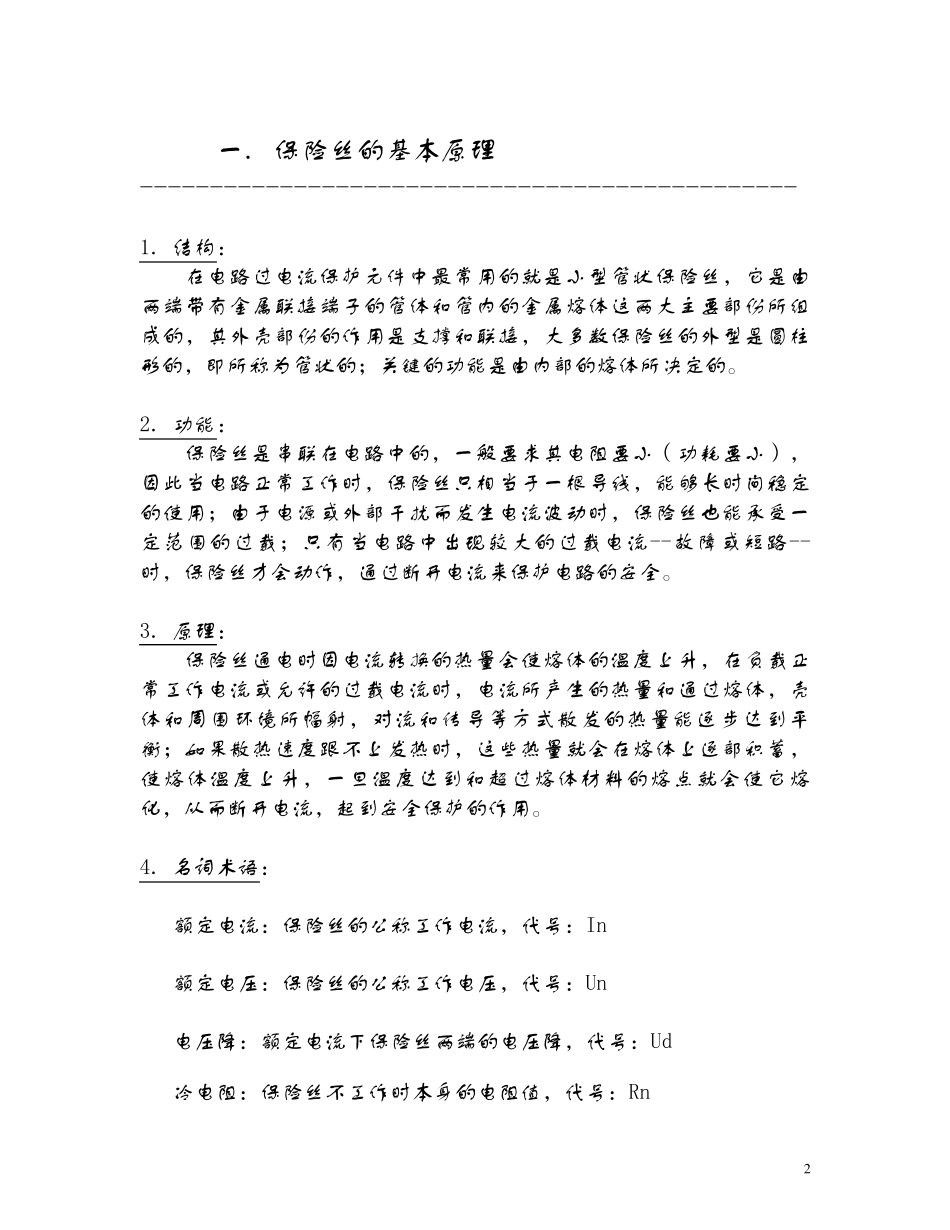

保险丝选型手册_第2页
2/29

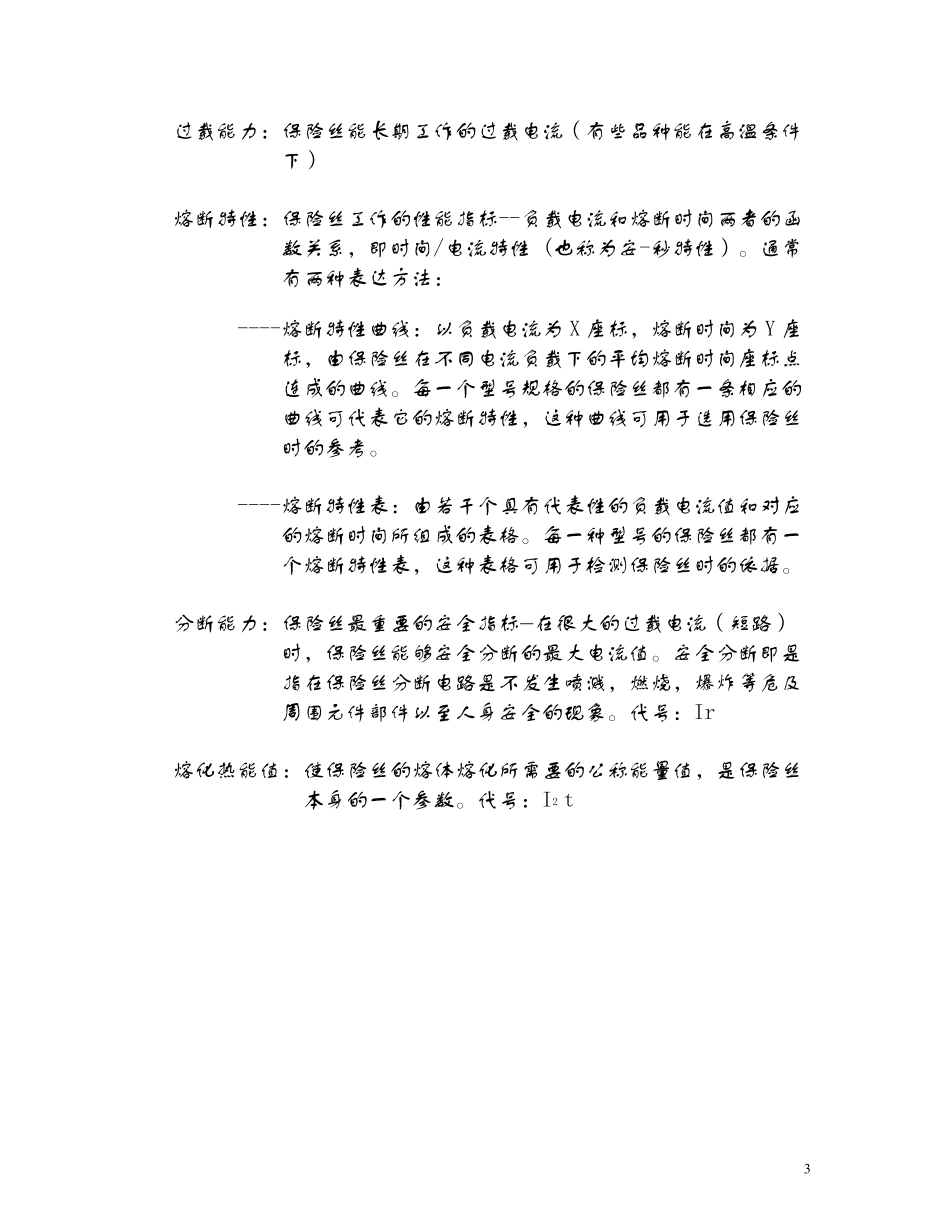

保险丝选型手册_第3页
3/29
保险丝的应用指南 目 录 一. 保险丝的基本工作原理 二. 管状保险丝的分类 三. 选择保险丝的十个要素 四. 小型管状保险丝的测试要求 五. 小型管状保险丝的安全认证 2 一. 保险丝的基本原理 ----------------------------------------------- 1.结构: 在电路过电流保护元件中最常用的就是小型管状保险丝,它是由两端带有金属联接端子的管体和管内的金属熔体这两大主要部份所组成的,其外壳部份的作用是支撑和联接,大多数保险丝的外型是圆柱形的,即所称为管状的;关键的功能是由内部的熔体所决定的。 2.功能: 保险丝是串联在电路中的,一般要求其电阻要小(功耗要小),因此当电路正常工作时,保险丝只相当于一根导线,能够长时间稳定的使用;由于电源或外部干扰而发生电流波动时,保险丝也能承受一定范围的过载;只有当电路中出现较大的过载电流--故障或短路--时,保险丝才会动作,通过断开电流来保护电路的安全。 3.原理: 保险丝通电时因电流转换的热量会使熔体的温度上升,在负载正常工作电流或允许的过载电流时,电流所产生的热量和通过熔体,壳体和周围环境所幅射,对流和传导等方式散发的热量能逐步达到平衡;如果散热速度跟不上发热时,这些热量就会在熔体上逐部积蓄,使熔体温度上升,一旦温度达到和超过熔体材料的熔点就会使它熔化,从而断开电流,起到安全保护的作用。 4.名词术语: 额定电流:保险丝的公称工作电流,代号:In 额定电压:保险丝的公称工作电压,代号:Un 电压降:额定电流下保险丝两端的电压降,代号:Ud 冷电阻:保险丝不工作时本身的电阻值,代号:Rn 3 过载能力:保险丝能长期工作的过载电流(有些品种能在高温条件 下) 熔断特性:保险丝工作的性能指标--负载电流和熔断时间两者的函 数关系,即时间/电流特性 (也称为安-秒特性)。通常 有两种表达方法: ----熔断特性曲线:以负载电流为X 座标,熔断时间为Y 座 标,由保险丝在不同电流负载下的平均熔断时间座标点 连成的曲线。每一个型号规格的保险丝都有一条相应的 曲线可代表它的熔断特性,这种曲线可用于选用保险丝 时的参考。 ----熔断特性表:由若干个具有代表性的负载电流值和对应 的熔断时间所组成的表格。每一种型号的保险丝都有一 个熔断特性表,这种表格可用于检测保险丝时的依据。 分断能力:保险丝最重要的安全指标—在很大的过载电流(短路) 时,保险丝能够安全分断的最大电流值。安全分断...
