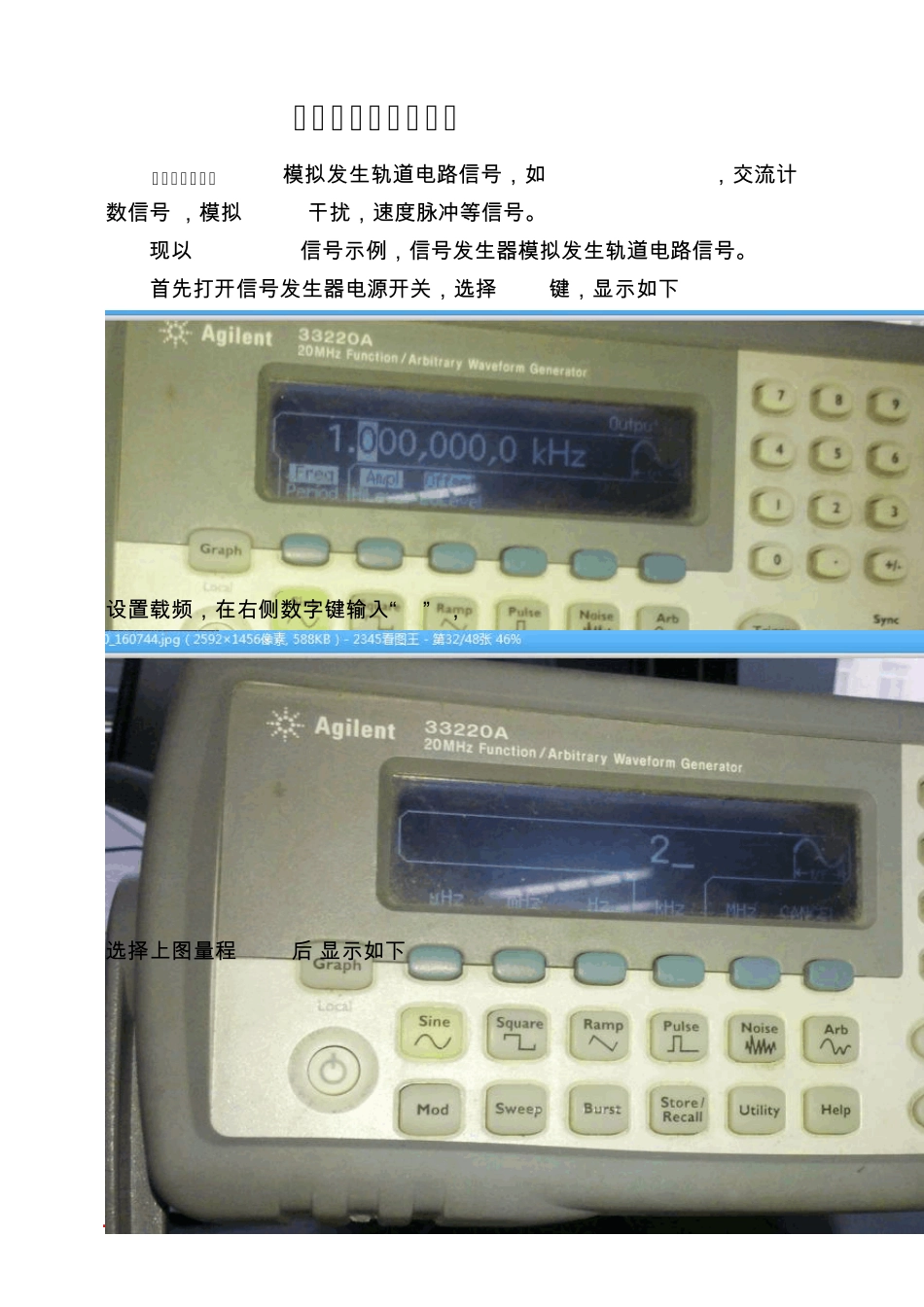

信号发生器使用方法 信号发生器可以模 拟 发 生 轨 道 电 路 信 号 ， 如 ZPW2000/UM71， 交 流 计数 信 号 ， 模 拟 50HZ 干 扰 ， 速 度 脉 冲 等 信 号 。 现 以 ZPW2000信 号 示 例 ， 信 号 发 生 器 模 拟 发 生 轨 道 电 路 信 号 。 首 先 打 开 信 号 发 生 器 电 源 开 关 ， 选 择 sine键 ， 显 示 如 下 设 置 载 频 ， 在 右 侧 数 字 键 输 入 “ 2” ， 选 择 上 图 量 程KHZ 后 ,显 示 如 下 第 2 页 选 择 Ampl,设 置 电 压 幅 值 在 右 侧 数 字 键 ， 输 入 1， 显 示 如 下 选 择 上图量程 Vpp后, 1V电 压 信号设 置 完成， 显 示 如 下 第 3 页 选 择 Mod键 ， 设 置 频 偏 和 低 频 ， 显 示 如 下 选 择 上图 Type（AM）， 后显 示 如 下 选 择 上图 FM选 项， 后如 下 所示 第 4 页 在 右 侧 数 字 键 ， 输 入 频 偏 11HZ后 ， 如 下 所 示 选 择 单 位 HZ后 ， 频 偏 11HZ设 置 完 成 ， 如 下 所 示 选 择 上图 FM选 项后 ， 显示 如 下 第 5 页 输 入 右 侧 数 字 键 10.3， 显 示 如 下 选 择 量 程 HZ后 ， 低 频 10.3HZ， 设 置 完 成 。显 示 如 下 至此， 载频 2000HZ,低 频 10.3HZ， 设 置 完 成 。 最后 按 Output键 输 出信号， 如 下 所示 第 6 页 在 右 侧 数 字 键 输 入 11.4， 选 择 量 程 HZ后 ， 则 更 改 低 频 为 11.4HZ 然后按Sine 键可以回看输出的载频，按Mod 键盘可以回看调节的低频。
