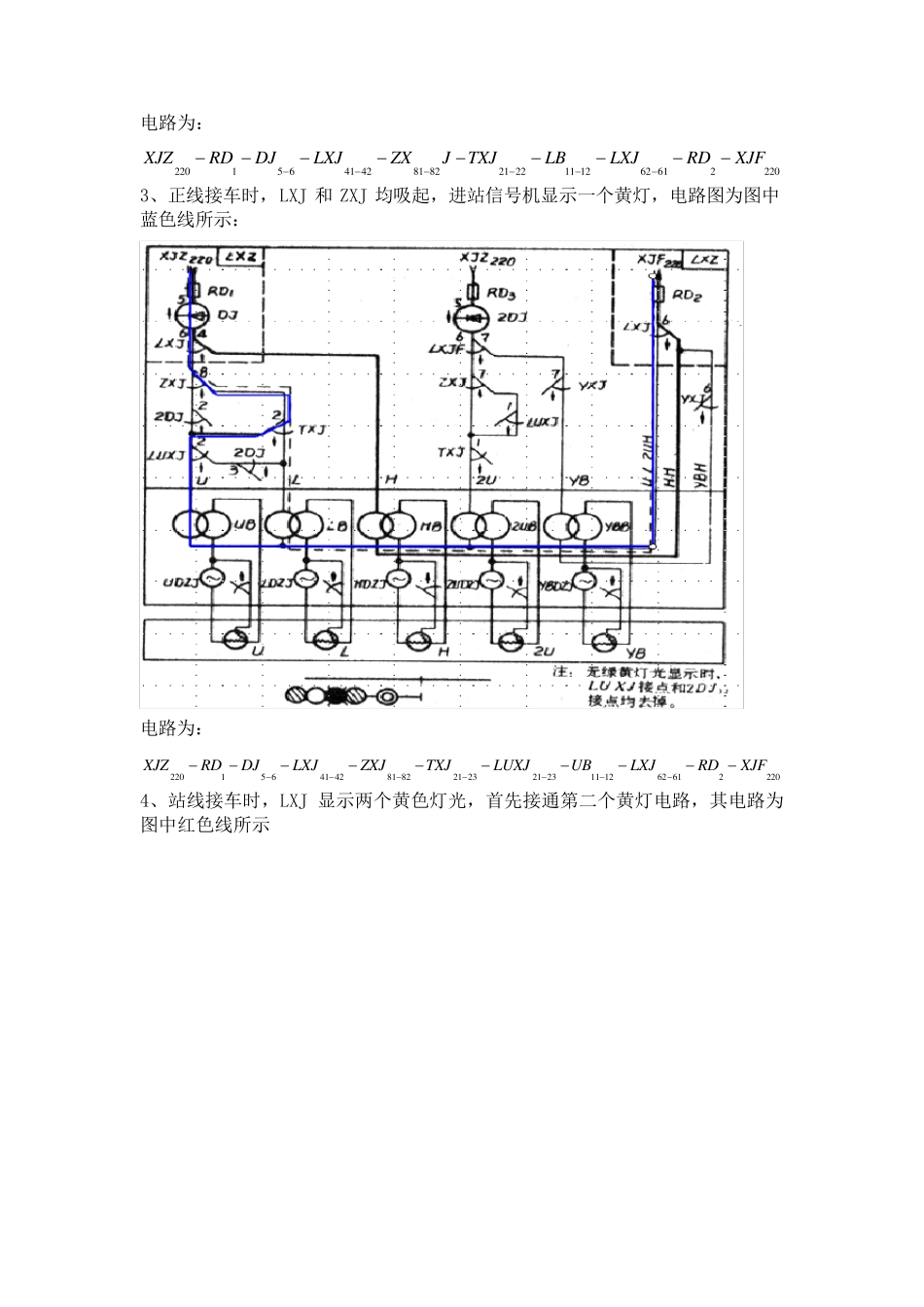

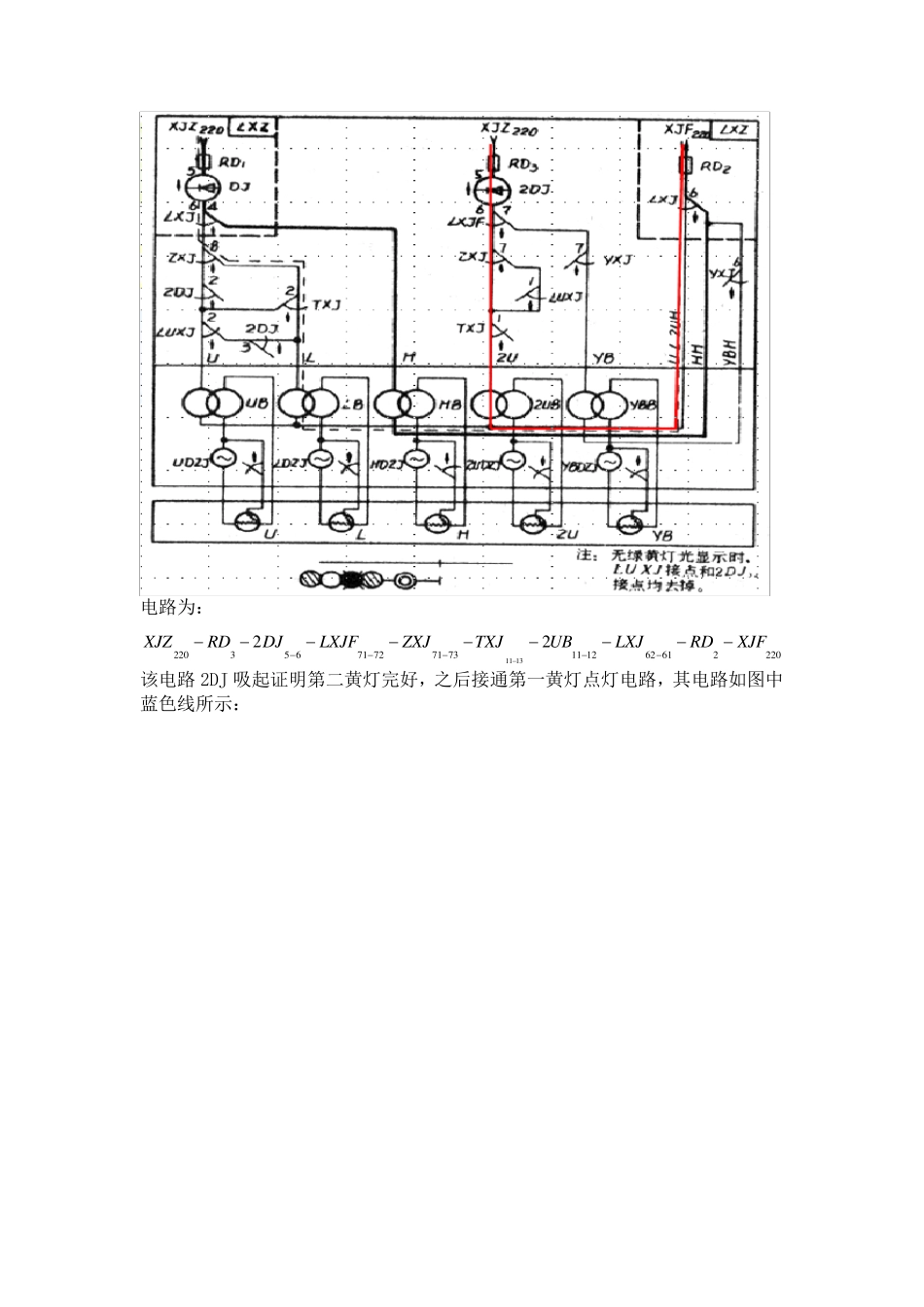

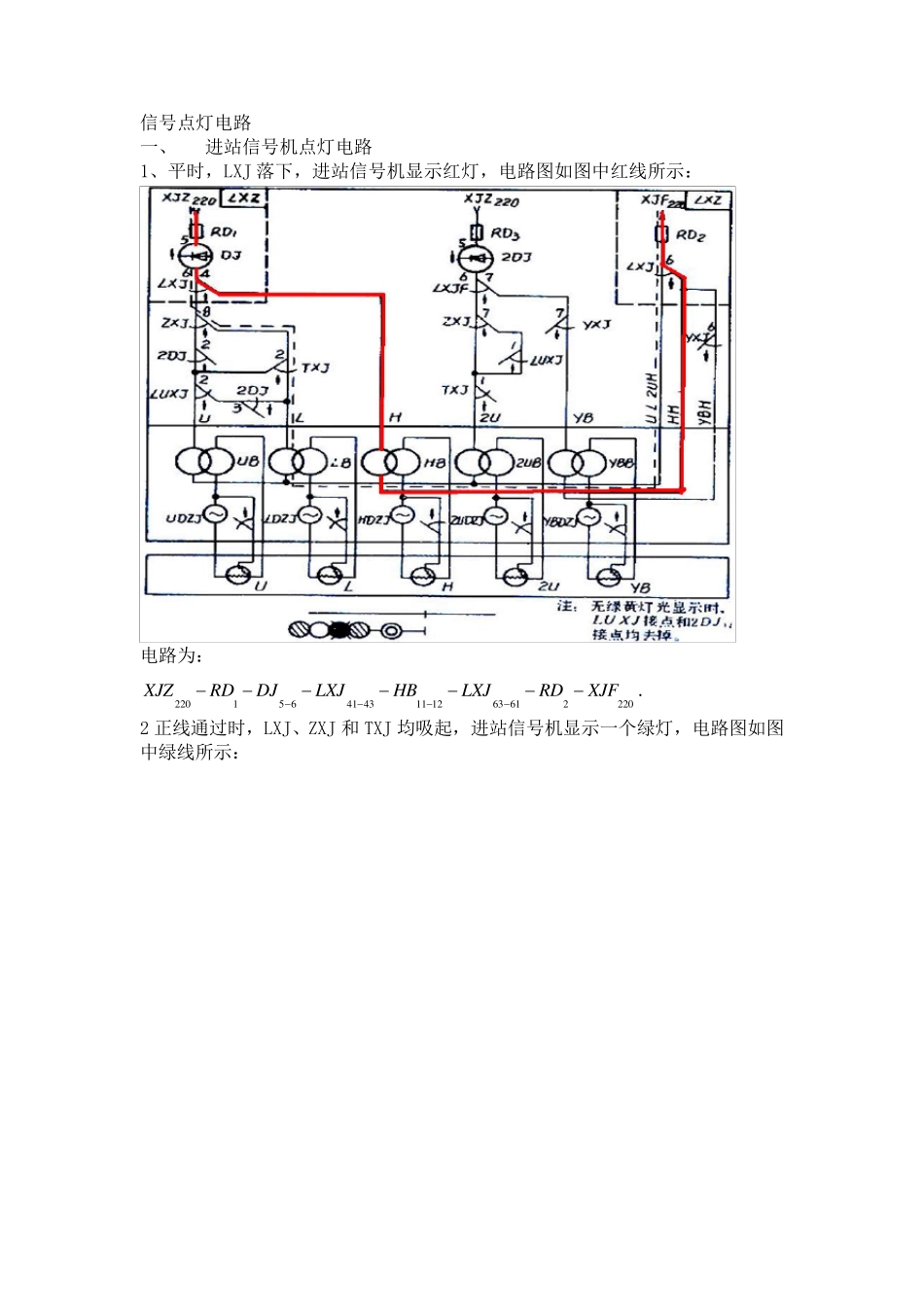

信号点灯电路 一、 进站信号机点灯电路 1、平时,LXJ 落下,进站信号机显示红灯,电路图如图中红线所示: 电路为: 22015 641 4311 1263 612220XJZRDDJLXJHBLXJRDXJF. 2 正线通过时,LXJ、ZXJ 和 TXJ 均吸起,进站信号机显示一个绿灯,电路图如图中绿线所示: 电路为: 22015 641 4281 8221 2211 1262 612220XJZRDDJLXJZXJTXJLBLXJRDXJF 3、正线接车时,LXJ 和 ZXJ 均吸起,进站信号机显示一个黄灯,电路图为图中蓝色线所示: 电路为: 22015 641 4281 8221 2321 2311 1262 612220XJZRDDJLXJZXJTXJLUXJUBLXJRDXJF 4、站线接车时,LXJ 显示两个黄色灯光,首先接通第二个黄灯电路,其电路为图中红色线所示 电路为: 11 1322035 671 7271 7311 1262 61222022XJZRDDJLXJFZXJTXJUBLXJRDXJF 该电路2DJ 吸起证明第二黄灯完好,之后接通第一黄灯点灯电路,其电路如图中蓝色线所示: 电路为: 5 6220141 4281 8321 2221 2311 122XJZRDDJLXJZXJDJLUXJUB 62 612220LXJRDXJF 5、建立通过第一个车场到下一个车场去时: 由于 ZXJ 和 LUXJ 励磁吸起,TXJ 都失磁落下,所以接通的是 LB 绿灯和 2UB 黄灯电路,该点灯电路先接通第二黄灯电路,后接通绿灯电路,其第二黄灯电路为如图中蓝色线所示: 电路为: 22035 671 7271 7211 1211 1311 1222XJZRDDJLXJFZXJLUXJTXJUB 62 612220LXJRDXJF 该电路2DJ 吸起证明第二黄灯完好,然后接通绿灯点灯电路,其电路为图中蓝色线所示: 其电路为: 5 6220141 4281 8221 2321 2231 322XJZRDDJLXJZXJTXJLUXJDJ 11 1262 612220LBLXJRDXJF 6、引导接车:LXJ 失磁落下,而引导信号继电器 YXJ 励磁吸起,因此,这时接通的是 HB 红灯电路和 YBB 月白灯电路,红灯电路为图中红线所示: 电路为: 22015 641 4311 1263 612220XJZRDDJLXJHBLXJRDXJF. 月白灯电路为图中蓝色线所示: 其电路为: 22035 671 7371 7211 1262 6163 6122202XJZRDDJLXJFYXJYBBYXJLXJRDXJF 7、经18#及其以上道岔侧向位置时,进站信号机显示黄闪和黄...
