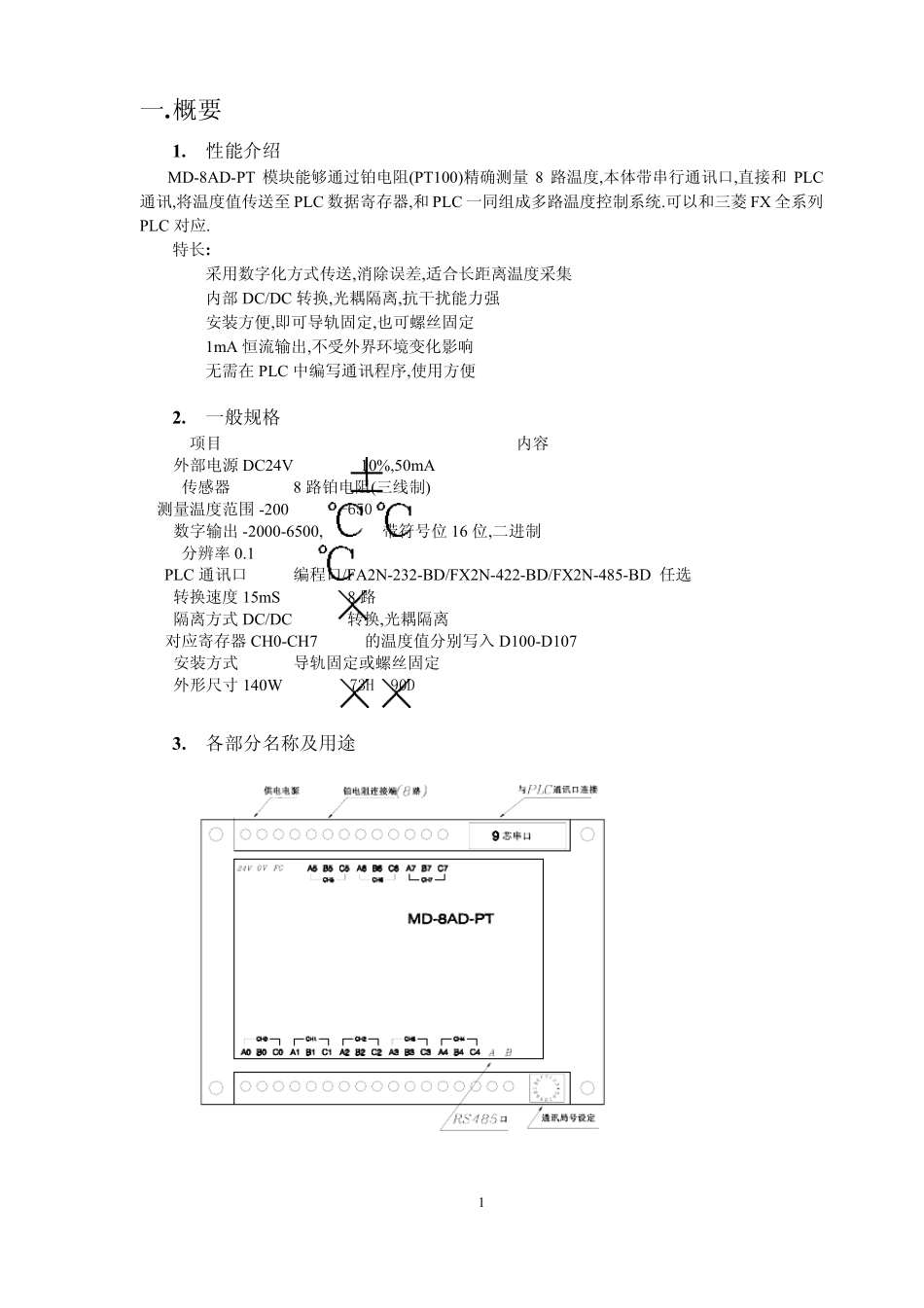

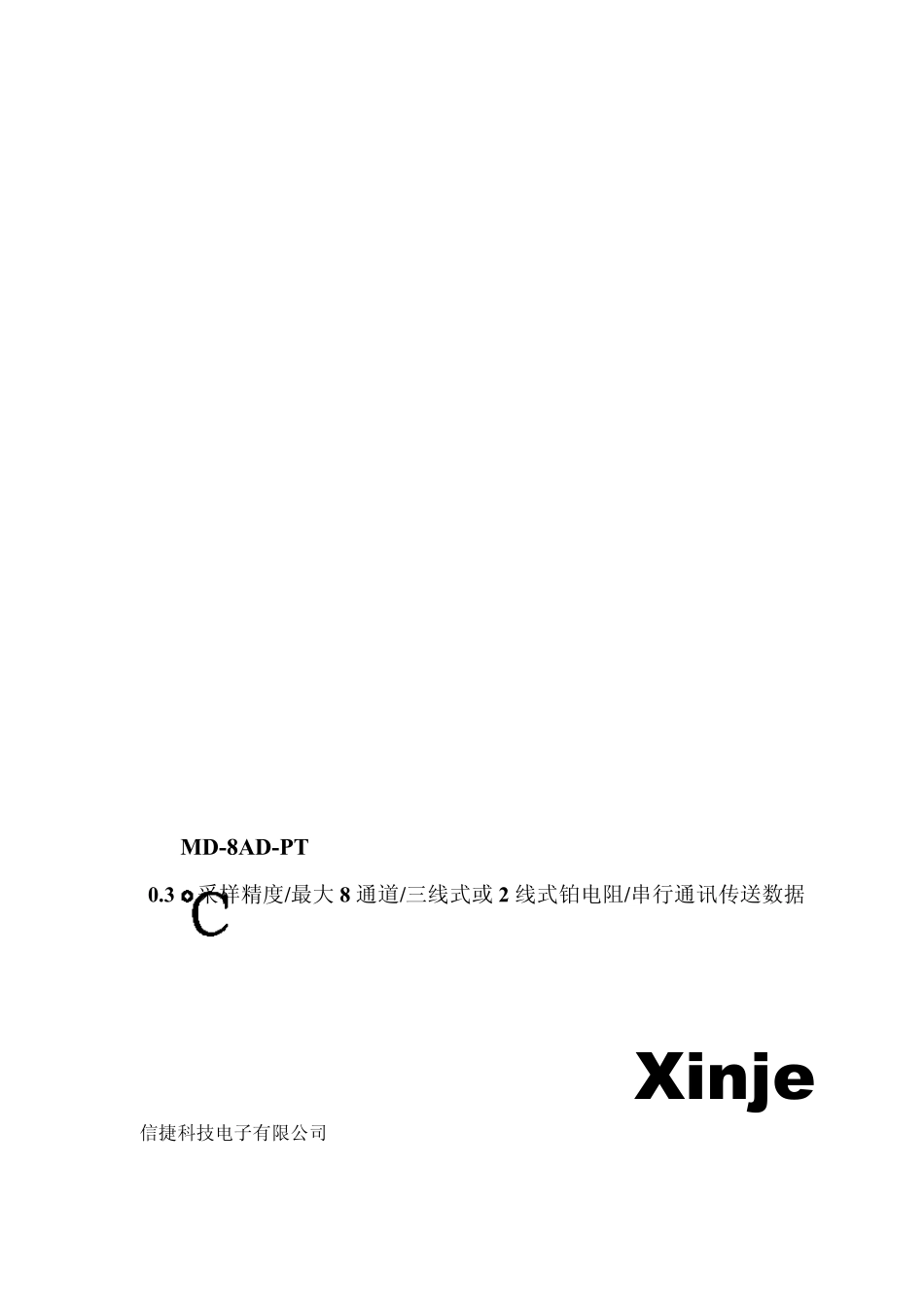

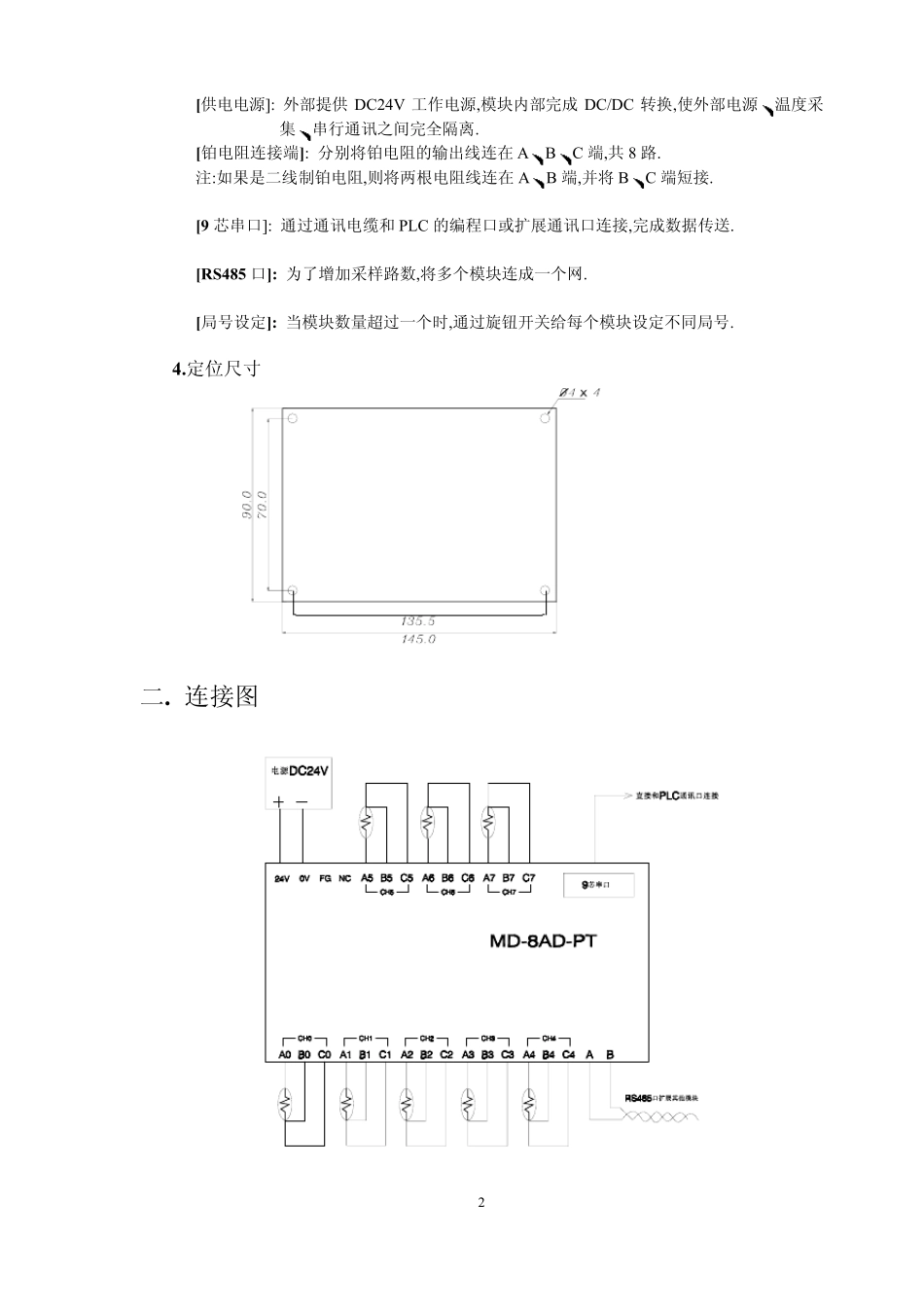

使用手册 MD-8AD-PT 0.3采样精度/最大8 通道/三线式或 2 线式铂电阻/串行通讯传送数据 信捷科技电子有限公司 Xin je 一. 概要 1. 性能介绍 MD-8AD-PT 模块能够通过铂电阻(PT100)精确测量 8 路温度,本体带串行通讯口,直接和 PLC通讯,将温度值传送至 PLC 数据寄存器,和 PLC 一同组成多路温度控制系统.可以和三菱 FX 全系列PLC 对应. 特长: 采用数字化方式传送,消除误差,适合长距离温度采集 内部 DC/DC 转换,光耦隔离,抗干扰能力强 安装方便,即可导轨固定,也可螺丝固定 1mA 恒流输出,不受外界环境变化影响 无需在 PLC 中编写通讯程序,使用方便 2. 一般规格 项目 内容 外部电源 DC24V10%,50mA 传感器 8 路铂电阻(三线制) 测量温度范围 -200-650 数字输出 -2000-6500, 带符号位 16 位,二进制 分辨率 0.1 PLC 通讯口 编程口/FA2N-232-BD/FX2N-422-BD/FX2N-485-BD 任选 转换速度 15mS8 路 隔离方式 DC/DC转换,光耦隔离 对应寄存器 CH0-CH7的温度值分别写入 D100-D107 安装方式 导轨固定或螺丝固定 外形尺寸 140W73H90D 3. 各部分名称及用途 1 [供电电源]: 外部提供DC24V 工作电源,模块内部完成DC/DC 转换,使外部电源温度采集串行通讯之间完全隔离. [铂电阻连接端]: 分别将铂电阻的输出线连在ABC 端,共8 路. 注:如果是二线制铂电阻,则将两根电阻线连在AB 端,并将BC 端短接. [9 芯串口]: 通过通讯电缆和PLC 的编程口或扩展通讯口连接,完成数据传送. [RS485 口]: 为了增加采样路数,将多个模块连成一个网. [局号设定]: 当模块数量超过一个时,通过旋钮开关给每个模块设定不同局号. 4.定位尺寸 二. 连接图 2 三. 网络构成 如果需要检测的路数超过8 路,可以通过RS485 将多台MD-8AD-PT 连成一个网(不超过16 台),再将数据传送至 PLC.每一个模块通过旋扭开关设定局号来识别,局号范围:00H-0FH. 设定局号请遵循以下原则: 1. 和 PLC 通讯的模块必须设定成0 号局 2. 所有模块最好是连续设置局号,便于提高速度 下表为各局模块采集的数据和 PLC 寄存器地址对应关系: 模块局号 对应 PLC 地址 0 D100-D107 1 D108-D115 2 D116-D123 3 D124-D131 4 D132-D139 5 D140-D147 6 D148-D155 7 D156-D163 8 D164-D171 9 D172-D179 A(10) D180-D187 B(11) D188-D195 C(12) D196-D203 D(13) D204-D211 E(14) D212-D219 F(15)...
