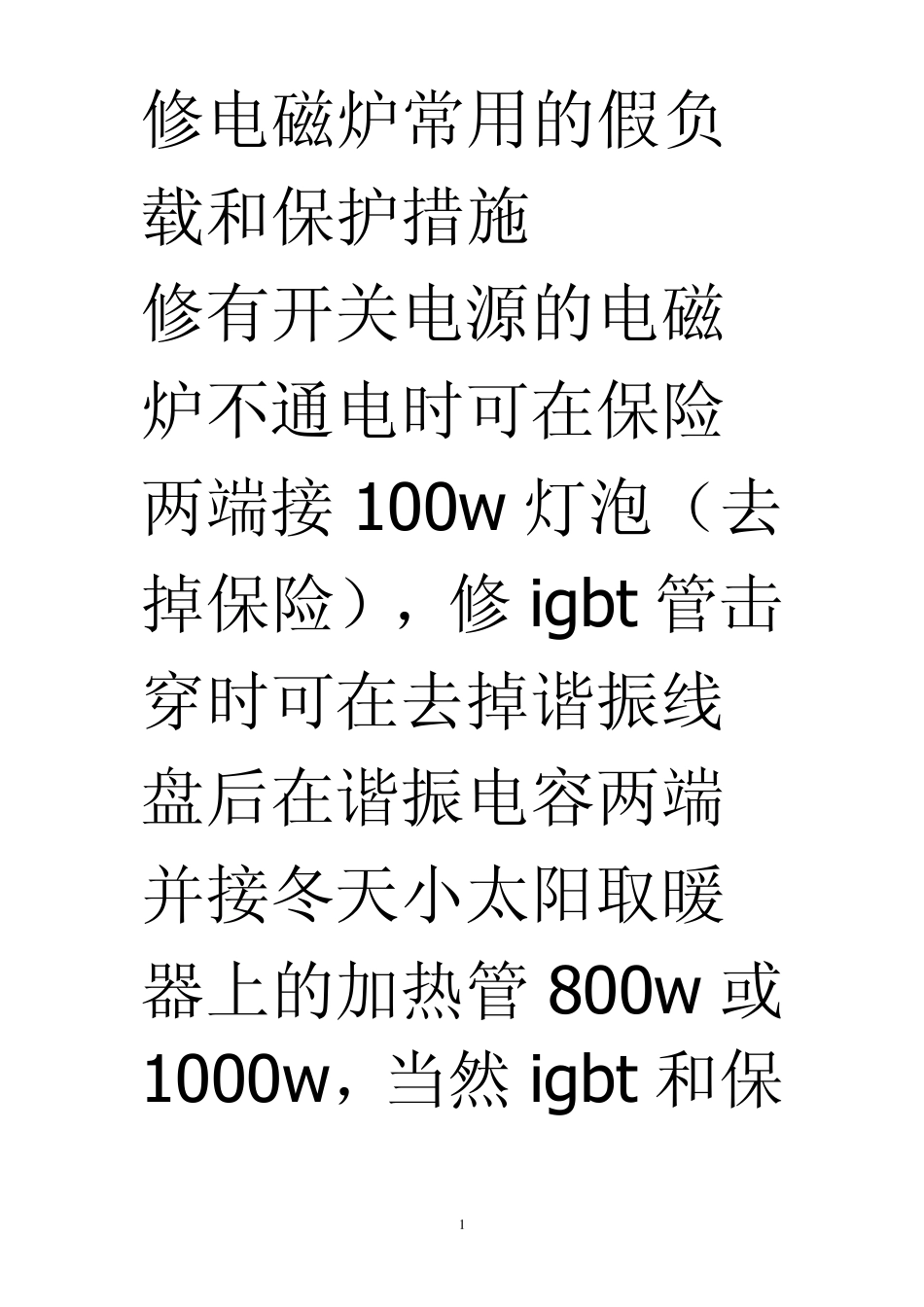

1 修电磁炉常用的假负载和保护措施 修有开关电源的电磁炉不通电时可在保险两端接100w 灯泡（去掉保险），修igbt 管击穿时可在去掉谐振线盘后在谐振电容两端并接冬天小太阳取暖器上的加热管800w 或1000w ，当然 igbt 和保 2 险已换新，各种电压都正常如18-20v，5v。在电磁炉修完后特别是爆保险修后，可不接10A-12A保险，而接 1A保险，接好线圈盘不放锅通电，听声音，是否报警或显示故障代码E0 或 E1（即为无锅）。电源线上单根卡上钳形电流表看是否有 3 0-0.1A来回跳变。修完每个电磁炉后看钳形电流表，微调功率检测可调电阻，电流比标称值小 1A 为好，降低风险但对用户影响不大（稍微慢些罢了）如何简单的观察试探脉冲取电磁炉不带线的变压器一只，拿一 LED 发光管接在其初级。然后 4 放在待测电磁炉的面板上，按下功能键直接可以看到灯在闪烁。 （变压器的摆放姿势直接影响发光管的亮度）原理很简单，电磁线盘发出的磁力线切割变压器线圈绕组，在线圈两端产生电压使LED 发光。之所以接在它的初级，因为初级匝 5 数较多、灵敏度高。建议大家实验出一个灵敏度最高的组合，做为工装使用。操作也很简单，往面板上一放就可以看到试探脉冲。最简单就是用一根铜线弯成比电磁炉线圈稍小的圆环，将两头剥开少许，然后焊上一只高亮度发光二极管，就成功 6 了。 电磁炉维修经验 一、 PD16F/16Y/13J 老版（大单机68H1908） 1、现象：上电长鸣，指示灯全亮 方法：更换 R53：1/6W-10K 为1/6W-4.7K 或1/4W-4.7K 二、 PD16F/16Y/16J-2002（小单片机 1202） 1、 7 现象：正常电压开机长鸣 方法：更换R15：1W-330K±1% 2、不检锅 方法：拨掉排线（功率板到控制板），测量R16：1W-330K±1%；R17、R18：1W-240K±1%是否正常，更换不正常电阻。 如无法测，则直接更换R16：1W-330K±1%， 8 不正常再更换R17、R18：1W-240K±1%。 3、上电无反应： 测量功率板桥堆、保险管是否损坏，如桥堆损坏而IGBT 未短路则更换桥堆保险管。 三、 PSD18C/D/E 1、出现E07、E08 方法：更换R310：1W-330K±1% 2、不检锅 方法：拨掉 9 排线测量R300：1W-330K±1%；R305、R304：1W-240K±1%，更换不正常电阻，如无法测量则直接更换R300：1W-330K±1%；还不正常，则更换R304、R305：1W-240K±1% 电磁炉维修经验(二) 1.电磁炉无论有什么故障,在 1 0 更换元件后,一定不要急于接上线盘试机,否则会引起烧坏IGBT 和保险管,甚至整...
