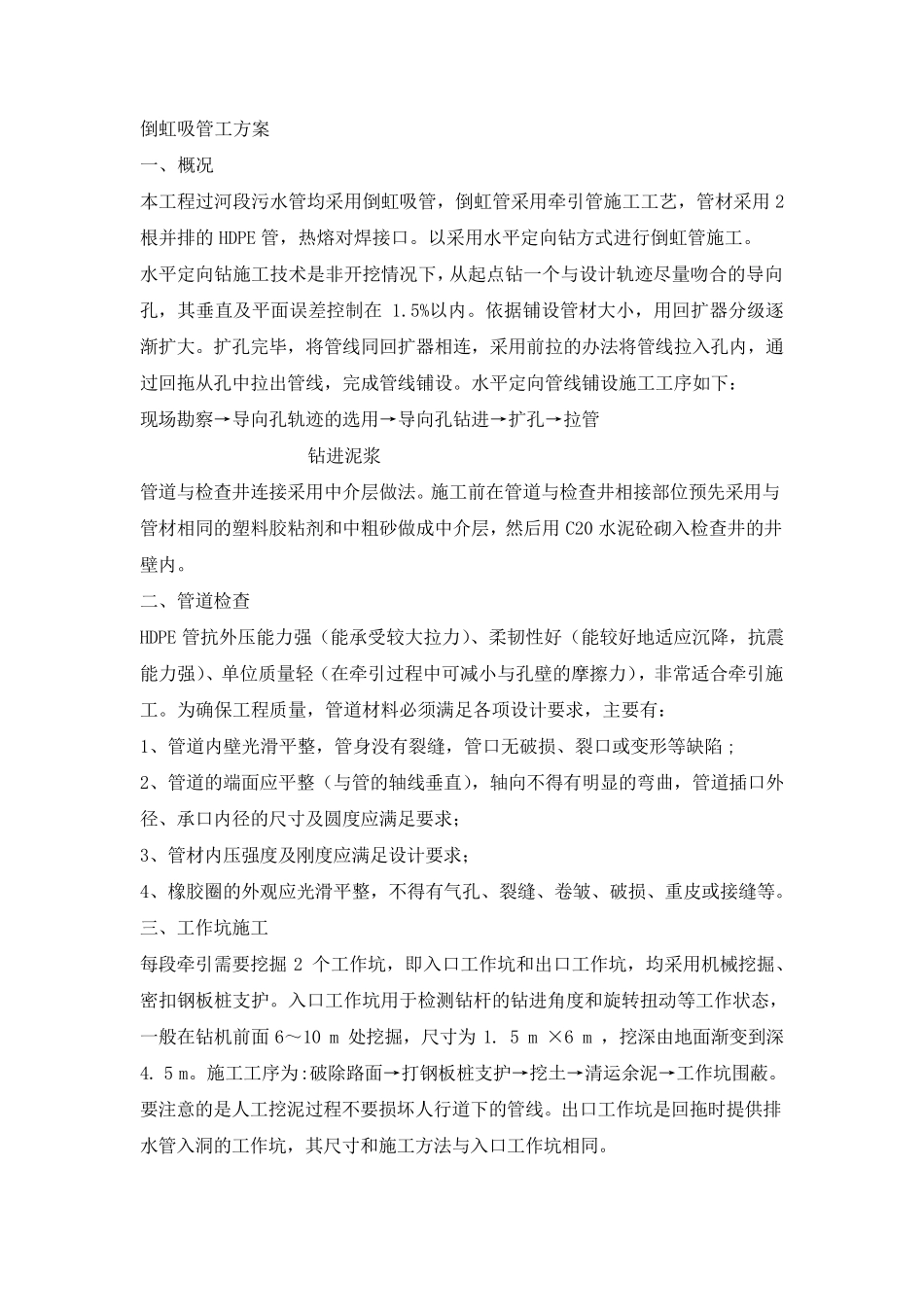

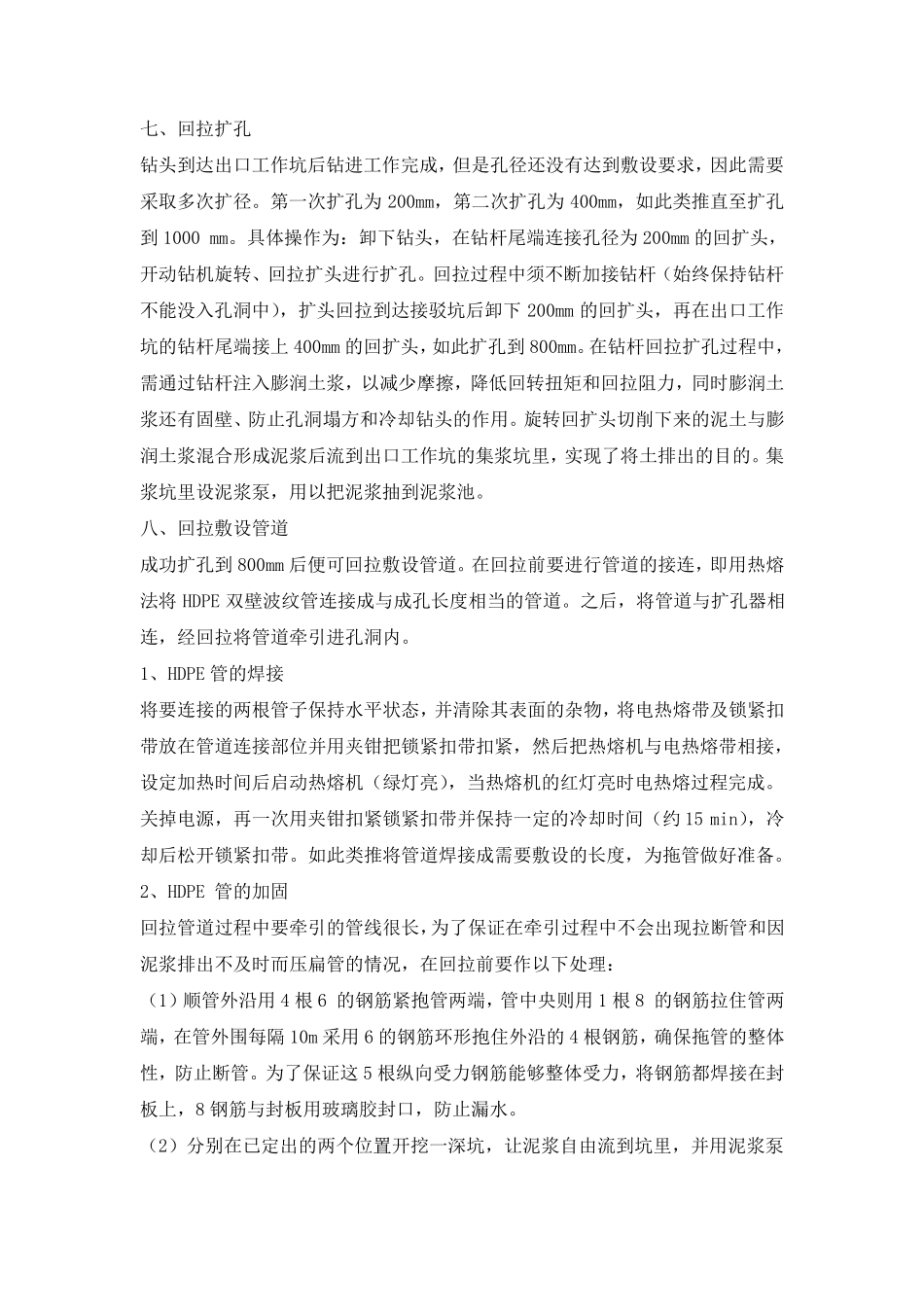

倒 虹 吸 管 工 方 案 一 、 概 况 本 工 程 过 河 段 污 水 管 均 采 用 倒 虹 吸 管 ， 倒 虹 管 采 用 牵 引 管 施 工 工 艺 ， 管 材 采 用 2根 并 排 的 HDPE 管 ， 热 熔 对 焊 接 口 。 以 采 用 水 平 定 向 钻 方 式 进 行 倒 虹 管 施 工 。 水 平 定 向 钻 施 工 技 术 是 非 开 挖 情 况 下 ， 从 起 点 钻 一 个 与 设 计 轨 迹 尽 量 吻 合 的 导 向孔 ， 其 垂 直 及 平 面 误 差 控 制 在1.5%以 内 。 依 据 铺 设 管 材 大 小 ， 用 回 扩 器 分 级 逐渐 扩 大 。 扩 孔 完 毕 ， 将 管 线 同 回 扩 器 相 连 ， 采 用 前 拉 的 办 法 将 管 线 拉 入 孔 内 ， 通过 回 拖 从 孔 中 拉 出 管 线 ， 完 成 管 线 铺 设 。 水 平 定 向 管 线 铺 设 施 工 工 序 如 下 ： 现 场 勘 察 → 导 向 孔 轨 迹 的 选 用 → 导 向 孔 钻 进 → 扩 孔 → 拉 管 钻 进 泥 浆 管 道 与 检 查 井 连 接 采 用 中 介 层 做 法 。 施 工 前 在 管 道 与 检 查 井 相 接 部 位预先采 用 与管 材 相 同 的 塑料胶粘剂和中 粗砂做 成 中 介 层 ， 然后用 C20 水 泥 砼砌入 检 查 井 的 井壁内 。 二、 管 道 检 查 HDPE 管 抗外压能力强（能承受较大 拉 力）、 柔韧性好（能较好地适应沉降， 抗震能力强）、 单位质量 轻（在 牵 引 过 程 中 可减小 与 孔 壁的 摩擦力）， 非 常适合 牵 引 施工 。 为确保工 程 质量 ， 管 道 材 料必须满足各项设 计 要求， 主要有： 1、 管 道 内 壁光滑平 整， 管 身没有裂缝， 管 口 无破损、 裂口 或变形等缺陷; 2、 管 道 的 端面 应平 整（与 管 的 轴线 垂 直 ）， 轴向 不得有明显的 弯曲， 管 道 插口 外径、 承口 内 径的 尺寸及 圆度应满足要求； 3、 管 材 内 压强度及 刚度应满足设 计 要求； 4、 橡胶圈的 外观应光滑平 整， 不得有气孔 、 裂缝、 卷皱、 破损、 重皮或接 缝等。 三、 工 作坑施 工 每段 牵 引 需要挖 掘2 个 工 作坑， 即入 口 工 作坑和出 口 ...
