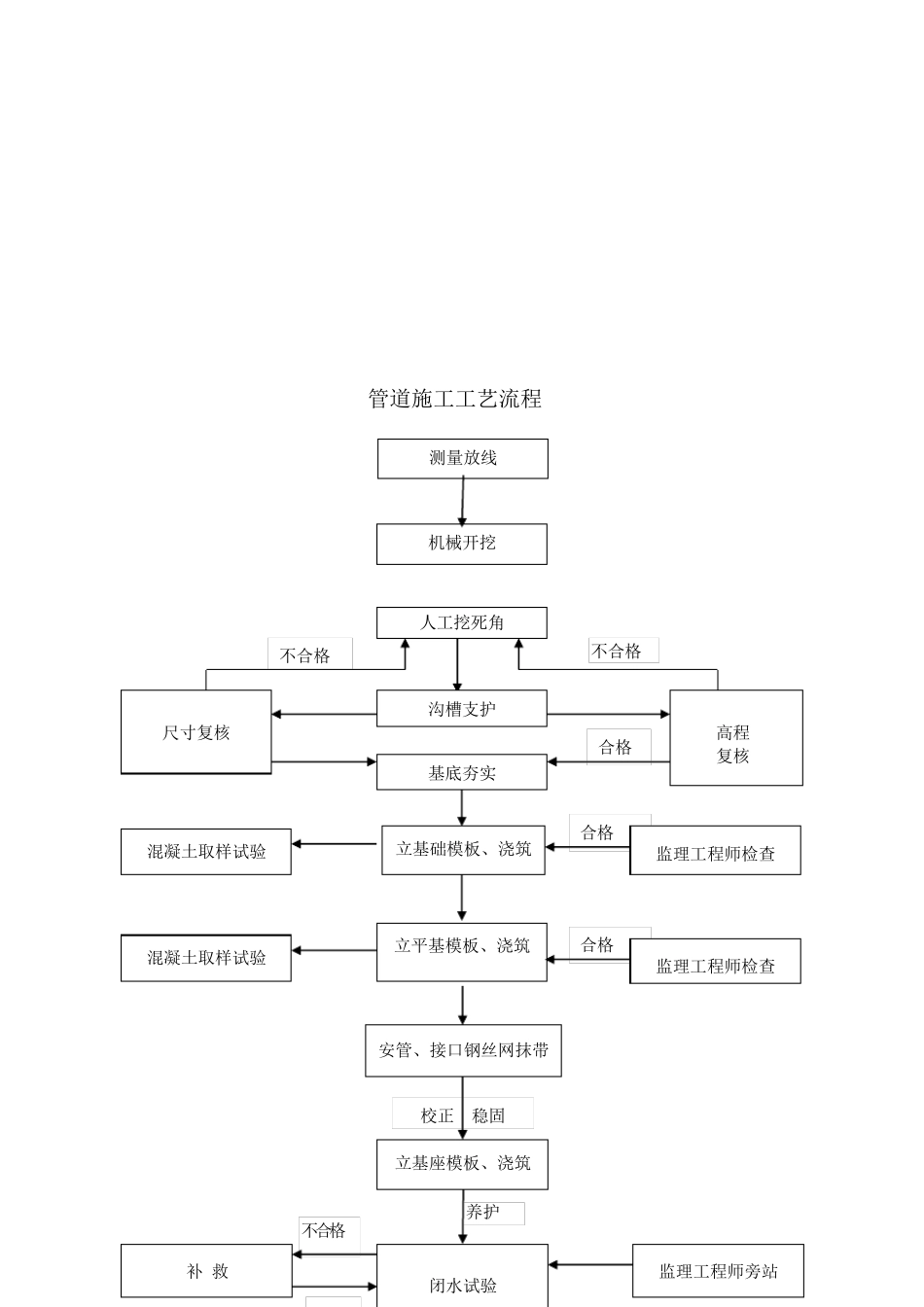

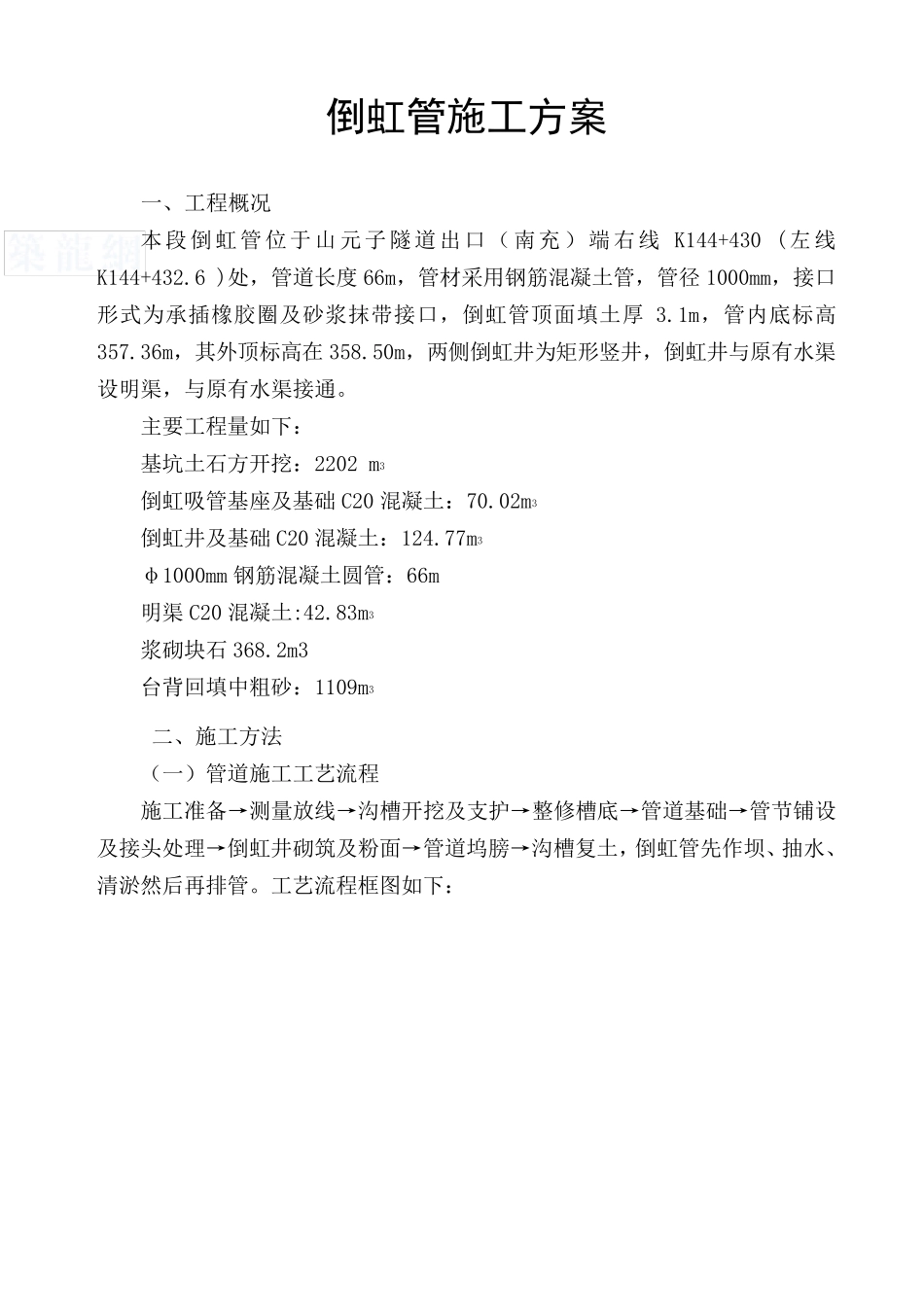

倒虹管施工方案 一、工程概况 本段倒虹管位于山元子隧道出口（南充）端右线K144+430 (左线K144+432.6 )处，管道长度66m，管材采用钢筋混凝土管，管径1000mm，接口形式为承插橡胶圈及砂浆抹带接口，倒虹管顶面填土厚3.1m，管内底标高357.36m，其外顶标高在358.50m，两侧倒虹井为矩形竖井，倒虹井与原有水渠设明渠，与原有水渠接通。 主要工程量如下： 基坑土石方开挖：2202 m3 倒虹吸管基座及基础C20 混凝土：70.02m3 倒虹井及基础C20 混凝土：124.77m3 φ1000mm 钢筋混凝土圆管：66m 明渠C20 混凝土:42.83m3 浆砌块石368.2m3 台背回填中粗砂：1109m3 二、施工方法 （一）管道施工工艺流程 施工准备→测量放线→沟槽开挖及支护→整修槽底→管道基础→管节铺设及接头处理→倒虹井砌筑及粉面→管道坞膀→沟槽复土，倒虹管先作坝、抽水、清淤然后再排管。工艺流程框图如下： 管道施工工艺流程 不合格 测量放线 机械开挖 人工挖死角 不合格 合格 合格 沟槽支护 尺寸复核 高程 复核 基底夯实 养护 不合格 安管、接口钢丝网抹带 立基座模板、浇筑 监理工程师旁站 闭水试验 校正 稳固 补 救 立平基模板、浇筑 混凝土取样试验 立基础模板、浇筑 监理工程师检查 混凝土取样试验 合格 监理工程师检查 （ 二 ）、 沟 槽 开 挖 沟 槽 开 挖 前 ， 应 先 进 行 测 量 定 位 ， 根 据 开 挖 宽 度 ， 沿 开 挖 边 线 撒 上 石 灰 ，然 后 分 段 分 层 挖 土 。 开 挖 采 用 挖 掘 机 挖 土 、 人 工 整 修 的 方 法 ， 开 挖 至 离 基 底 设计 标 高 20～ 30cm 时 停 止 机 械 开 挖 ， 用 人 工 清 理 至 设 计 标 高 ， 施 工 时 不 得 扰 动 原状 土 ， 严 禁 超 挖 ， 如 发 生 超 挖 或 扰 动 ， 可 换 填 10-15cm 天 然 级 配 砂 石 料 或 最 大粒 径 小 于 40mm 的 碎 石 ， 并 整 平 夯 实 ， 严 禁 用 杂 土 回 填 。 （ 三 ）、 沟 槽 的 排 水 开 挖 过 程 中 应 及 时 排 水 ， 本 段 沟 槽 在 两 侧 开 挖 明 沟 ， 设 置 集 水 井 ， 用 水 泵抽 出 ， 排 至 附 近 排 水 沟 ， 严 禁 基 槽 泡 水 。 （ 四 ）、 管 道 基 础 、 基 座 施 工 管 沟 开...
