倒装冲孔落料复合模

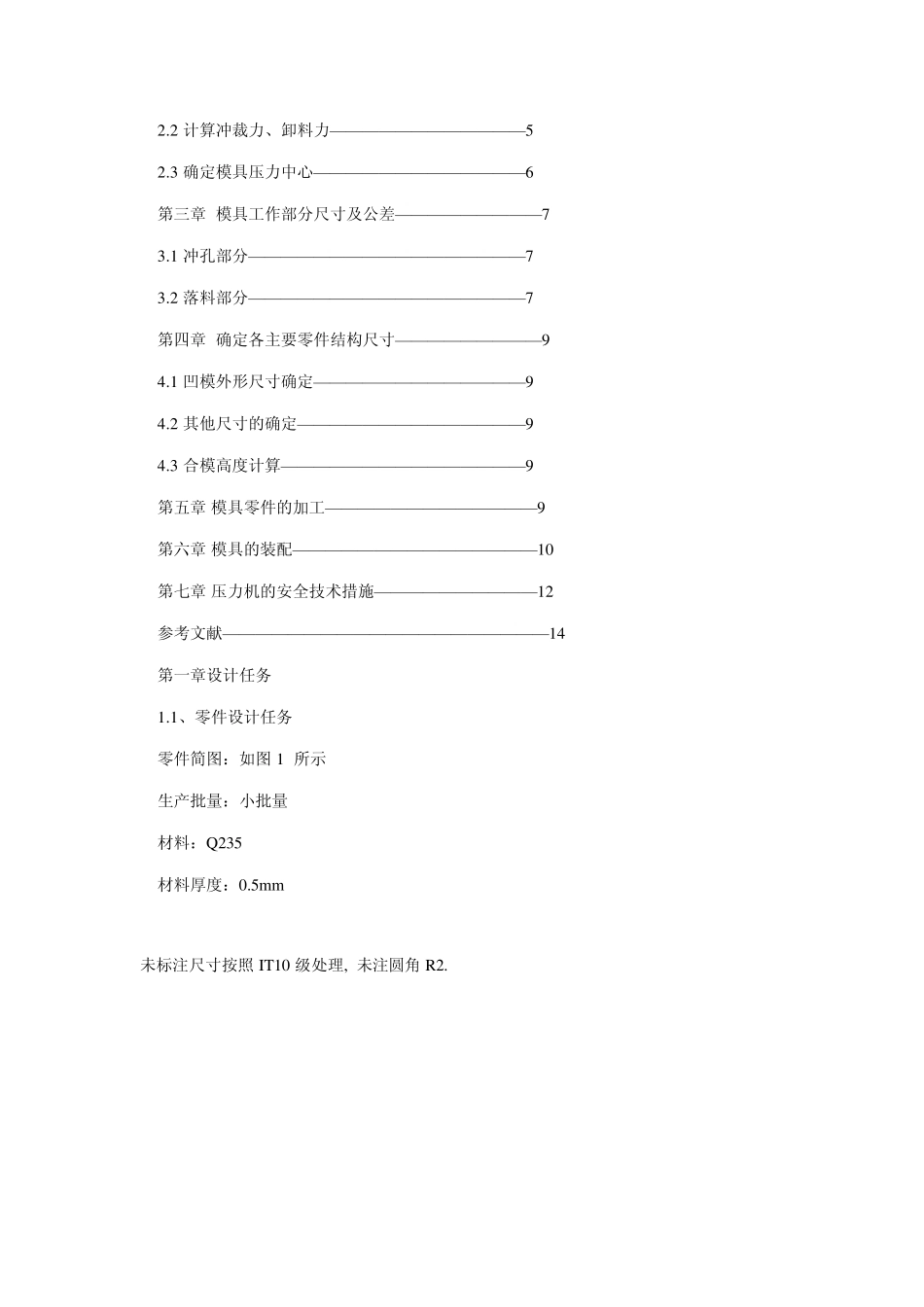

倒装冲孔落料复合模_第1页
1/18

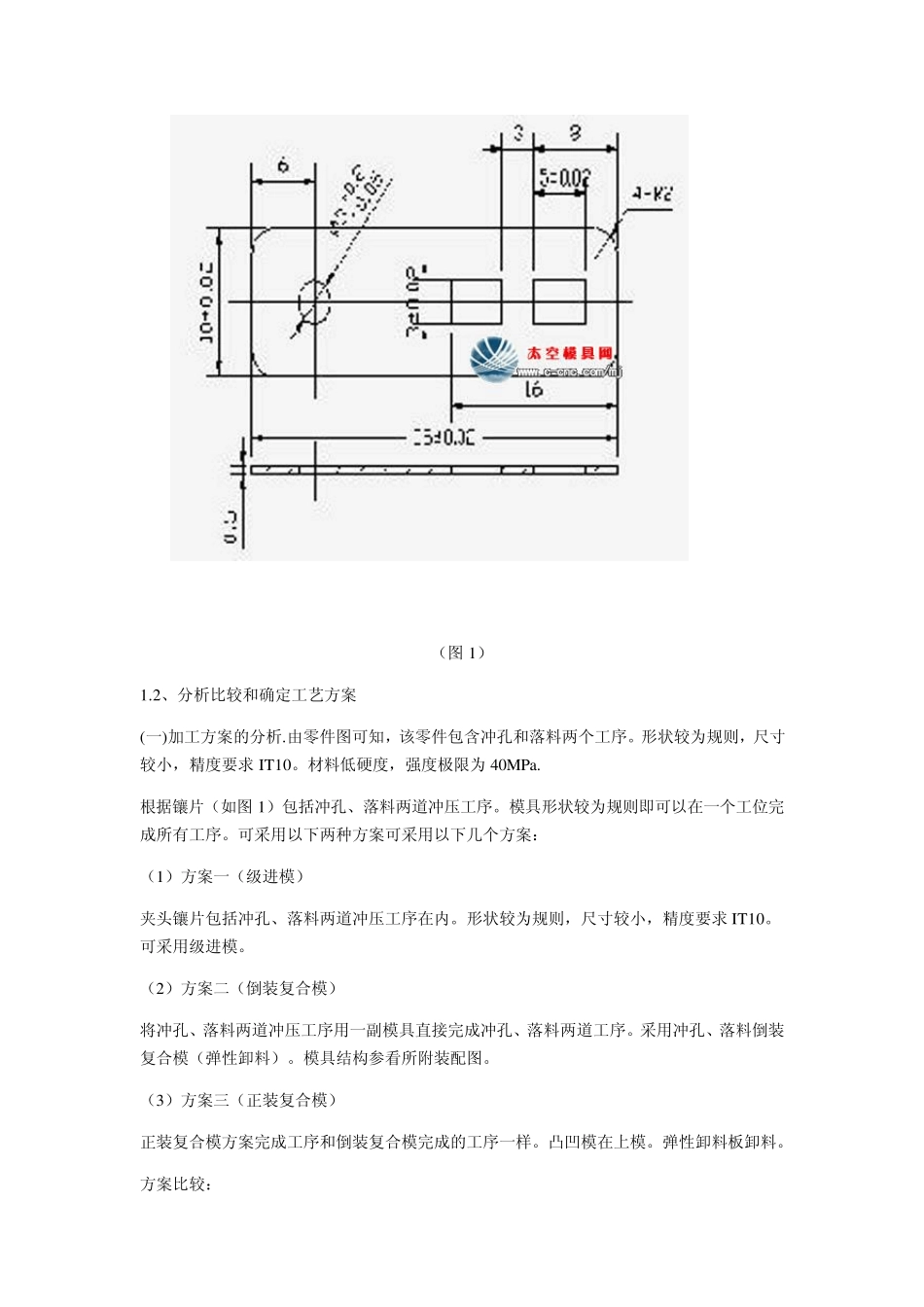

倒装冲孔落料复合模_第2页
2/18

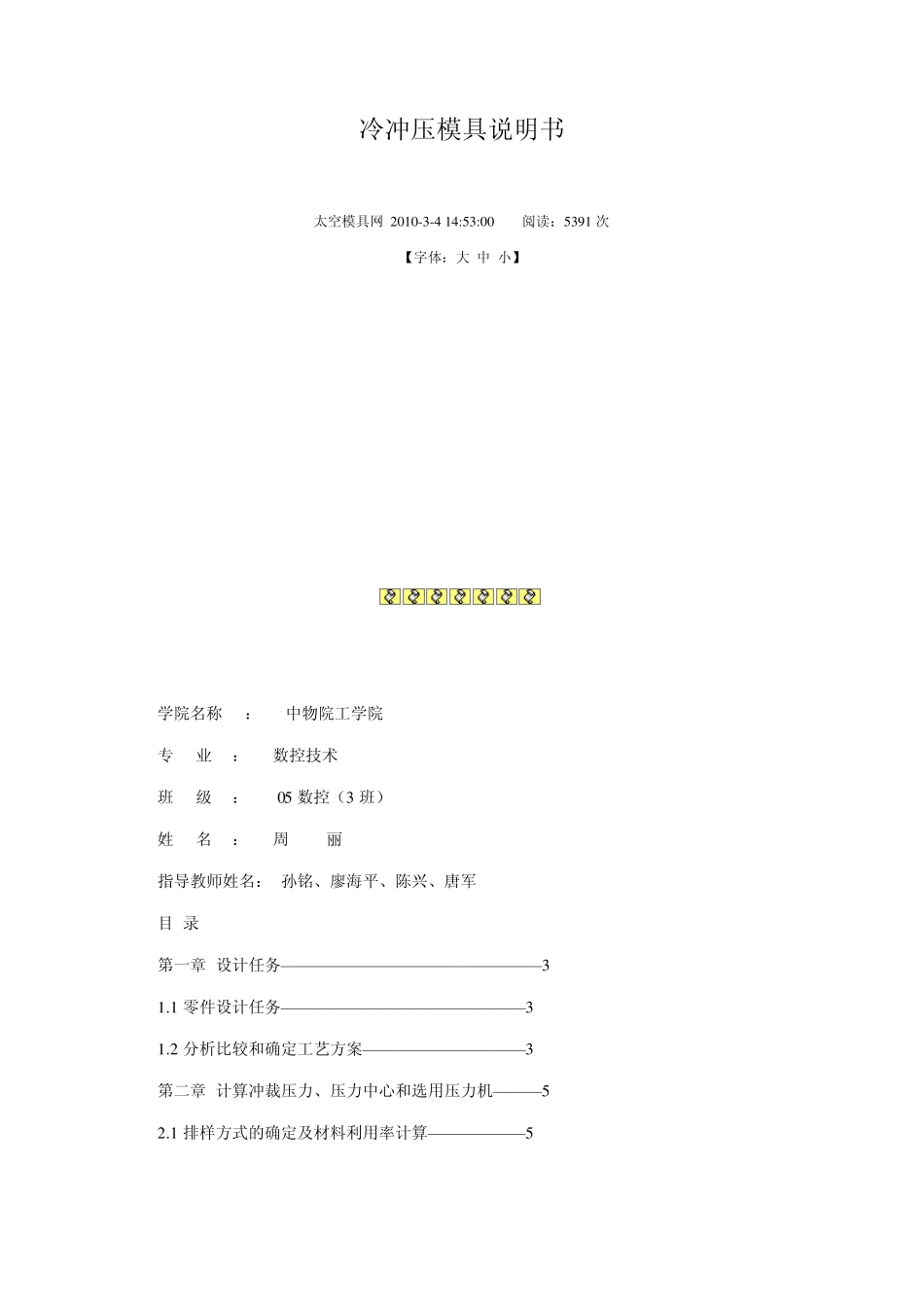

倒装冲孔落料复合模_第3页
3/18
冷冲压模具说明书 太空模具网 2010-3-4 14:53:00 阅读:5391 次 【字体:大 中 小】 学院名称 : 中物院工学院 专 业 : 数控技术 班 级 : 05 数控(3 班) 姓 名 : 周 丽 指导教师姓名: 孙铭、廖海平、陈兴、唐军 目 录 第一章 设计任务————————————————3 1.1 零件设计任务———————————————3 1.2 分析比较和确定工艺方案——————————3 第二章 计算冲裁压力、压力中心和选用压力机———5 2.1 排样方式的确定及材料利用率计算——————5 2.2 计算冲裁力、卸料力————————————5 2.3 确定模具压力中心—————————————6 第三章 模具工作部分尺寸及公差—————————7 3.1 冲孔部分—————————————————7 3.2 落料部分—————————————————7 第四章 确定各主要零件结构尺寸—————————9 4.1 凹模外形尺寸确定—————————————9 4.2 其他尺寸的确定——————————————9 4.3 合模高度计算———————————————9 第五章 模具零件的加工—————————————9 第六章 模具的装配———————————————10 第七章 压力机的安全技术措施——————————12 参考文献————————————————————14 第一章设计任务 1.1、零件设计任务 零件简图:如图 1 所示 生产批量:小批量 材料:Q235 材料厚度:0.5m m 未标注尺寸按照 IT10 级处理, 未注圆角 R2. (图1) 1.2、分析比较和确定工艺方案 (一)加工方案的分析.由零件图可知,该零件包含冲孔和落料两个工序。形状较为规则,尺寸较小,精度要求 IT10。材料低硬度,强度极限为 40MPa. 根据镶片(如图1)包括冲孔、落料两道冲压工序。模具形状较为规则即可以在一个工位完成所有工序。可采用以下两种方案可采用以下几个方案: (1)方案一(级进模) 夹头镶片包括冲孔、落料两道冲压工序在内。形状较为规则,尺寸较小,精度要求 IT10。可采用级进模。 (2)方案二(倒装复合模) 将冲孔、落料两道冲压工序用一副模具直接完成冲孔、落料两道工序。采用冲孔、落料倒装复合模(弹性卸料)。模具结构参看所附装配图。 (3)方案三(正装复合模) 正装复合模方案完成工序和倒装复合模完成的工序一样。凸凹模在上模。弹性卸料板卸料。 方案比...
