储气罐安装方案

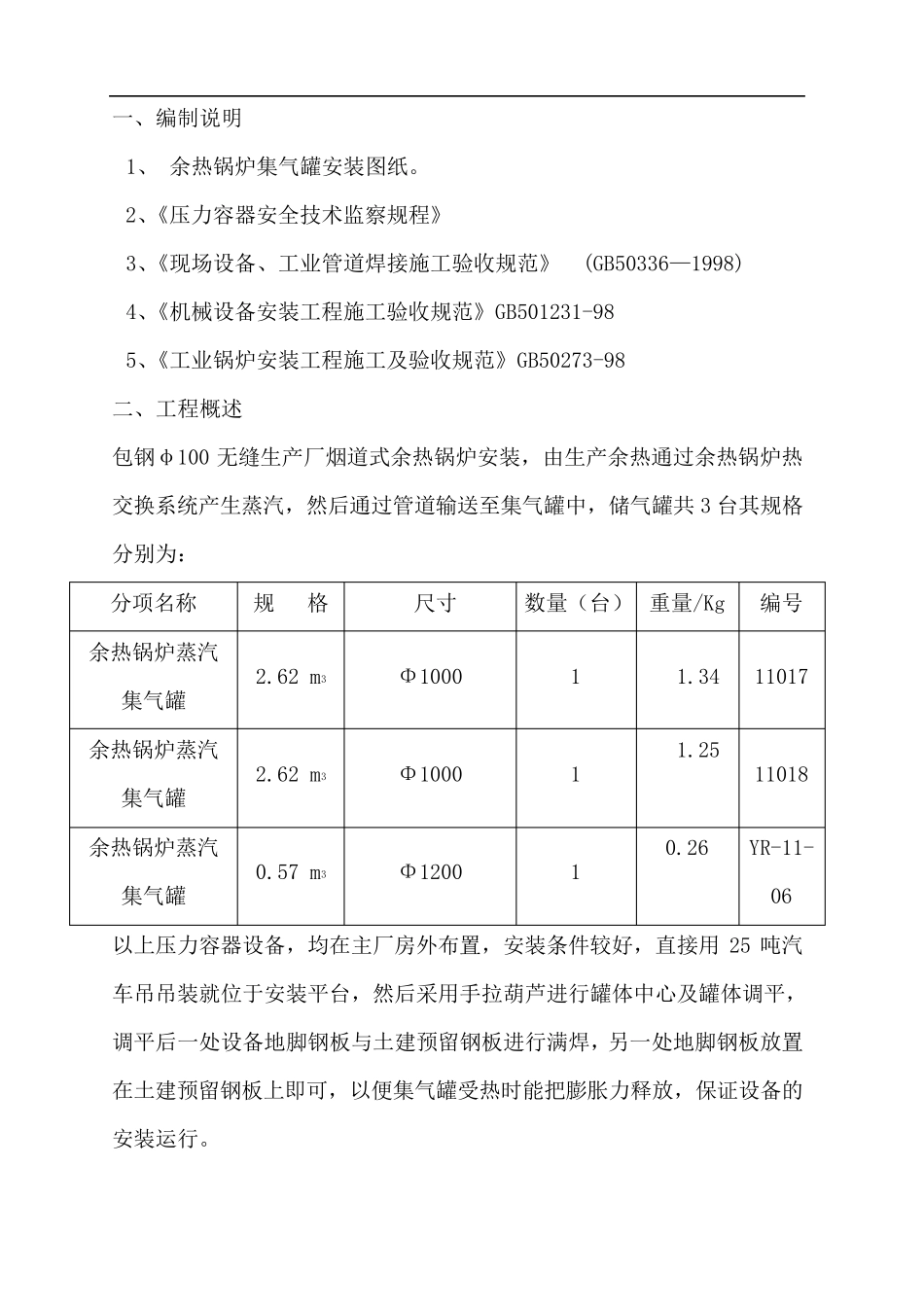

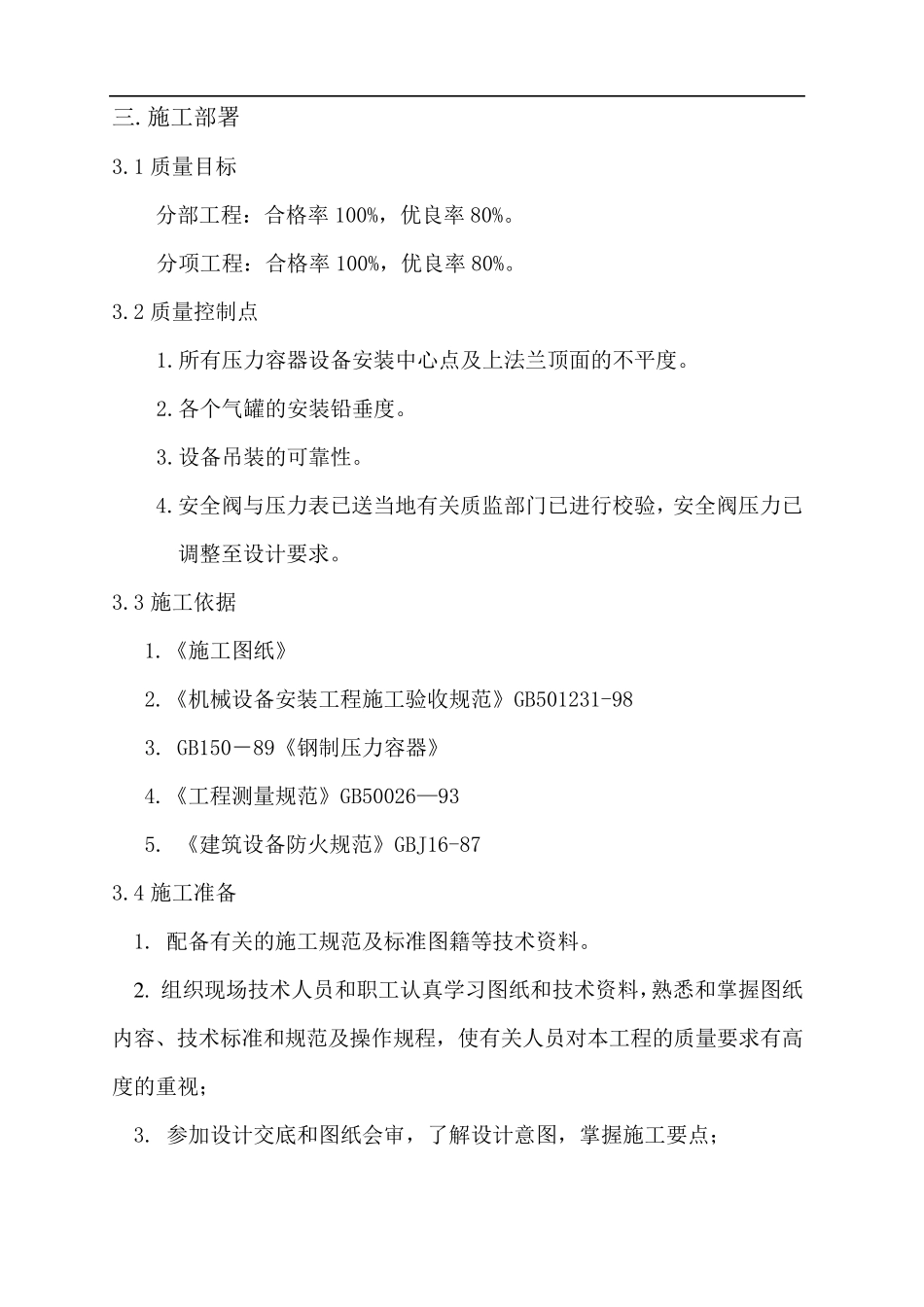

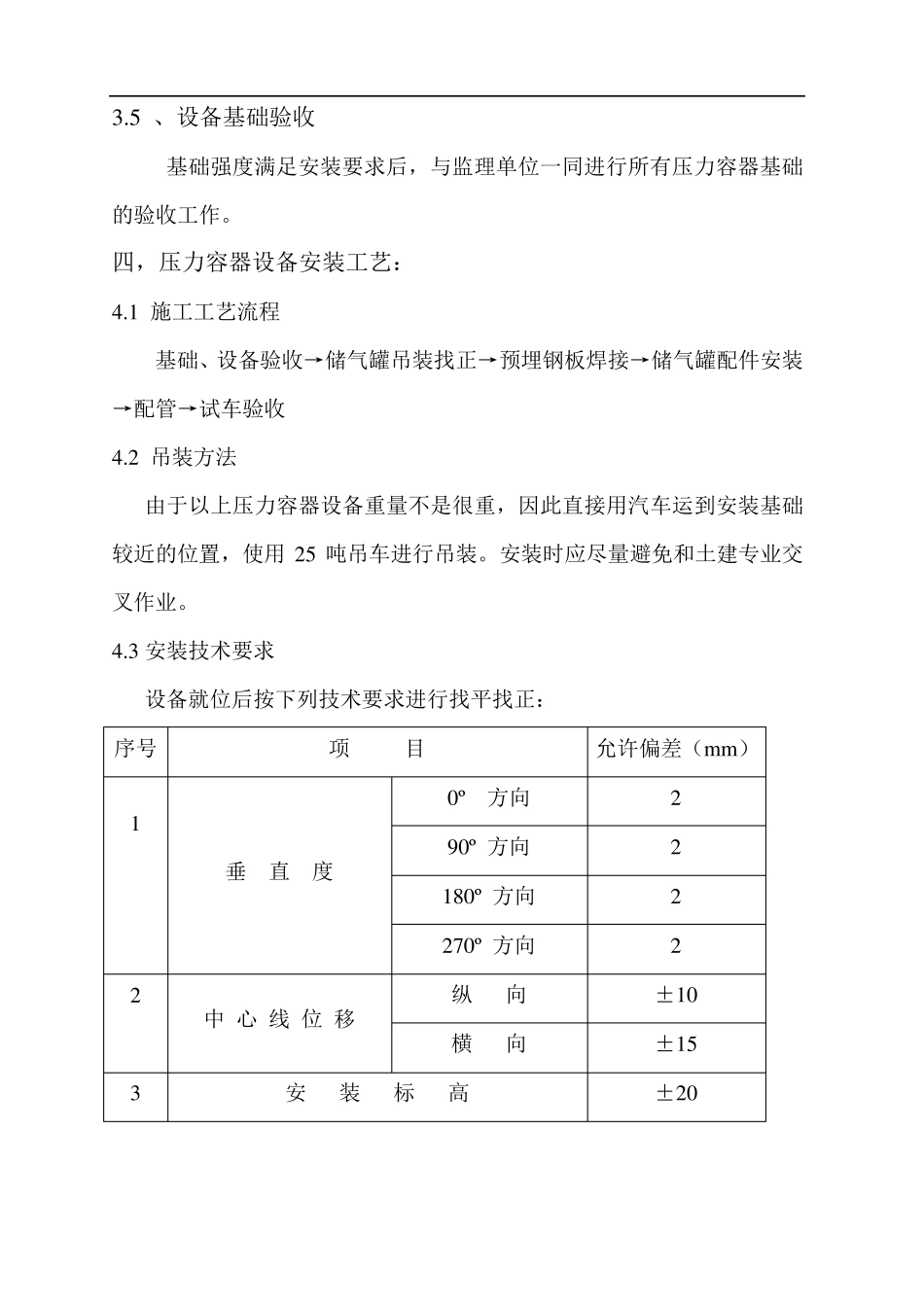

一、编制说明 1、 余热锅炉集气罐安装图纸。 2、《压力容器安全技术监察规程》 3、《现场设备、工业管道焊接施工验收规范》 (GB50336—1998) 4、《机械设备安装工程施工验收规范》GB501231-98 5、《工业锅炉安装工程施工及验收规范》GB50273-98 二、工程概述 包钢φ100 无缝生产厂烟道式余热锅炉安装，由生产余热通过余热锅炉热交换系统产生蒸汽，然后通过管道输送至集气罐中，储气罐共3 台其规格分别为： 分项名称 规 格 尺寸 数量（台） 重量/Kg 编号 余热锅炉蒸汽集气罐 2.62 m3 Φ1000 1 1.34 11017 余热锅炉蒸汽集气罐 2.62 m3 Φ1000 1 1.25 11018 余热锅炉蒸汽集气罐 0.57 m3 Φ1200 1 0.26 YR-11-06 以上压力容器设备，均在主厂房外布置，安装条件较好，直接用 25 吨汽车吊吊装就位于安装平台，然后采用手拉葫芦进行罐体中心及罐体调平，调平后一处设备地脚钢板与土建预留钢板进行满焊，另一处地脚钢板放置在土建预留钢板上即可，以便集气罐受热时能把膨胀力释放，保证设备的安装运行。 三.施工部署 3.1 质量目标 分部工程：合格率100%，优良率80%。 分项工程：合格率100%，优良率80%。 3.2 质量控制点 1.所有压力容器设备安装中心点及上法兰顶面的不平度。 2.各个气罐的安装铅垂度。 3.设备吊装的可靠性。 4.安全阀与压力表已送当地有关质监部门已进行校验，安全阀压力已调整至设计要求。 3.3 施工依据 1.《施工图纸》 2.《机械设备安装工程施工验收规范》GB501231-98 3. GB150－89《钢制压力容器》 4.《工程测量规范》GB50026—93 5. 《建筑设备防火规范》GBJ16-87 3.4 施工准备 1. 配备有关的施工规范及标准图籍等技术资料。 2 . 组织现场技术人员和职工认真学习图纸和技术资料，熟悉和掌握图纸内容、技术标准和规范及操作规程，使有关人员对本工程的质量要求有高度的重视； 3. 参加设计交底和图纸会审，了解设计意图，掌握施工要点； 3.5 、设备基础验收 基础强度满足安装要求后，与监理单位一同进行所有压力容器基础的验收工作。 四，压力容器设备安装工艺： 4.1 施工工艺流程 基础、设备验收→储气罐吊装找正→预埋钢板焊接→储气罐配件安装→配管→试车验收 4.2 吊装方法 由于以上压力容器设备重量不是很重，因此直接用汽车运到安装基础较近的位置，使用25 吨吊车进行吊装。安装时应尽量避免和土建专业交叉作业。 4.3 安装技术要求 设备就位...
