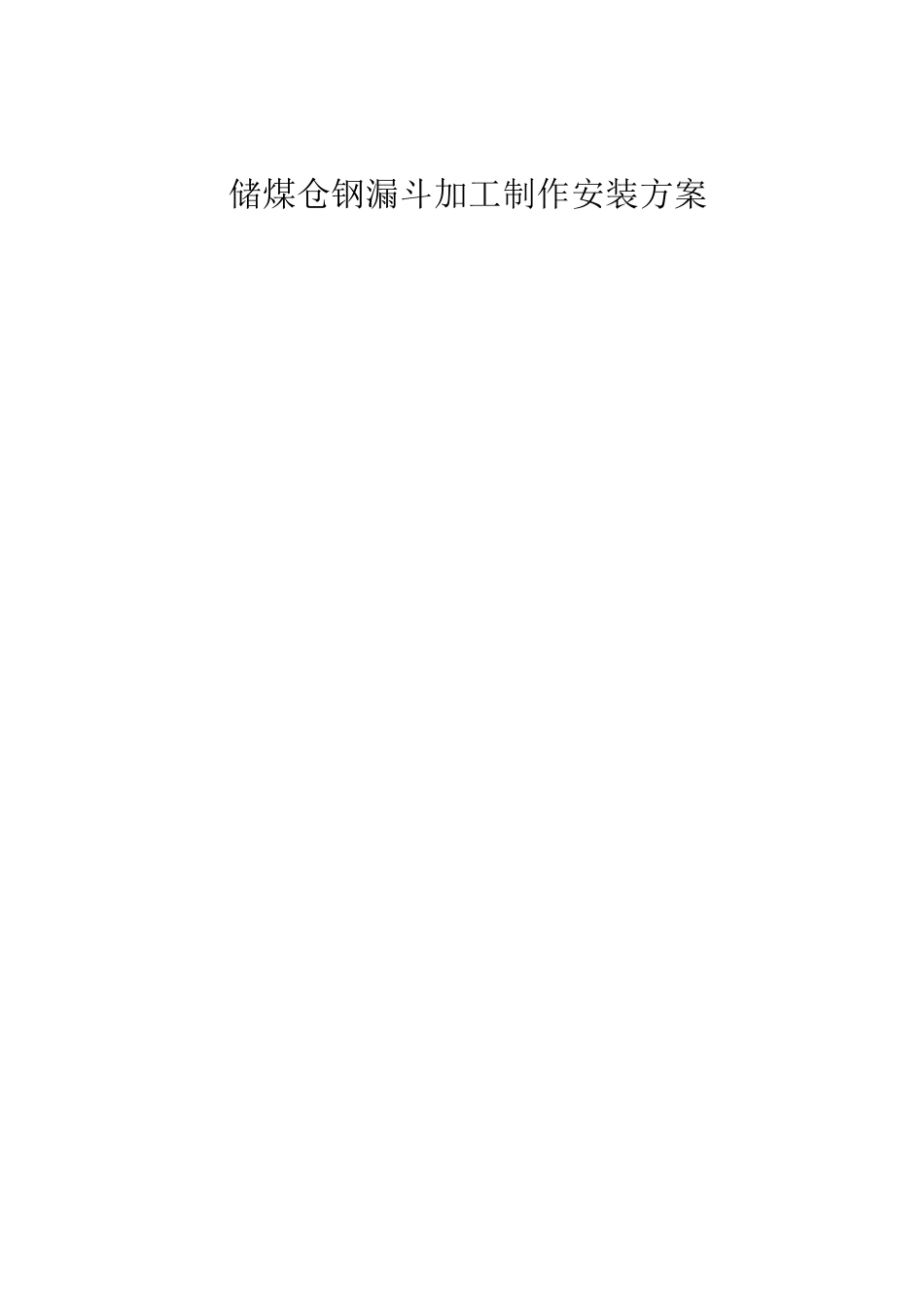

储煤仓钢漏斗加工制作安装方案

储煤仓钢漏斗加工制作安装方案_第1页
1/15
储煤仓钢漏斗加工制作安装方案_第2页
2/15
储煤仓钢漏斗加工制作安装方案_第3页
3/15

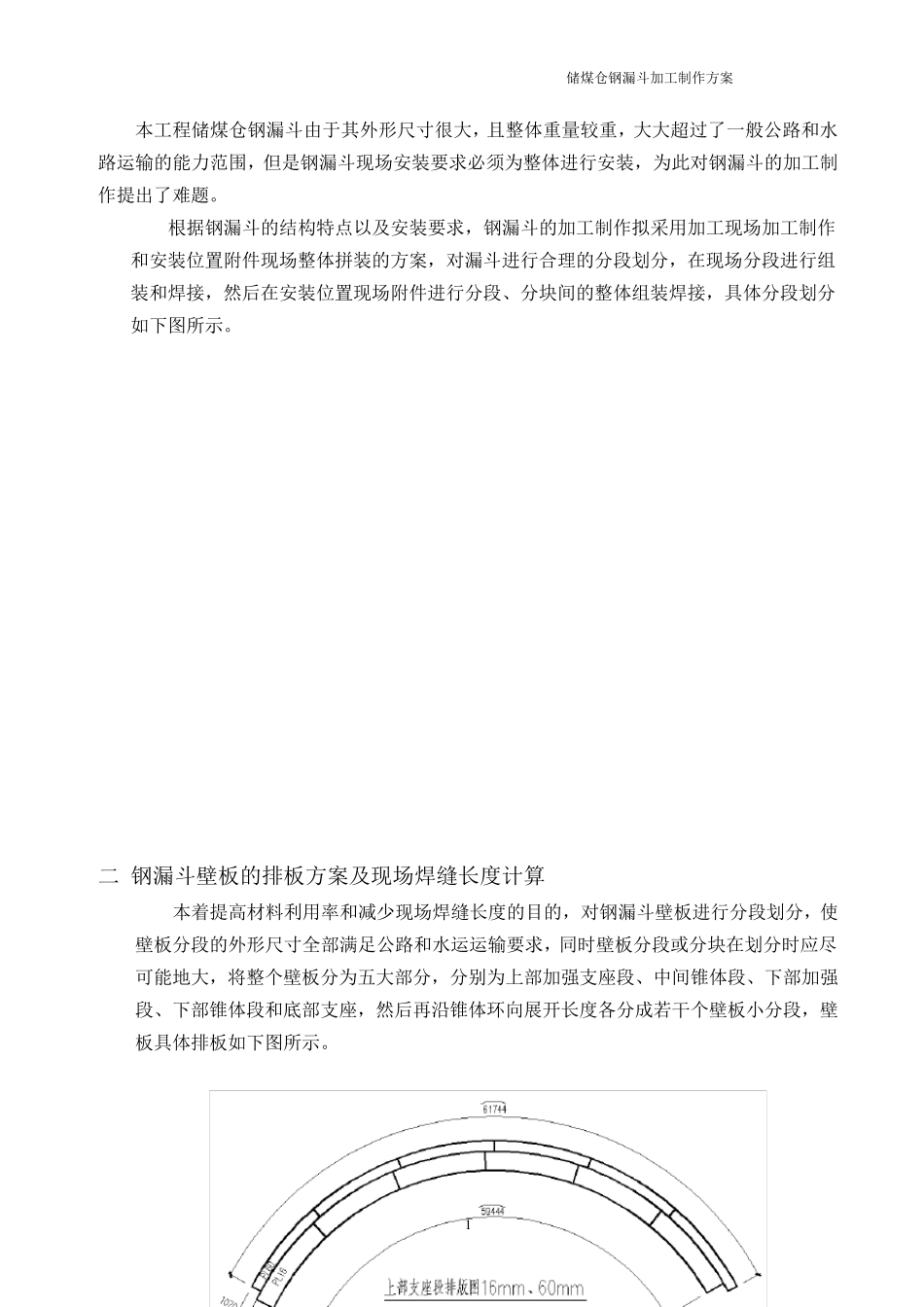

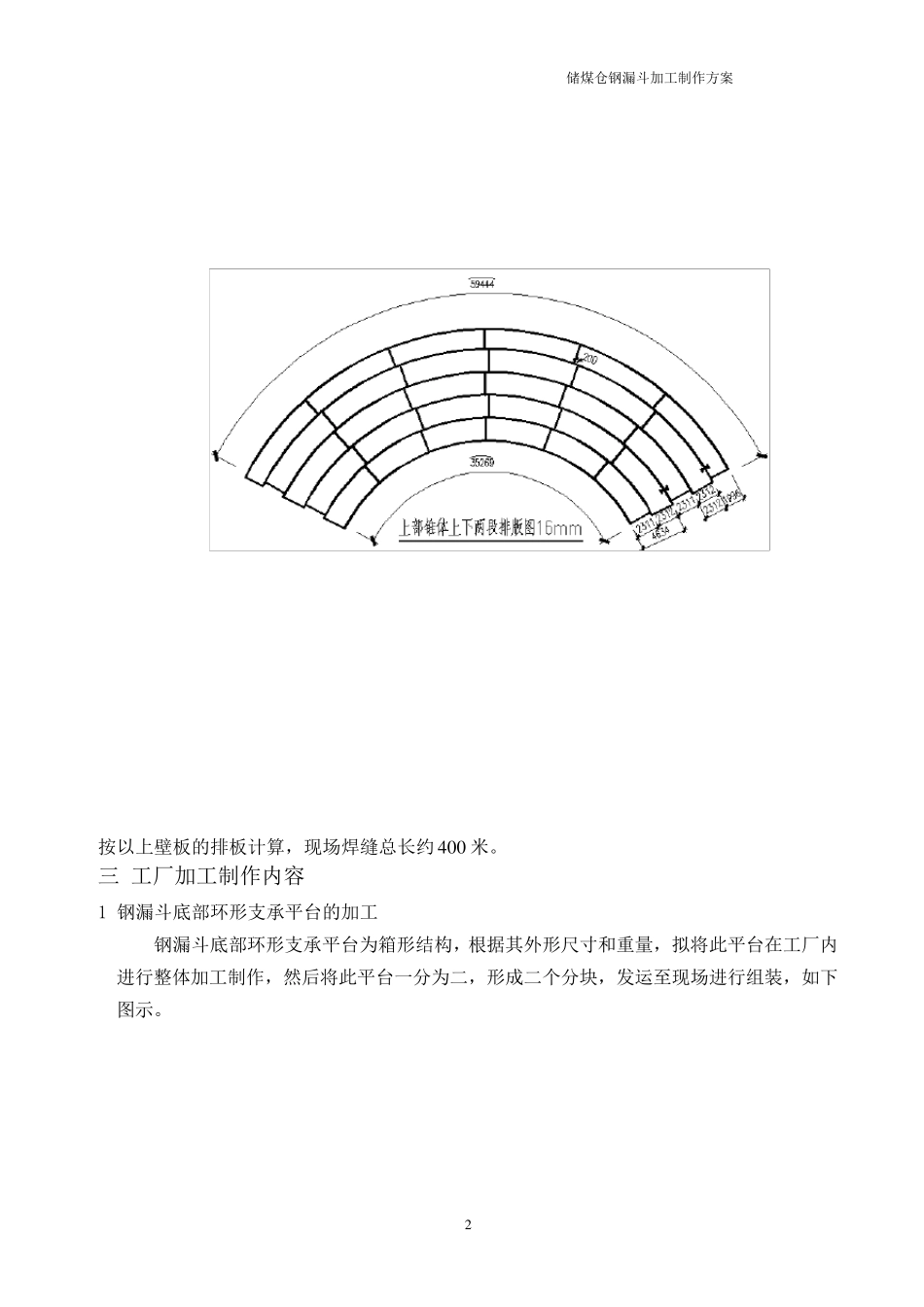

储煤仓钢漏斗加工制作安装方案 储煤仓钢漏斗加工制作方案 1 本工程储煤仓钢漏斗由于其外形尺寸很大,且整体重量较重,大大超过了一般公路和水路运输的能力范围,但是钢漏斗现场安装要求必须为整体进行安装,为此对钢漏斗的加工制作提出了难题。 根据钢漏斗的结构特点以及安装要求,钢漏斗的加工制作拟采用加工现场加工制作和安装位置附件现场整体拼装的方案,对漏斗进行合理的分段划分,在现场分段进行组装和焊接,然后在安装位置现场附件进行分段、分块间的整体组装焊接,具体分段划分如下图所示。 二 钢漏斗壁板的排板方案及现场焊缝长度计算 本着提高材料利用率和减少现场焊缝长度的目的,对钢漏斗壁板进行分段划分,使壁板分段的外形尺寸全部满足公路和水运运输要求,同时壁板分段或分块在划分时应尽可能地大,将整个壁板分为五大部分,分别为上部加强支座段、中间锥体段、下部加强段、下部锥体段和底部支座,然后再沿锥体环向展开长度各分成若干个壁板小分段,壁板具体排板如下图所示。 储煤仓钢漏斗加工制作方案 2 按以上壁板的排板计算,现场焊缝总长约4 0 0 米。 三 工厂加工制作内容 1 钢漏斗底部环形支承平台的加工 钢漏斗底部环形支承平台为箱形结构,根据其外形尺寸和重量,拟将此平台在工厂内进行整体加工制作,然后将此平台一分为二,形成二个分块,发运至现场进行组装,如下图示。 储煤仓钢漏斗加工制作方案 3 2 钢漏斗上部支座段加工制作 钢漏斗上部支座分段,根据其外形尺寸和分段重量,拟将此分段在工厂内进行整体加工制作,为减少现场焊接工作量,上部支座分段制作时要求带上一段15m m 中间锥体,整体制作后,沿圆周方向分为6 个小分段,发运至现场进行整体拼装,如下图示。 四 现场整体拼装方案 1 现场拼装场地及辅助用地要求 钢漏斗现场拼装场地选择在漏斗安装位置就近区域进行拼装,施工总平面布置合理与否,将直接关系到施工进度的快慢和安全文明施工管理水平的高低。为保证现场施工顺利进行,现场施工总平面布置需要遵循以下原则: (1) 在满足施工的条件下,尽量节约施工用地; (2) 在满足施工需要和文明施工的前提下,尽可能减少临时建设的投资; (3) 在保证场内交通运输畅通和满足施工对材料要求的前提下,最大限度的减少场内运输, 特别是减少场内二次倒运; 储煤仓钢漏斗加工制作方案 4 (4) 符合施工现场卫生及安全技术要求和防火规范。 (5) 钢漏斗拼装区以及吊车行走路...
