储罐几何尺寸检查记录

储罐几何尺寸检查记录_第1页
1/15

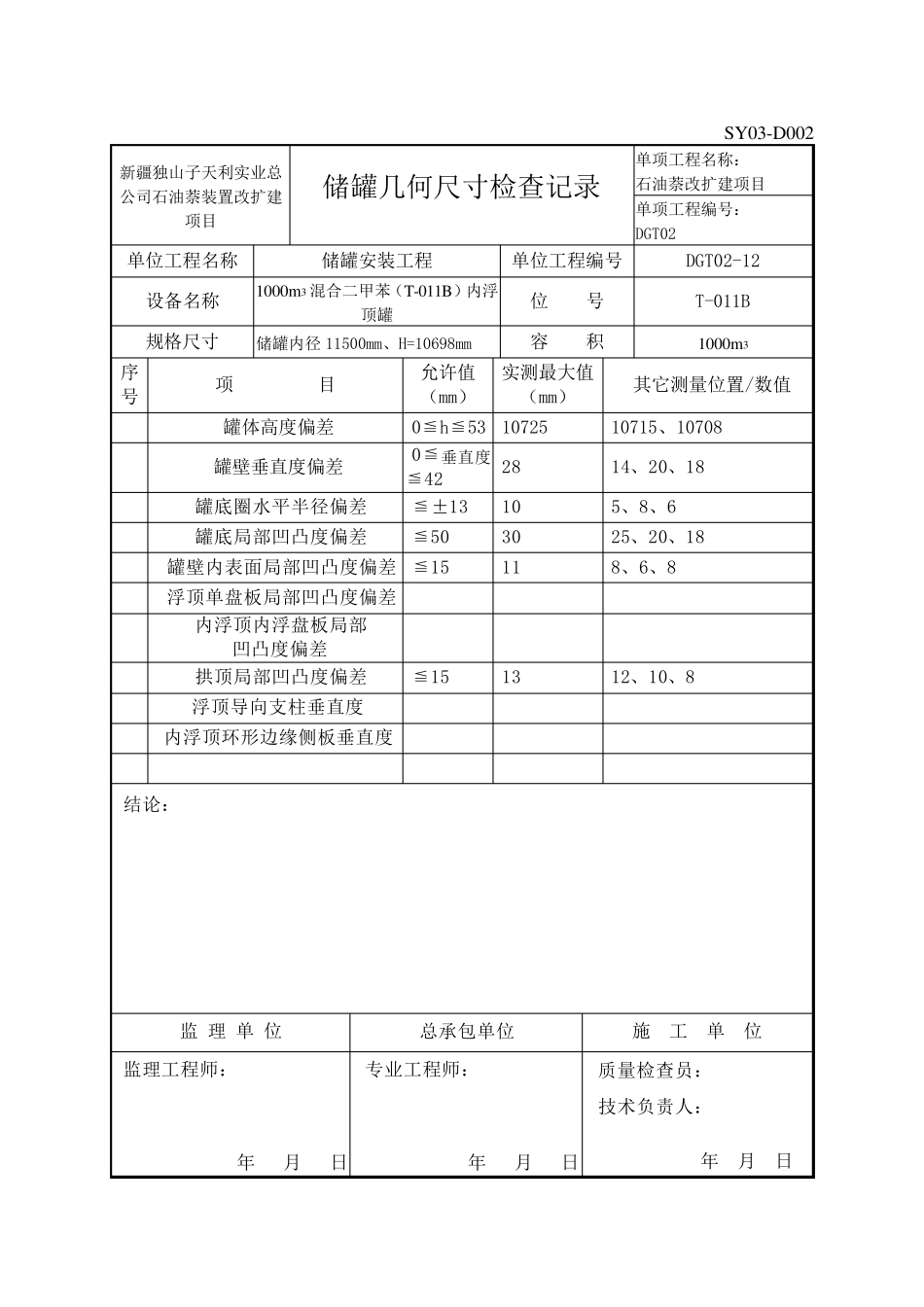

储罐几何尺寸检查记录_第2页
2/15
储罐几何尺寸检查记录_第3页
3/15
SY03-D002 新疆独山子天利实业总公司石油萘装置改扩建项目 储罐几何尺寸检查记录 单项工程名称: 石油萘改扩建项目 单项工程编号: DGT02 单位工程名称 储罐安装工程 单位工程编号 DGT02-12 设备名称 1000m3 混合二甲苯(T-011A)内浮顶罐 位 号 T-011A 规格尺寸 储罐内径11500mm、H=10698mm 容 积 1000m3 序 号 项 目 允许值 (mm) 实测最大值 (mm) 其它测量位置/数值 罐体高度偏差 0≦h≦53 10720 10708、10715 罐壁垂直度偏差 0≦垂直度≦42 23 15、20、21 罐底圈水平半径偏差 ≦±13 12、 8、6、10 罐底局部凹凸度偏差 ≦50 30 20、16、17 罐壁内表面局部凹凸度偏差 ≦15 12 4、11、9 浮顶单盘板局部凹凸度偏差 内浮顶内浮盘板局部 凹凸度偏差 拱顶局部凹凸度偏差 ≦15 14 10、8、12 浮顶导向支柱垂直度 内浮顶环形边缘侧板垂直度 结论: 监 理 单 位 总承包单位 施 工 单 位 监理工程师: 年 月 日 专业工程师: 年 月 日 质量检查员: 技术负责人: 年 月 日 SY03-D002 新疆独山子天利实业总公司石油萘装置改扩建项目 储罐几何尺寸检查记录 单项工程名称: 石油萘改扩建项目 单项工程编号: DGT02 单位工程名称 储罐安装工程 单位工程编号 DGT02-12 设备名称 1000m3 混合二甲苯(T-011B)内浮顶罐 位 号 T-011B 规格尺寸 储罐内径11500mm、H=10698mm 容 积 1000m3 序 号 项 目 允许值 (mm) 实测最大值 (mm) 其它测量位置/数值 罐体高度偏差 0≦h≦53 10725 10715、10708 罐壁垂直度偏差 0≦垂直度≦42 28 14、20、18 罐底圈水平半径偏差 ≦±13 10 5、8、6 罐底局部凹凸度偏差 ≦50 30 25、20、18 罐壁内表面局部凹凸度偏差 ≦15 11 8、6、8 浮顶单盘板局部凹凸度偏差 内浮顶内浮盘板局部 凹凸度偏差 拱顶局部凹凸度偏差 ≦15 13 12、10、8 浮顶导向支柱垂直度 内浮顶环形边缘侧板垂直度 结论: 监 理 单 位 总承包单位 施 工 单 位 监理工程师: 年 月 日 专业工程师: 年 月 日 质量检查员: 技术负责人: 年 月 日 SY03-D002 新疆独山子天利实业总公司石油萘装置改扩建项目 储罐几何尺寸检查记录 单项工程名称: 石油萘改扩建项目 单项工程编号: DGT02 单位工程名称 储罐安装工程 单位工程编号 DGT02-12 设备名称 1000m3 混合四甲苯(T-0...
