储罐制作安装施工方案

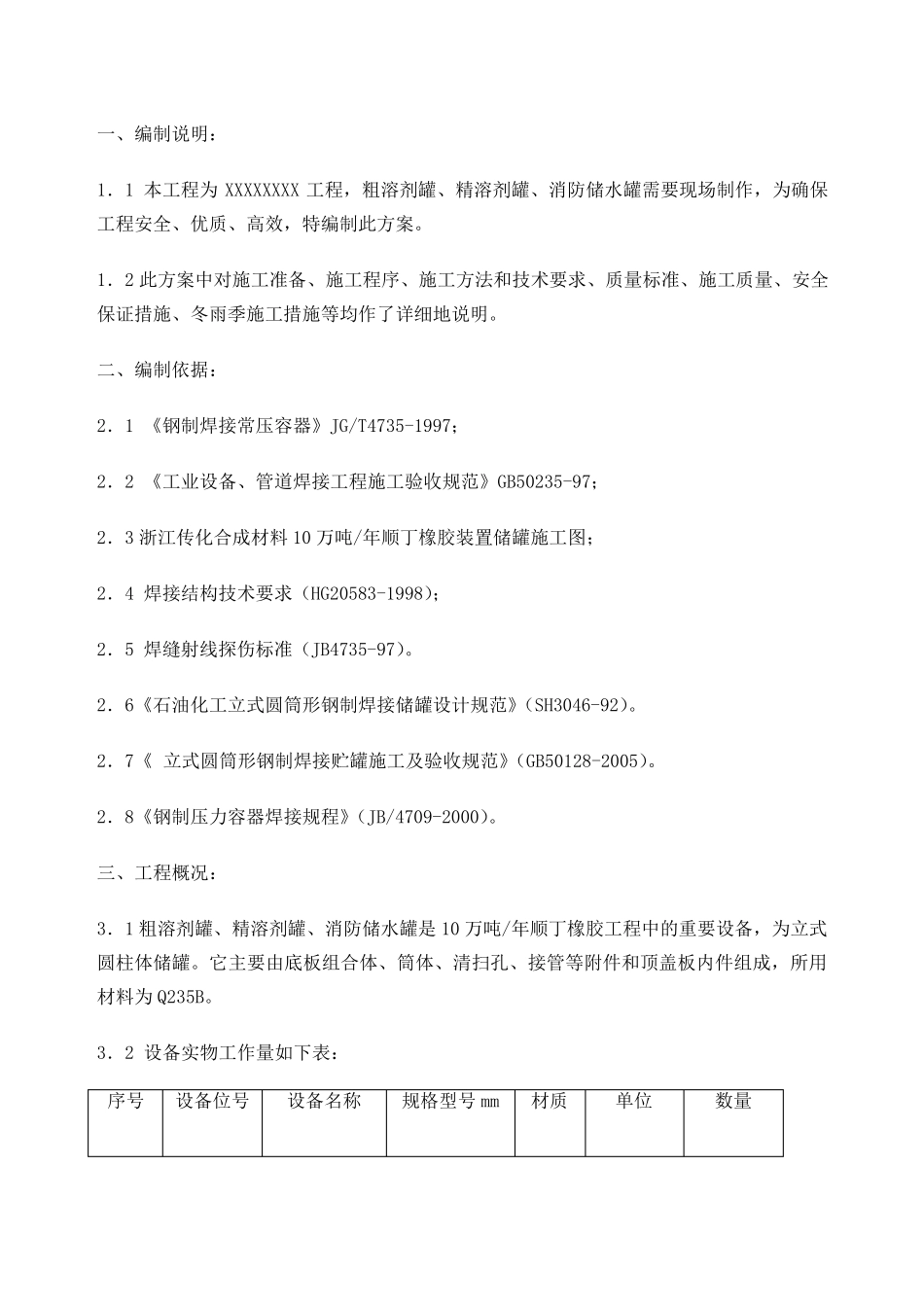

一、编制说明： 1．1 本工程为 XXXXXXXX 工程，粗溶剂罐、精溶剂罐、消防储水罐需要现场制作，为确保工程安全、优质、高效，特编制此方案。 1．2 此方案中对施工准备、施工程序、施工方法和技术要求、质量标准、施工质量、安全保证措施、冬雨季施工措施等均作了详细地说明。 二、编制依据： 2．1 《钢制焊接常压容器》JG/T4735-1997； 2．2 《工业设备、管道焊接工程施工验收规范》GB50235-97； 2．3 浙江传化合成材料 10 万吨/年顺丁橡胶装置储罐施工图； 2．4 焊接结构技术要求（HG20583-1998）； 2．5 焊缝射线探伤标准（JB4735-97）。 2．6《石油化工立式圆筒形钢制焊接储罐设计规范》（SH3046-92）。 2．7《 立式圆筒形钢制焊接贮罐施工及验收规范》（GB50128-2005）。 2．8《钢制压力容器焊接规程》（JB/4709-2000）。 三、工程概况： 3．1 粗溶剂罐、精溶剂罐、消防储水罐是 10 万吨/年顺丁橡胶工程中的重要设备，为立式圆柱体储罐。它主要由底板组合体、筒体、清扫孔、接管等附件和顶盖板内件组成，所用材料为 Q235B。 3．2 设备实物工作量如下表： 序号 设备位号 设备名称 规格型号 mm 材质 单位 数量 1 T-7101 粗 溶 剂 罐 14500 Q235B 台 1 2 T-7102 精 溶 剂 罐 14500 Q235B 台 1 3 V-8311A 消 防 储 水 罐 17000 Q235B 台 1 4 V-8311B 消 防 储 水 罐 17000 Q235B 台 1 四 、 施 工 准 备 ： 4． 1 技 术 准 备 4． 1． 1 组 织 有 关 人 员 对 图 纸 进 行 会 审 ， 及 时 发 现 并 解 决 图 纸 中 存 在 的 问 题 。 4． 1． 2 施 工 方 案 已 经 审 批 ， 并 对 施 工 人 员 进 行 技 术 交 底 和 技 术 培 训 ， 明 确 施 工 方 法 /施 工程 序 及 质 量 标 准 要 求 。 4． 1． 3 审 查 原 材 料 质 量 证 明 书 ， 组 织 材 料 验 收 、 清 点 ， 现 场 的 原 材 料 应 对 其 规 格 、 数 量 、质 量 进 行 检 查 。 4． 1． 4 确 认 焊 工 资 格 ， 凡 参 加 成 品 硫 酸 罐 施 工 的 焊 工 ， 必 须 持 劳 动 部 门 颁 发 的 且 钢 材 组别 、 焊 接 方 法 和 焊 接 位 置 与 实 际 工 程 相 一 致 的 焊 接 资 格 证 ， ...
