储罐制作方案

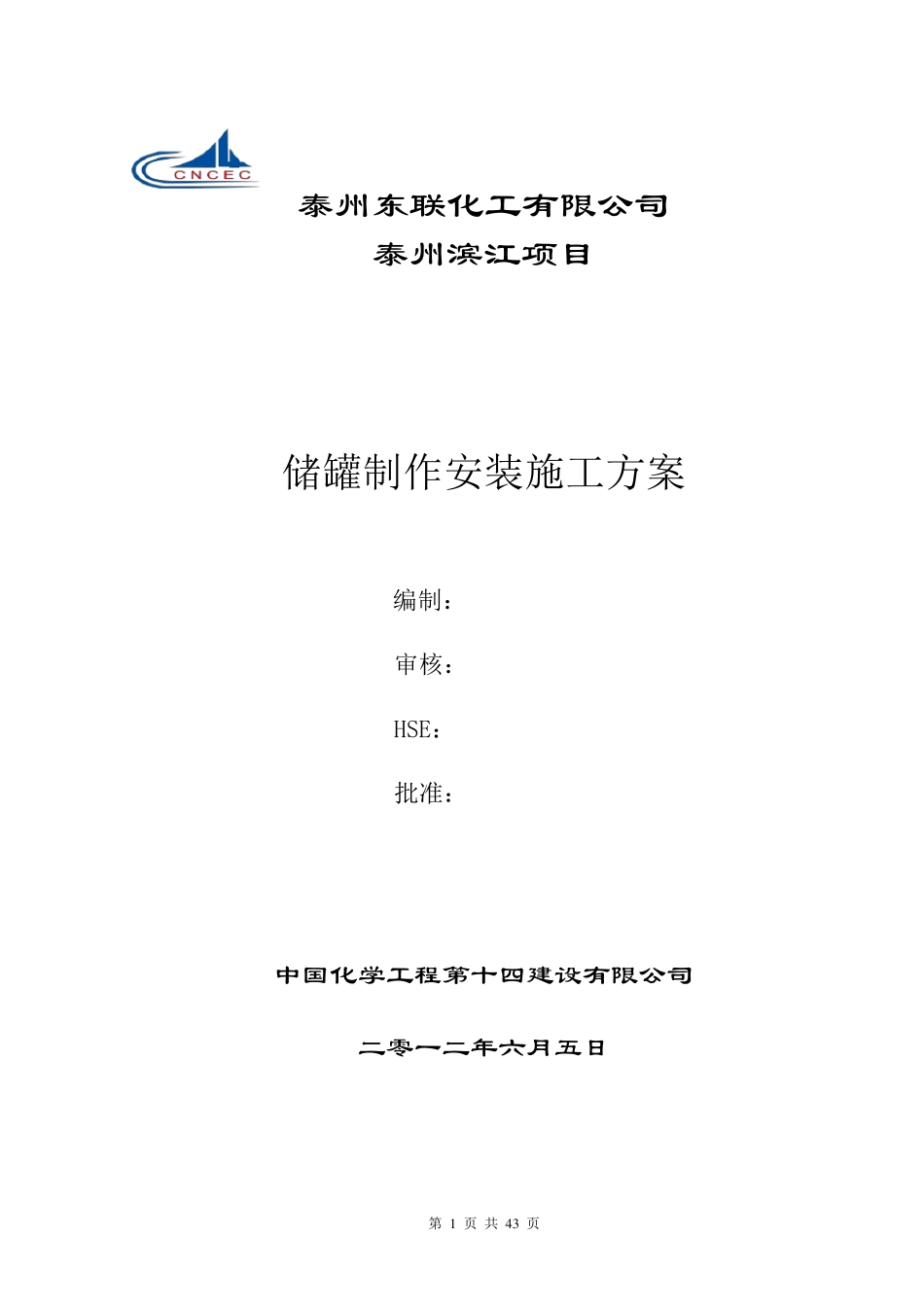

第 1 页 共 4 3 页 泰州东联化工有限公司 泰州滨江项目 储罐制作安装施工方案 编制： 审核： HSE： 批准： 中国化学工程第十四建设有限公司 二零一二年六月五日 第 2 页 共 4 3 页 目 录 第一章 工程概况 ...................................... 3 第二章 施工准备 ...................................... 4 第三章 原材料检验 .................................... 6 第四章 储罐施工工艺 .................................. 7 第五章 罐体的焊接 ................................... 26 第六章 储罐试验 ..................................... 29 第七章 储罐防腐 ..................................... 31 第八章 质量保证措施及控制计划 ....................... 31 第九章 施工安全保证措施及控制计划.................... 35 第十章 工程进度保证措施及控制计划.................... 43 第十一章 特殊气候和恶天气施工预防措施 ................ 43 第十二章 竣工验收 .................... 错误!未定义书签。 第 3 页 共 4 3 页 第一章 工程概况 一、工程特点 本项目的储罐制作安装属于由我单位承建的泰州东联化工1 万吨/年硫磺回收及40 吨/小时酸性水汽提装置安装的内容。本项目共有各规格拱顶结构储罐5 台，储罐采用Q235-B 材质，设计压力为常压，设计温度90℃，储存介质为酸性水和 MDEA 水溶液。 罐体还包括其他附件：钢平台、盘梯、呼吸阀、液位计口、人孔、采样口、进排料孔、温度计孔、泡沫液进口、透光孔等。 焊缝形式：罐底板及顶板之间为搭接焊缝，罐壁板之间为对接焊缝。 二、编制依据 储罐施工按下列规范及文件要求进行制造、试验和验收。 1、本项目施工合同及有关招投标文件 2、镇海设计院提供的储罐制作图纸 3、公司及项目部有关质量手册及程序文件 4、GB50128-2005《立式圆筒 形钢制焊接油 罐施工及验收规范》 5、NB/T47015-2011《压力容器 焊接规程》 6、JB/T4730-2005《压力容器 无 损 检 测 》 7、HG/T20583-2011《钢制化工容器 结构设计规定 》 8、SHJ3505-1999《石 油 化工施工安全 实 施规程》 9、SH/T3022-2011《石 油 化工设备 和管 道 涂 料防 腐 蚀 设计规范》 10、GB50393-2008《钢质石 油 储罐防 腐 蚀 工程技 术 规范》 . 三 、施工原 则 1、储罐拟 采用群...
