储罐拆除方案

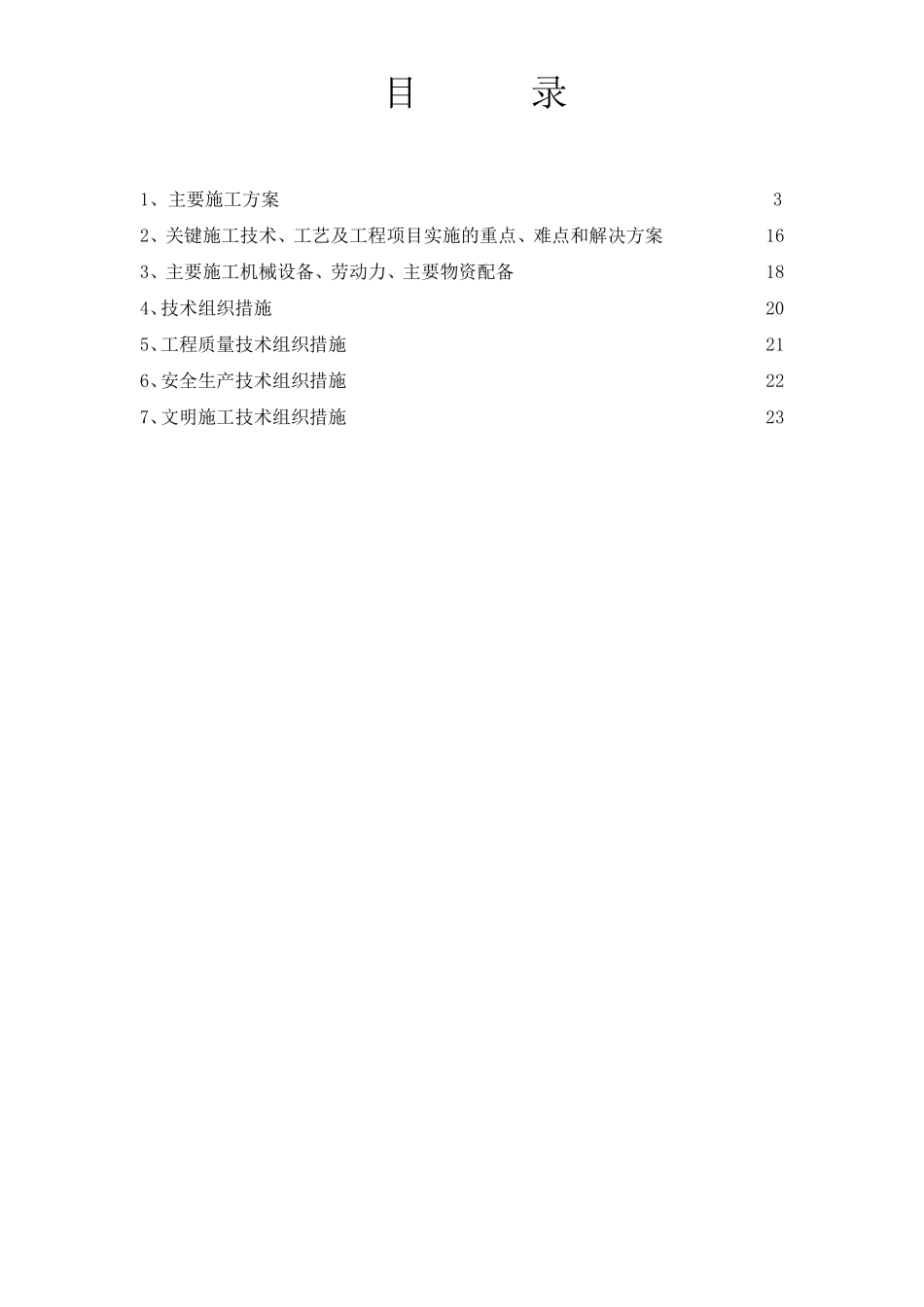

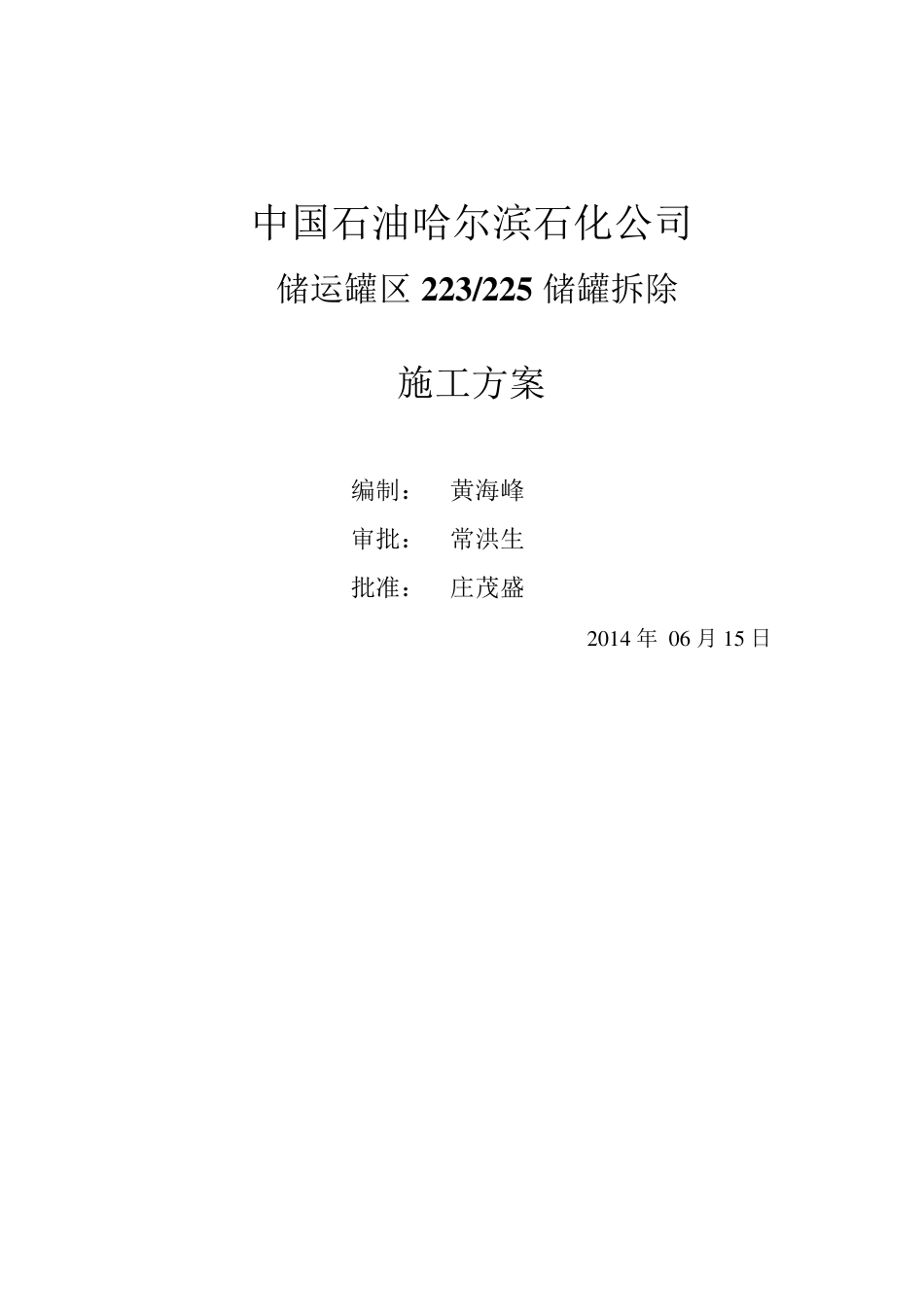

中国石油哈尔滨石化公司 储运罐区 2 2 3 /2 2 5 储罐拆除 施工方案 编制： 黄海峰 审批： 常洪生 批准： 庄茂盛 2 0 1 4 年 0 6 月 1 5 日 目 录 1、主要施工方案 3 2、关键施工技术、工艺及工程项目实施的重点、难点和解决方案 16 3、主要施工机械设备、劳动力、主要物资配备 18 4、技术组织措施 20 5、工程质量技术组织措施 21 6、安全生产技术组织措施 22 7、文明施工技术组织措施 23 1、主要施工方案 1.1 工程简介 工程名称: 储运罐区 2 2 3 /2 2 5 储罐拆除 建设单位: 中国石油哈尔滨石化公司 工程地点: 哈尔滨炼油厂成品车间罐区 1.2 工程内容及主要实物工程量 拆除立式圆柱形储罐 2 座，总罐容共计 10000 立方米 1.3 编制依据 1、《立式圆筒形钢制焊接油罐施工及验收规范》GBJ50128-2005 2、《工业金属管道工程施工及验收规范》GB50235-2010 4、《现场设备、工业管道焊接工程施工及验收规范》GB50236-2011 1.4 施工前准备 1.4.1、技术准备工作 1)储罐施工前,应得到有关部门审批的施工方案或施工组织设计文件。 2)施工前,有关人员应熟悉有关技术文件、法规,并进行技术交底,明确储罐建设工程相关专业配合要求. 3)储罐施工技术人员应根据现场实际情况进行有效的保护措施。 1.4.2 现场准备工作 1)根据施工技术方案的要求,进行施工现场平面布置,一般包括以下设施: A、施工临时电源和临时线路; B、供水、排水管道; C、施工道路; D、半成品构件堆放场地及材料堆放场地; E、材料、配件库房; F、焊材库房及焊条管理、烘干房; G、各专业工种工具房及其 休 息 棚 ; H、焊机 棚 I、起 重 设施和其 它 施工设施堆放场地, J、现场办 公室 K、现场消 防 设施及施工安 全 警 示 牌 等 ; L、此外,施工现场应有排雨水系统,现场平整,基础周围不得积水.供电、供水系统应符合国家和行业现行的有关安全技术法规的规定. 1.4.3 储罐拆除方案: （1）罐底板拆除（罐底边缘板与壁板焊接部位）: 1)罐壁板工序流程为:准备工作→罐壁钢板划线→复验→ 切割→检查→坡口打磨→成型→检查记录→下道工序 A、拆除罐壁板采用半自动切割机和等离子切割机一次切割成型. B、壁板在切割时,防止储罐壁板变形,采用罐壁内胀圈支撑。 C、边缘板及中幅板切割拆除时采用气刨作业，防止罐底板以下沥青砂的损坏。 D、气刨应沿原焊道切割作业。局部采用气割处理。...
