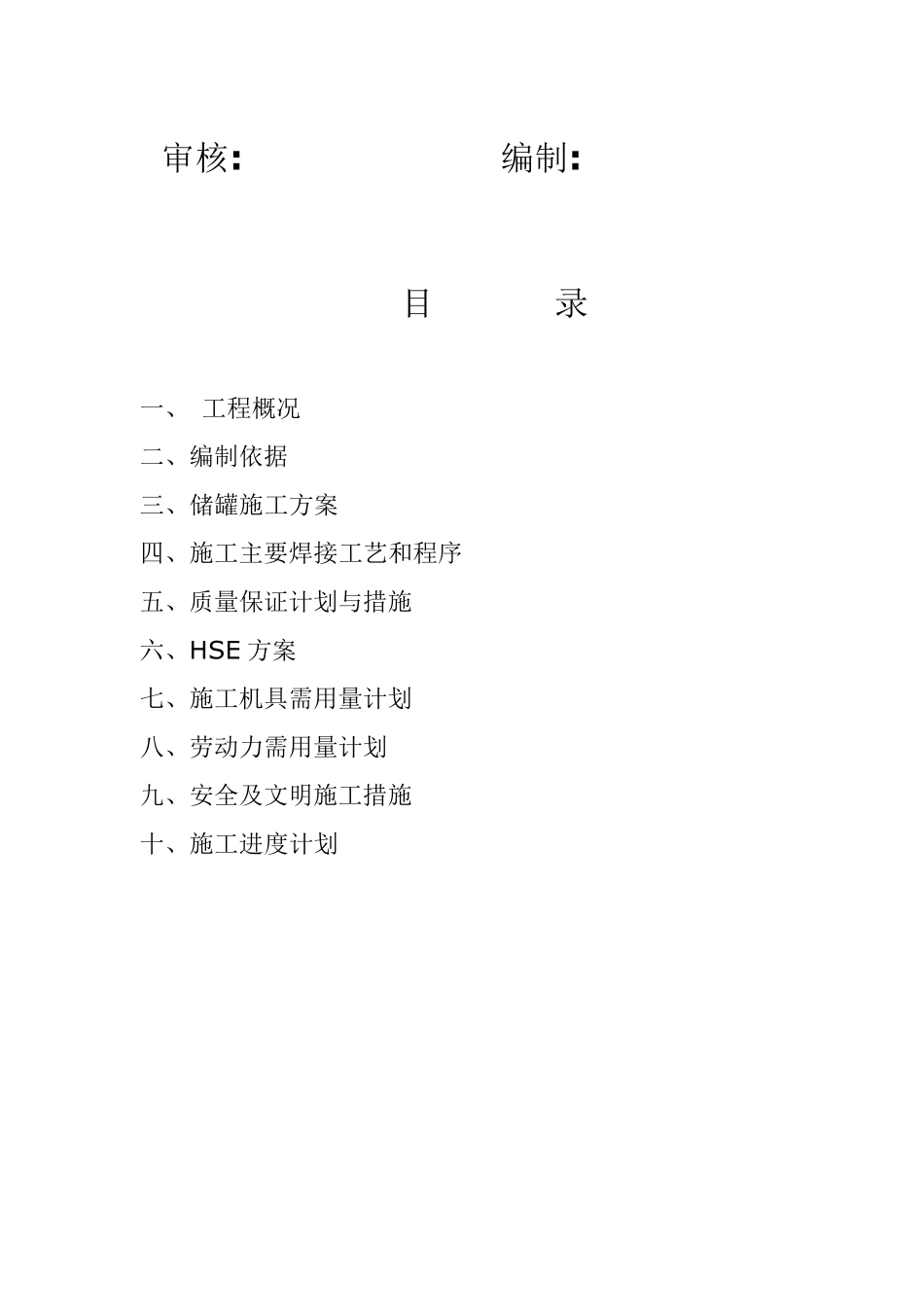

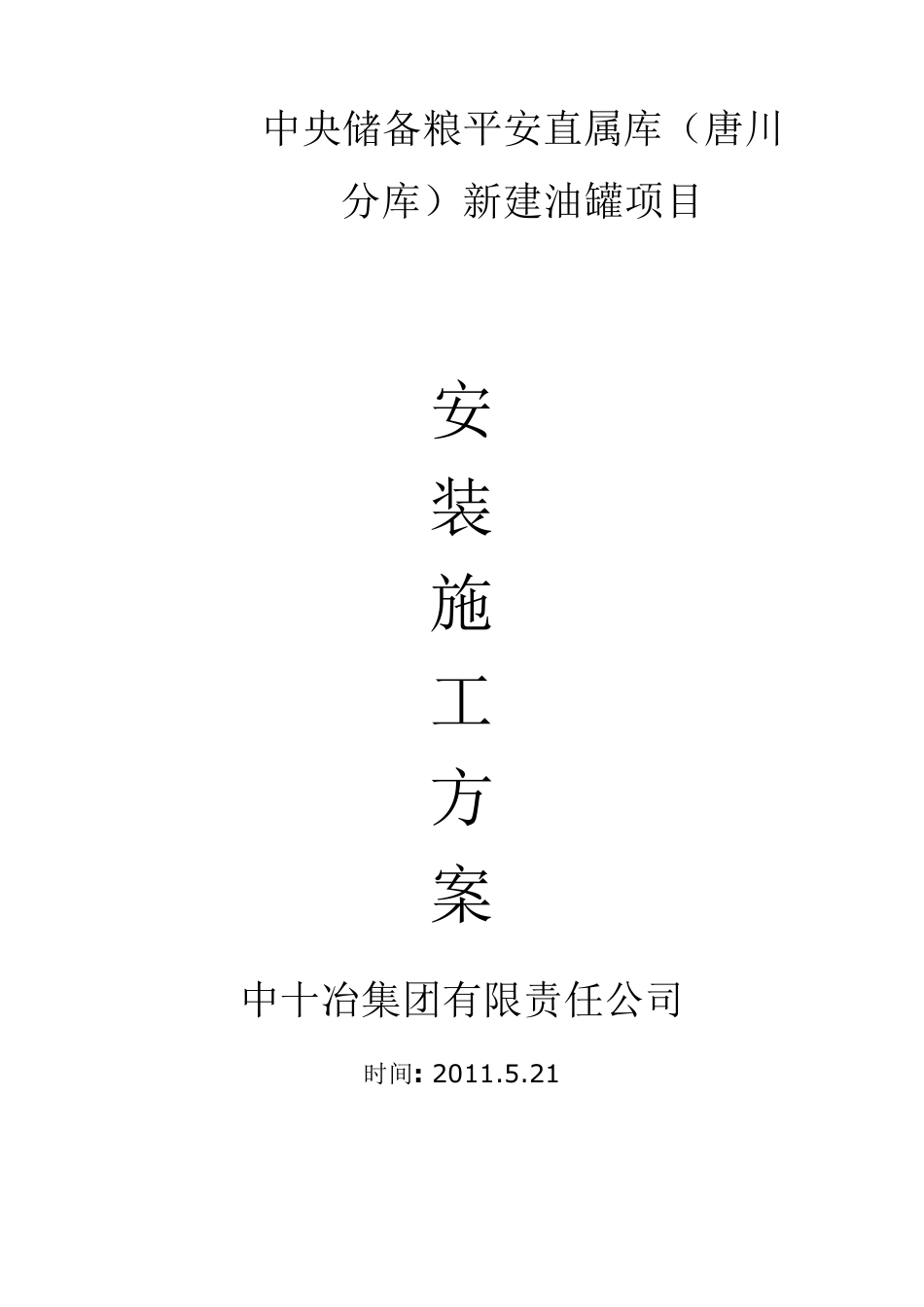

中央储备粮平安直属库（唐川 分库）新建油罐项目 安 装 施 工 方 案 中十冶集团有限责任公司 时间: 2011.5.21 审核: 编制: 目 录 一、 工程概况 二、编制依据 三、储罐施工方案 四、施工主要焊接工艺和程序 五、质量保证计划与措施 六、HSE 方案 七、施工机具需用量计划 八、劳动力需用量计划 九、安全及文明施工措施 十、施工进度计划 一、工程概况 1.1 工程简介 工程名称: 中央储备粮直属库（唐川分库）新建油罐项目油罐及配套管材采购与制作安装 建设单位: 中国储备粮管理总公司兰州分公司 工程地点: 青海互助县塘川工业集中区 1.2 工程内容及主要实物工程量 新建立式拱顶钢板油罐 16 座，总罐容 5 万吨 二、编制依据 1、《立式圆筒形钢制焊接油罐施工及验收规范》GBJ128-90. 2、《压力容器无损检测》JB4730-94. 3、《工业金属管道工程施工及验收规范》GB50235-97. 4、《现场设备、工业管道焊接工程施工及验收规范》GB50236-98. 三、储罐施工方案: 储罐采用手拉葫芦顶升倒装,手工电弧焊工艺施工方法. 3.1 施工前准备 3.1.1、技术准备工作 1)储罐施工前,应具备有施工图和设计有关文件、施工单位编制并得到有关部门审批的施工方案或施工组织设计文件、原材料及配件的质量证明书、国家或行业的施工及验收规范和项目质量保证计划等文件. 2)施工前,有关人员应熟悉图纸及有关技术文件、法规,通过图纸会审,明确储罐建设工程相关专业配合要求.储罐焊接工艺评定,根据现行的《钢制压力容器焊接工艺评定》(JB4708)的规定进行.储罐的焊接技术人员应根据焊接工艺评定编制焊接工艺卡,经焊接责任师审批后实施. 3)储罐施工技术人员应根据现场实际情况和施工技术文件,编制有针对性的、切实可行的施工技术方案及作业指导书,并进行相应的技术交底.明确储罐安装的质量标准及检验方法,编制质量保证措施,准备各种计量器具及施工记录. 3.1.2 现场准备工作 1)根据施工技术方案的要求,进行施工现场平面布置,一般包括以下设施: A、施工临时电源和临时线路; B、供水、排水管道; C、施工道路; D、半成品构件堆放场地及材料堆放场地; E、材料、配件库房; F、焊材库房及焊条管理、烘干房; G、各专业工种工具房及其休息棚; H、焊机棚 I、起重设施和其它施工设施堆放场地, J、现场办公室及探伤室; K、现场消防设施及施工安全警示牌等; L、此外,施工现场应有排雨水系统,现场平整,基础周围不得积水.供电、...
