储罐焊接作业指导书

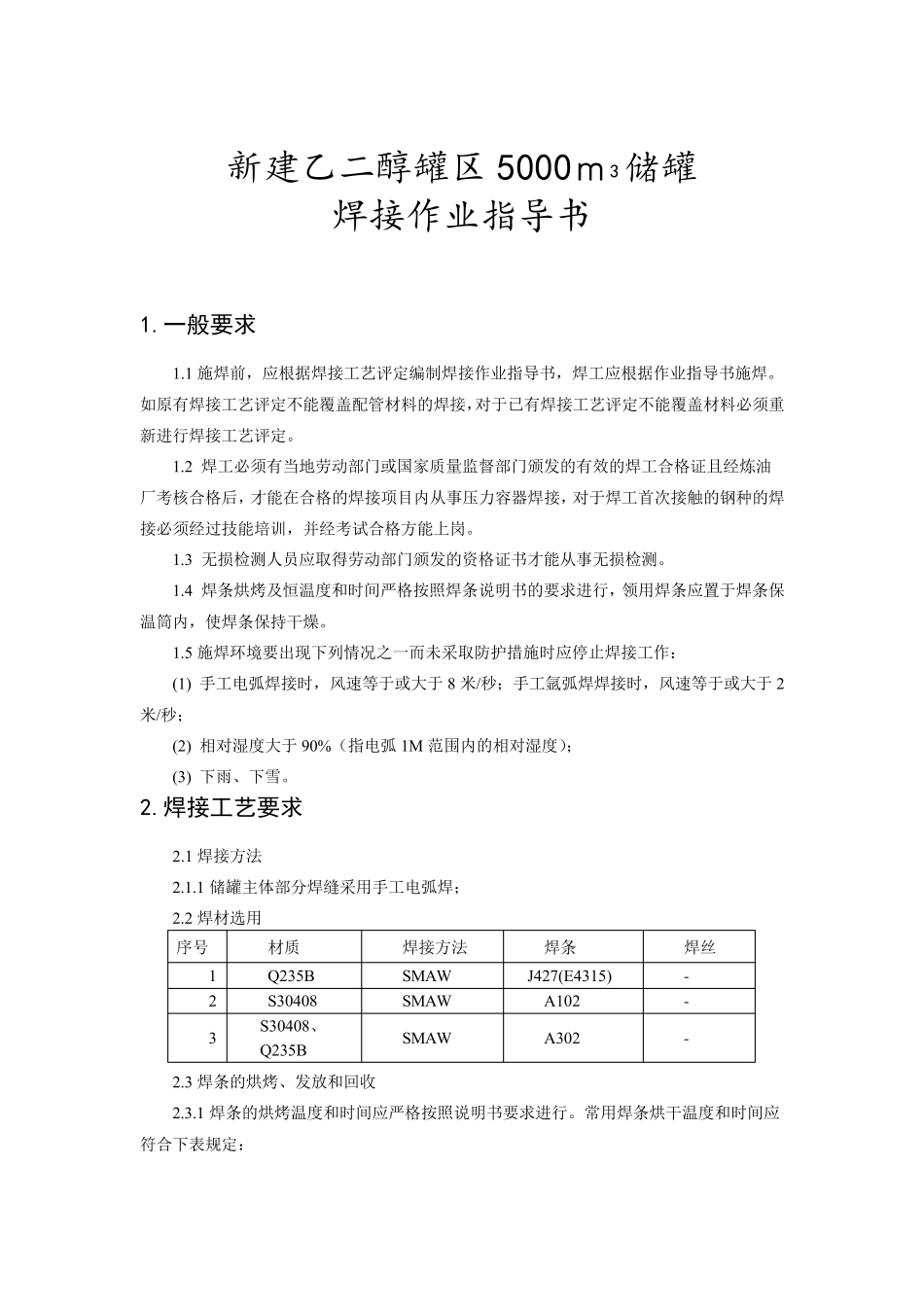

新建乙二醇罐区5000ｍ3储罐 焊接作业指导书 1.一般要求 1.1 施焊前，应根据焊接工艺评定编制焊接作业指导书，焊工应根据作业指导书施焊。如原有焊接工艺评定不能覆盖配管材料的焊接，对于已有焊接工艺评定不能覆盖材料必须重新进行焊接工艺评定。 1.2 焊工必须有当地劳动部门或国家质量监督部门颁发的有效的焊工合格证且经炼油厂考核合格后，才能在合格的焊接项目内从事压力容器焊接，对于焊工首次接触的钢种的焊接必须经过技能培训，并经考试合格方能上岗。 1.3 无损检测人员应取得劳动部门颁发的资格证书才能从事无损检测。 1.4 焊条烘烤及恒温度和时间严格按照焊条说明书的要求进行，领用焊条应置于焊条保温筒内，使焊条保持干燥。 1.5 施焊环境要出现下列情况之一而未采取防护措施时应停止焊接工作： (1) 手工电弧焊接时，风速等于或大于 8 米/秒；手工氩弧焊焊接时，风速等于或大于 2米/秒； (2) 相对湿度大于 90%（指电弧1M 范围内的相对湿度）； (3) 下雨、下雪。 2.焊接工艺要求 2.1 焊接方法 2.1.1 储罐主体部分焊缝采用手工电弧焊； 2.2 焊材选用 序号 材质 焊接方法 焊条 焊丝 1 Q235B SMAW J427(E4315) - 2 S30408 SMAW A102 - 3 S30408、Q235B SMAW A302 - 2.3 焊条的烘烤、发放和回收 2.3.1 焊条的烘烤温度和时间应严格按照说明书要求进行。常用焊条烘干温度和时间应符合下表规定： 2.3.2 焊条烘干应防止温度骤冷骤热，以避免药皮开裂、脱落； 2.3.3 焊条领出后应在保温筒内存放使用，随用随取，时间不能超过 4 小时，否则应重新烘干，且重新烘干次数不得超过三次。 2.3.4 焊条烘干领用发放要有专人记录，并且坚持回收焊条头。 2.3.5 焊丝在使用前应调直，表面锈蚀、油污等杂质应清除干净。 2.4 焊材存放、保管应符合下列规定： 2.4.1 焊材库必须干燥通风，库房内不得有有害气体和腐蚀性介质； 2.4.2 库房内温度不得低于 5℃，空气相对湿度不得高于 60%； 2.4.3 焊材存放、离墙及地面距离不得小于 300 毫米，并严防焊材受潮； 2.4.4 焊材应按种类、牌号、批号、规格和入库时间分类存放； 2.4.5 焊材搬运要轻拿轻放，出入库要登记建帐。 2.5 焊接坡口 2.5.1 坡口形式应符合图纸设计规定，如设计未规定时，应按 HG/T20583-2011 中规定。 3、施工程序 3.1 罐底焊接 罐底采用自由收缩法进行组焊，罐底的焊接，采用手工焊接方法。 ① 中幅...
