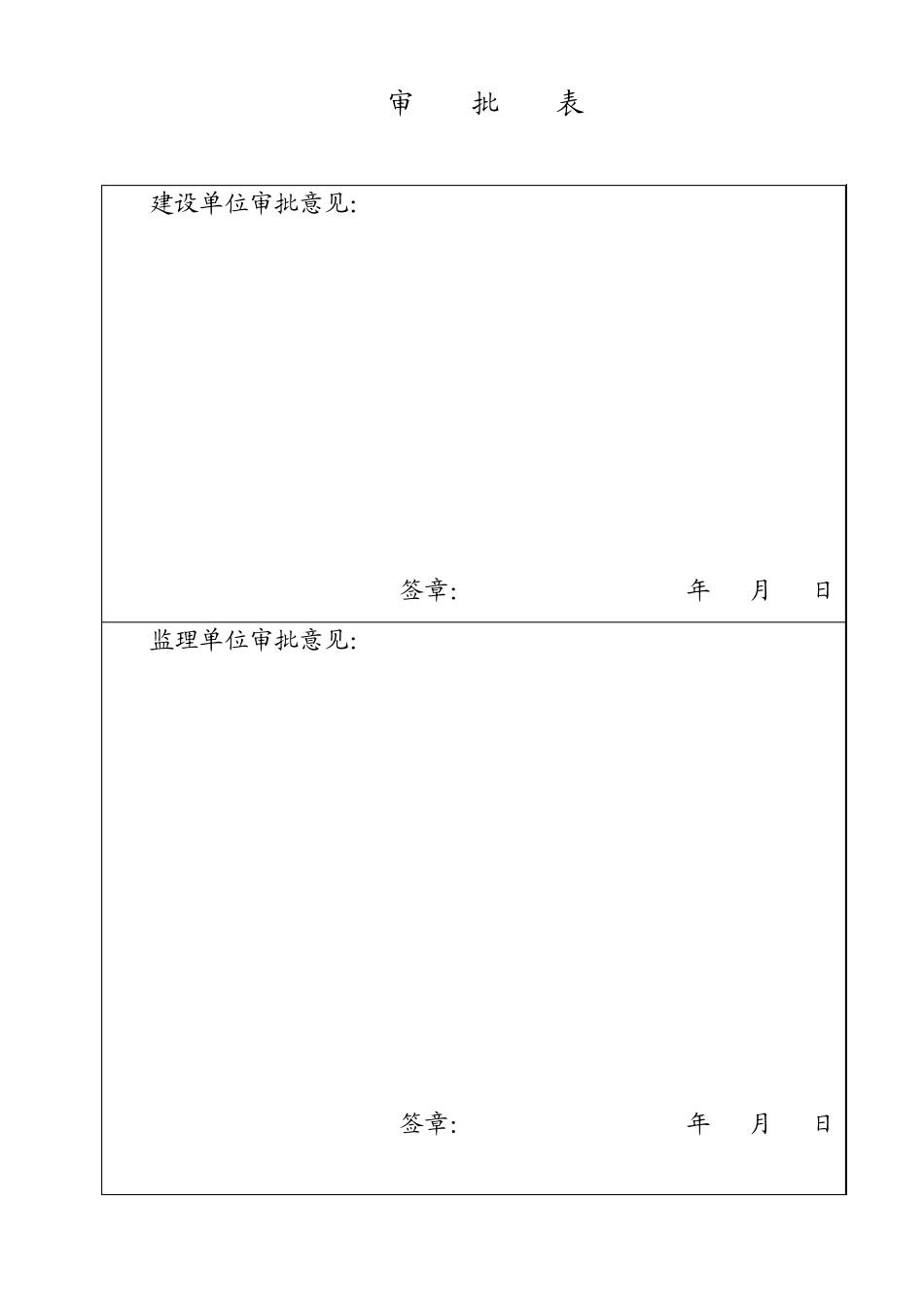

珠海恒基达鑫国际仓储有限公司 储 罐 焊 接 施 工 方 案 编制：刘体义 审核：杨建满 批准：刘 冰 中国化学工程第十一建设公司 2003 年 7 月 审 批 表 建设单位审批意见： 签章： 年 月 日 监理单位审批意见： 签章： 年 月 日 珠海恒基达鑫二期工程储罐焊接施工方案 中国化学工程第十一建设公司 第 1 页 共 2 1 页 1 编制说明和依据 1.1 编制说明 由我公司承建的珠海恒基达鑫二期工程罐制作安装工程共有5 万米3储罐 2 台，该罐为内浮顶型式，工作介质为成品油。 由于该储罐制安工作量大、施工工期短（约6 个月），而储罐的焊接质量是内在质量的关键，也是影响整个工程的质量和进度的重点。为确保本工程储罐制安的焊接质量和进度，特编制本焊接方案。 本方案经审批通过后，即可用于指导本工程的焊接工作，其所述内容与其它文件不符时，一律以本方案为准，各有关人员要严格依照执行，以确保焊接质量和进度。 在工程实施过程中，将以焊接工艺卡的形式对本方案进行进一步细化，并向工人进行技术交底，用于具体地指导具体部位的焊接施工。 本方案在实施过程中若有不合适之处，也将以焊接工艺卡的形式对之进行修改、补充完善，并下发指导施工。 1.2 编制依据 1）工程施工合同 2）设计施工图纸 3）施工组织设计 4）《立式圆筒形钢制焊接油罐施工及验收规范》 GBJ128-90 5）《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98 6）《钢制压力容器焊接工艺评定》 JB/T4708-2000 7）《钢制压力容器焊接规程》 JB/T4709-2000 8）《锅炉压力容器焊工考试规则》 劳人锅[1988]1 号 珠海恒基达鑫二期工程储罐焊接施工方案 中国化学工程第十一建设公司 第 2 页 共 2 1 页 9）《焊接材料质量管理规程》 JB/T3223-96 10）《炼油、化工施工安全规程》 SHJ505/HGJ233-87 11）评定合格的焊接工艺评定 2 工程概况 储罐名称：成品油储罐 台 数：2 储罐直径：50m 罐壁高度：23.5m 结构形式：内浮盘拱顶罐 罐体详细情况： 序号 名 称 材 质 厚 度 mm 板 幅 mm 备 注 1 罐壁第1 带板 16MnR 34 1980 2 罐壁第2 带板 16MnR 32 1980 3 罐壁第3 带板 16MnR 28 1980 4 罐壁第4 带板 16MnR 24 1980 5 罐壁第5 带板 16MnR 22 1980 6 罐壁第6 带板 16MnR 20 1980 7 罐壁第7 带板 16MnR 16 1980 8 罐壁第8 带板 16MnR...
