储能系统方案

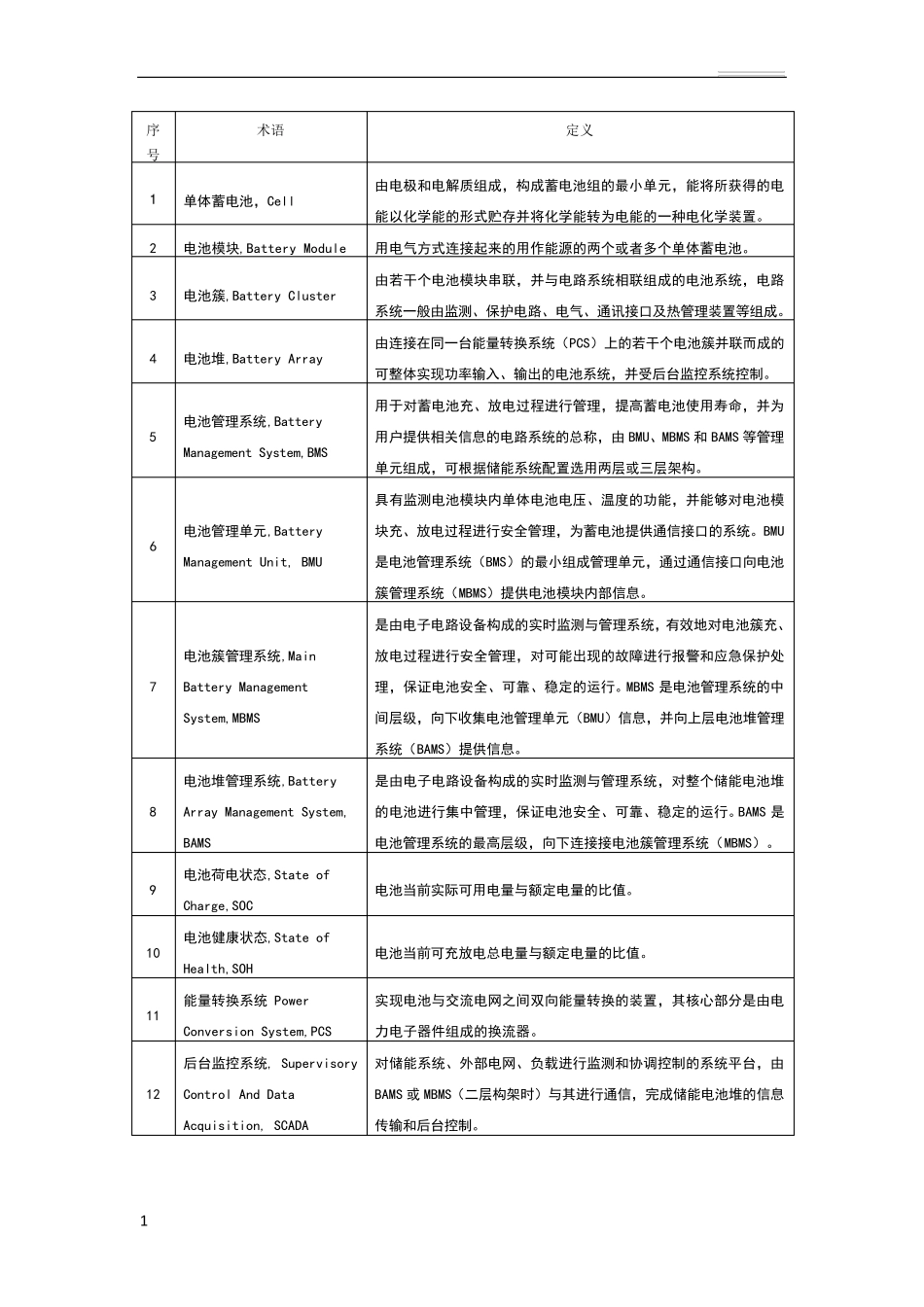

储能系统方案_第1页
1/25

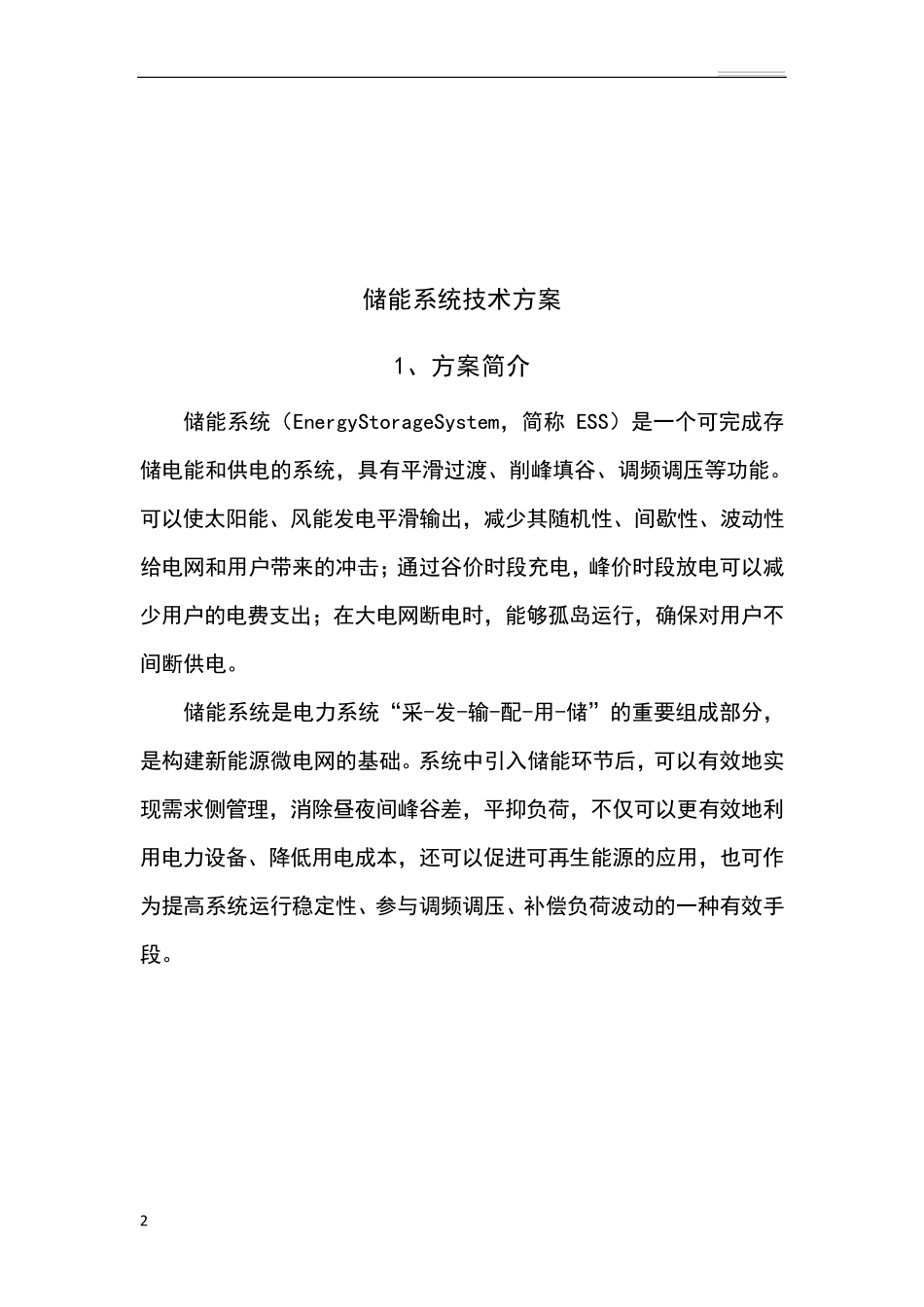

储能系统方案_第2页
2/25

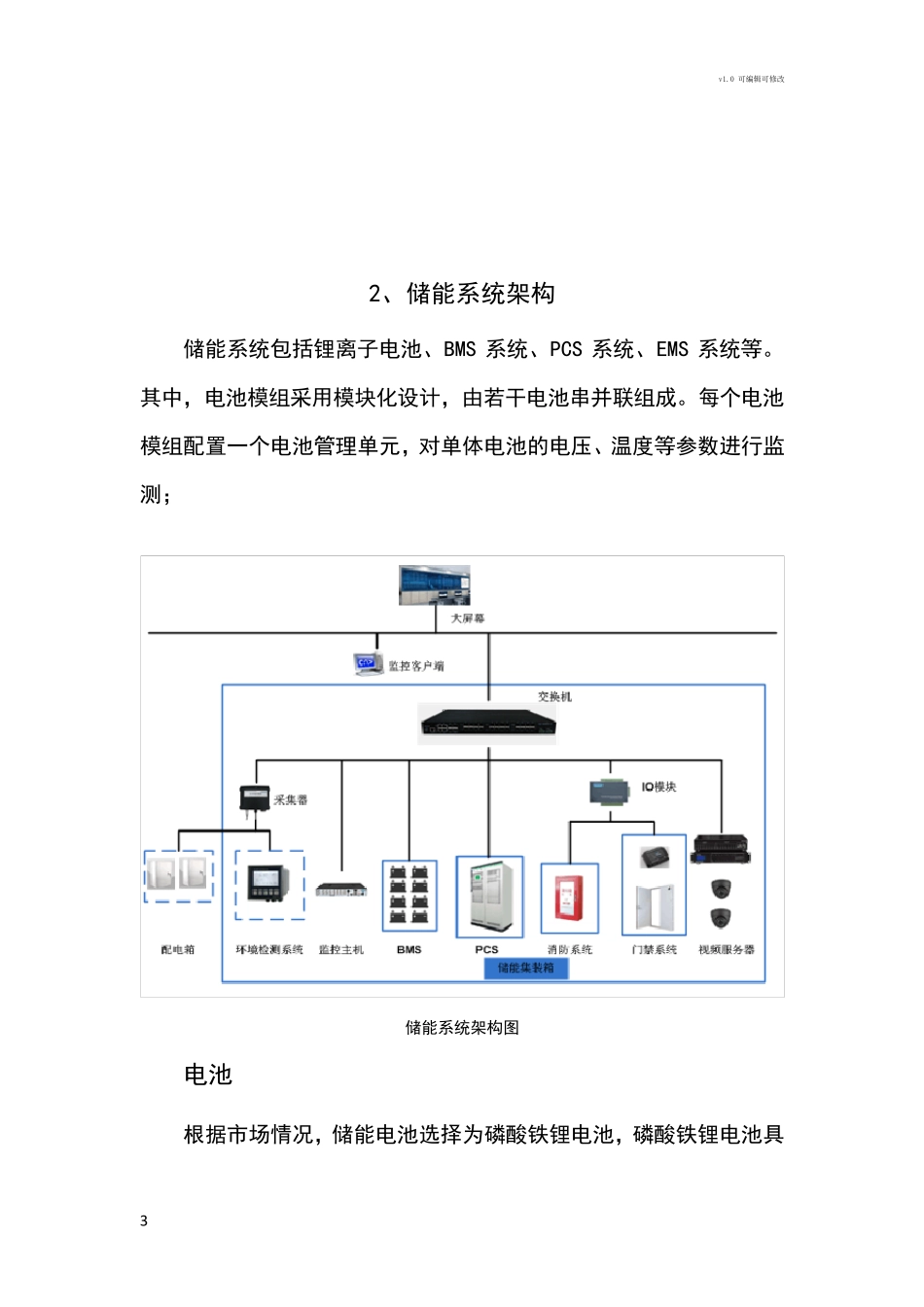

储能系统方案_第3页
3/25
1 序号 术语 定义 1 单体蓄电池,Cell 由电极和电解质组成,构成蓄电池组的最小单元,能将所获得的电能以化学能的形式贮存并将化学能转为电能的一种电化学装置。 2 电池模块,Battery Module 用电气方式连接起来的用作能源的两个或者多个单体蓄电池。 3 电池簇,Battery Cluster 由若干个电池模块串联,并与电路系统相联组成的电池系统,电路系统一般由监测、保护电路、电气、通讯接口及热管理装置等组成。 4 电池堆,Battery Array 由连接在同一台能量转换系统(PCS)上的若干个电池簇并联而成的可整体实现功率输入、输出的电池系统,并受后台监控系统控制。 5 电池管理系统,Battery Management System,BMS 用于对蓄电池充、放电过程进行管理,提高蓄电池使用寿命,并为用户提供相关信息的电路系统的总称,由BMU、MBMS 和BAMS 等管理单元组成,可根据储能系统配置选用两层或三层架构。 6 电池管理单元,Battery Management Unit, BMU 具有监测电池模块内单体电池电压、温度的功能,并能够对电池模块充、放电过程进行安全管理,为蓄电池提供通信接口的系统。BMU是电池管理系统(BMS)的最小组成管理单元,通过通信接口向电池簇管理系统(MBMS)提供电池模块内部信息。 7 电池簇管理系统,Main Battery Management System,MBMS 是由电子电路设备构成的实时监测与管理系统,有效地对电池簇充、放电过程进行安全管理,对可能出现的故障进行报警和应急保护处理,保证电池安全、可靠、稳定的运行。MBMS 是电池管理系统的中间 层级 ,向下 收 集 电池管理单元(BMU)信息,并向上层电池堆管理系统(BAMS)提供信息。 8 电池堆管理系统,Battery Array Management System, BAMS 是由电子电路设备构成的实时监测与管理系统,对整个储能电池堆的电池进行集 中管理,保证电池安全、可靠、稳定的运行。BAMS 是电池管理系统的最高层级 ,向下 连接接电池簇管理系统(MBMS)。 9 电池荷 电状 态 ,State of Charge,SOC 电池当 前 实际 可用电量与额 定电量的比 值 。 10 电池健 康 状 态 ,State of Health,SOH 电池当 前 可充放电总电量与额 定电量的比 值 。 11 能量转换系统 Power Conversion System,PCS 实现电池与交 流 电网 之 间 双 向能量转换的装置,其 核 心 部分 是由电力 电子器 件 组成的换流 器 。 12 后台监控系统, Supervisory Control A...
