储能系统设计方案

储能系统设计方案_第1页
1/7
储能系统设计方案_第2页
2/7

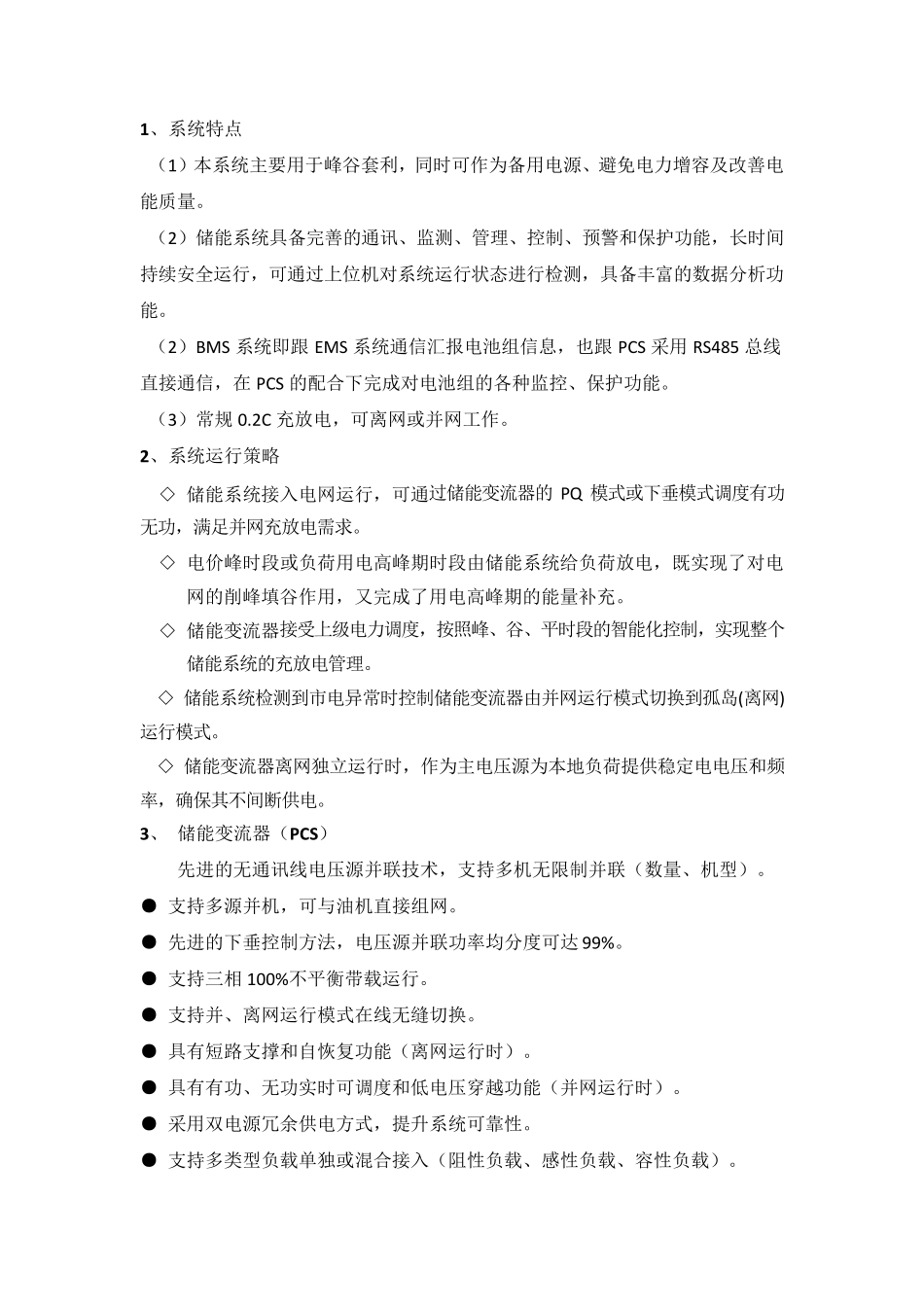

储能系统设计方案_第3页
3/7
110KWh 储能系统 技术方案 微电网:储能系统独立或与其他能源配合,给负载供电,主要解决供电可靠性问题。 本系统主要包含: * 储能变流器:1 台 50kW 离并网型双向储能变流器,在0.4KV 交流母线并网,实现能量的双向流动。 * 磷酸铁锂电池:125KWH * EMS&BMS:根据上级调度指令完成对储能系统的充放电控制、电池 SOC 信息监测等功能。 1、系统特点 (1)本系统主要用于峰谷套利,同时可作为备用电源、避免电力增容及改善电能质量。 (2)储能系统具备完善的通讯、监测、管理、控制、预警和保护功能,长时间持续安全运行,可通过上位机对系统运行状态进行检测,具备丰富的数据分析功能。 (2)BMS 系统即跟EMS 系统通信汇报电池组信息,也跟PCS 采用RS485 总线直接通信,在PCS 的配合下完成对电池组的各种监控、保护功能。 (3)常规0.2C 充放电,可离网或并网工作。 2、系统运行策略 ◇ 储能系统接入电网运行,可通过储能变流器的PQ 模式或下垂模式调度有功无功,满足并网充放电需求。 ◇ 电价峰时段或负荷用电高峰期时段由储能系统给负荷放电,既实现了对电网的削峰填谷作用,又完成了用电高峰期的能量补充。 ◇ 储能变流器接受上级电力调度,按照峰、谷、平时段的智能化控制,实现整个储能系统的充放电管理。 ◇ 储能系统检测到市电异常时控制储能变流器由并网运行模式切换到孤岛(离网)运行模式。 ◇ 储能变流器离网独立运行时,作为主电压源为本地负荷提供稳定电电压和频率,确保其不间断供电。 3、 储能变流器(PCS) 先进的无通讯线电压源并联技术,支持多机无限制并联(数量、机型)。 ● 支持多源并机,可与油机直接组网。 ● 先进的下垂控制方法,电压源并联功率均分度可达 99%。 ● 支持三相 100%不平衡带载运行。 ● 支持并、离网运行模式在线无缝切换。 ● 具有短路支撑和自恢复功能(离网运行时)。 ● 具有有功、无功实时可调度和低电压穿越功能(并网运行时)。 ● 采用双电源冗余供电方式,提升系统可靠性。 ● 支持多类型负载单独或混合接入(阻性负载、感性负载、容性负载)。 ● 具备完善的故障以及操作日志记录功能,可记录故障时高分辨率的电压、电流波形。 ● 优化的硬件及软件设计,转换效率可高达 98.7%。 ● 直流侧可接入光伏组件,同样支持多机电压源并联,可作为离网光伏电站低温、无蓄电情况下的黑启动电源。 ● L 系列变流器支持 0V 启动,...
