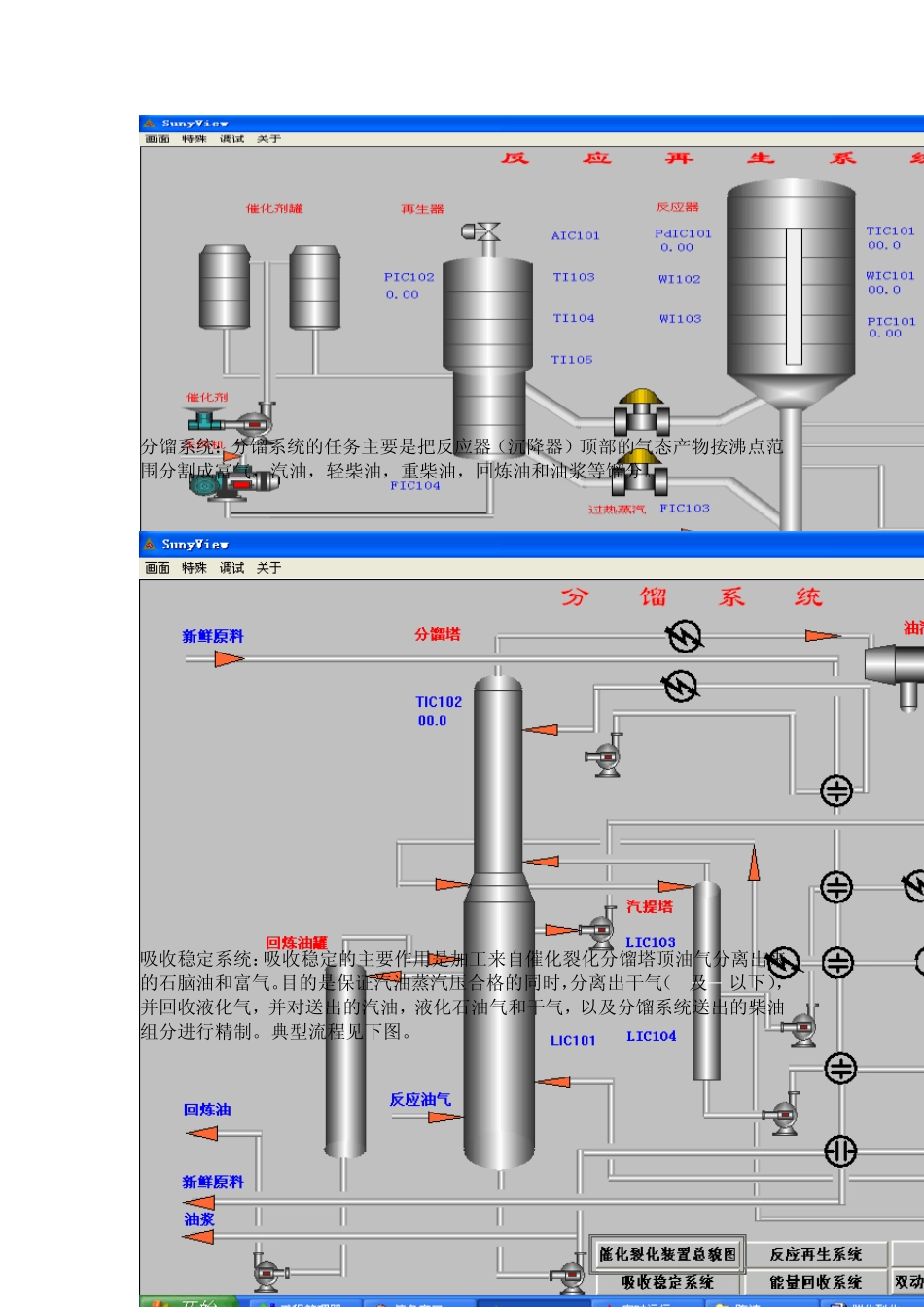

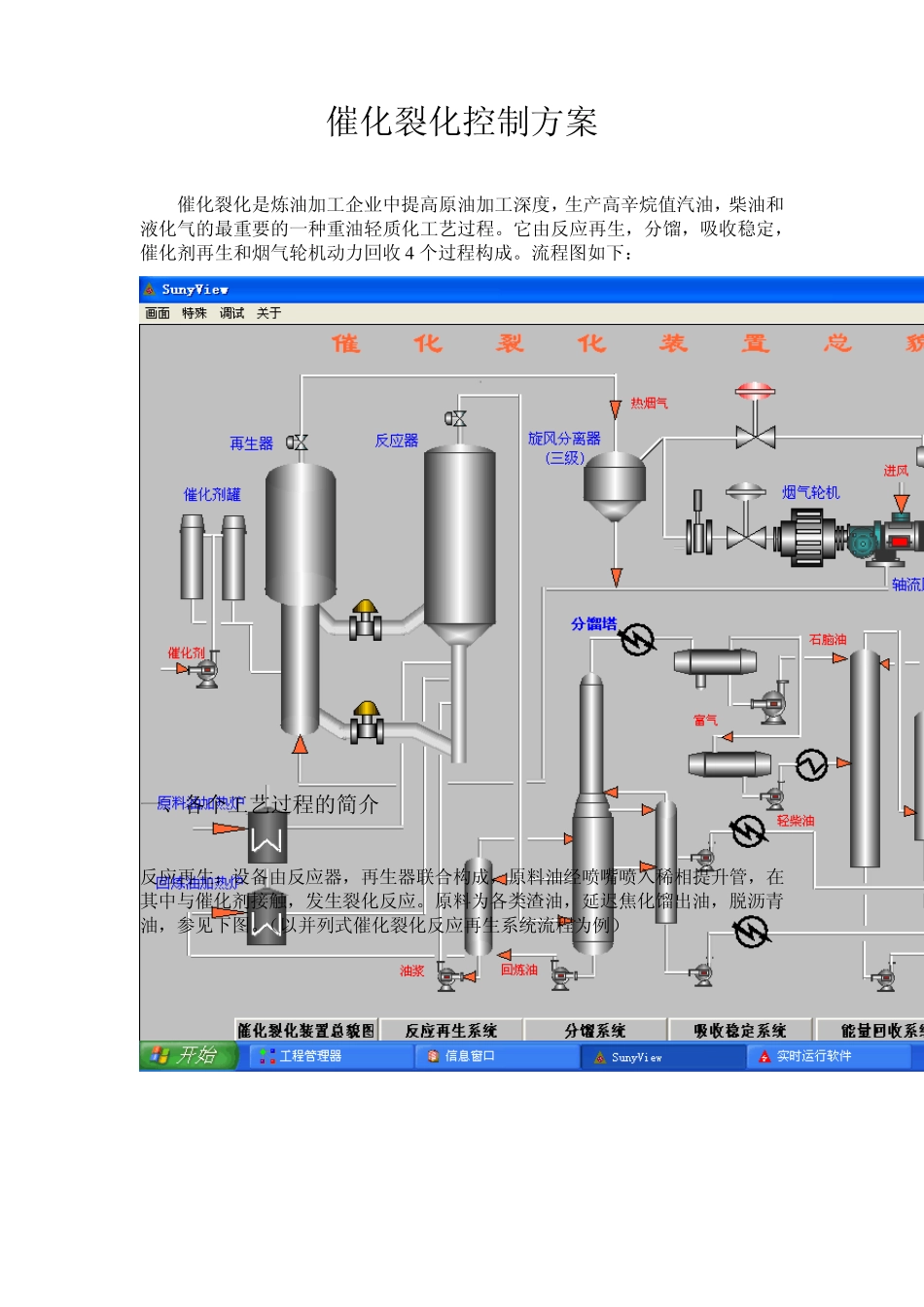

催化裂化控制方案 催化裂化是炼油加工企业中提高原油加工深度,生产高辛烷值汽油,柴油和液化气的最重要的一种重油轻质化工艺过程。它由反应再生,分馏,吸收稳定,催化剂再生和烟气轮机动力回收4 个过程构成。流程图如下: 一、各个工艺过程的简介 反应再生:设备由反应器,再生器联合构成,原料油经喷嘴喷入稀相提升管,在其中与催化剂接触,发生裂化反应。原料为各类渣油,延迟焦化馏出油,脱沥青油,参见下图。(以并列式催化裂化反应再生系统流程为例) 分馏系统:分馏系统的任务主要是把反应器(沉降器)顶部的气态产物按沸点范围分割成富气,汽油,轻柴油,重柴油,回炼油和油浆等馏分。 吸收稳定系统:吸收稳定的主要作用是加工来自催化裂化分馏塔顶油气分离出来的石脑油和富气。目的是保证汽油蒸汽压合格的同时,分离出干气(C2及 C2以下),并回收液化气,并对送出的汽油,液化石油气和干气,以及分馏系统送出的柴油组分进行精制。典型流程见下图。 催化剂再生和烟气轮机动力回收:催化剂再生是在再生器内把反应过程中沉积在催化剂上的焦炭烧掉,以便为反应过程提供恢复了活性的催化剂,并供给所需的热量。烟气轮机动力回收是回收烟气中的热能,因为,再生器所带走的热量约占全装置的1/4。下图为催化裂化装置烟气轮机动力回收系统的典型工艺流程。热烟气从再生器进入三级旋风分离器,在其中除去烟气中绝大部分催化剂微粒后进入烟气轮机。烟气在烟气轮中作功后,温度大约降低成120~180℃,排出的烟气可以进入CO锅炉或余热锅炉,回收剩余的热能。 综上所述,催化裂化是炼油加工业创造效益的龙头装置,虽然用常规仪表能实现对工艺过程的自动控制,但故障率高,速度慢,不能实现复杂控制、优化控制,无法发挥网络技术等高科技在现代化企业生产经营的优势。而 DCS不但可以取代常规仪表的检测、控制功能,而且还可以发挥在复杂控制、优化控制方面的优势,可以根据需要通过网络技术实施现代化企业生产经营管理。 我们浙大中自公司自90年代后期开发的Suny Tech TDCS9200 DCS系统已成功地运用在国民经济的石化、化工、电力、冶金、生化、造纸的广阔领域各个不同行业。 以下是用SunyTDCS9200的DCS控制系统用在100万吨/年催化裂化装置的简单说明。 二、SunyTDCS9200系统硬件结构 FCSOWS/EWSSNetOWSOWSMNetFCSFCSOWS 2.1系统结构如上图所示:四台操作台互为冗余,系统可以分成三个控制站,其中I/O通道可以采用1:1冗余配置,上述各站通过标准以...
