元件名称和封装PROTEL99SE

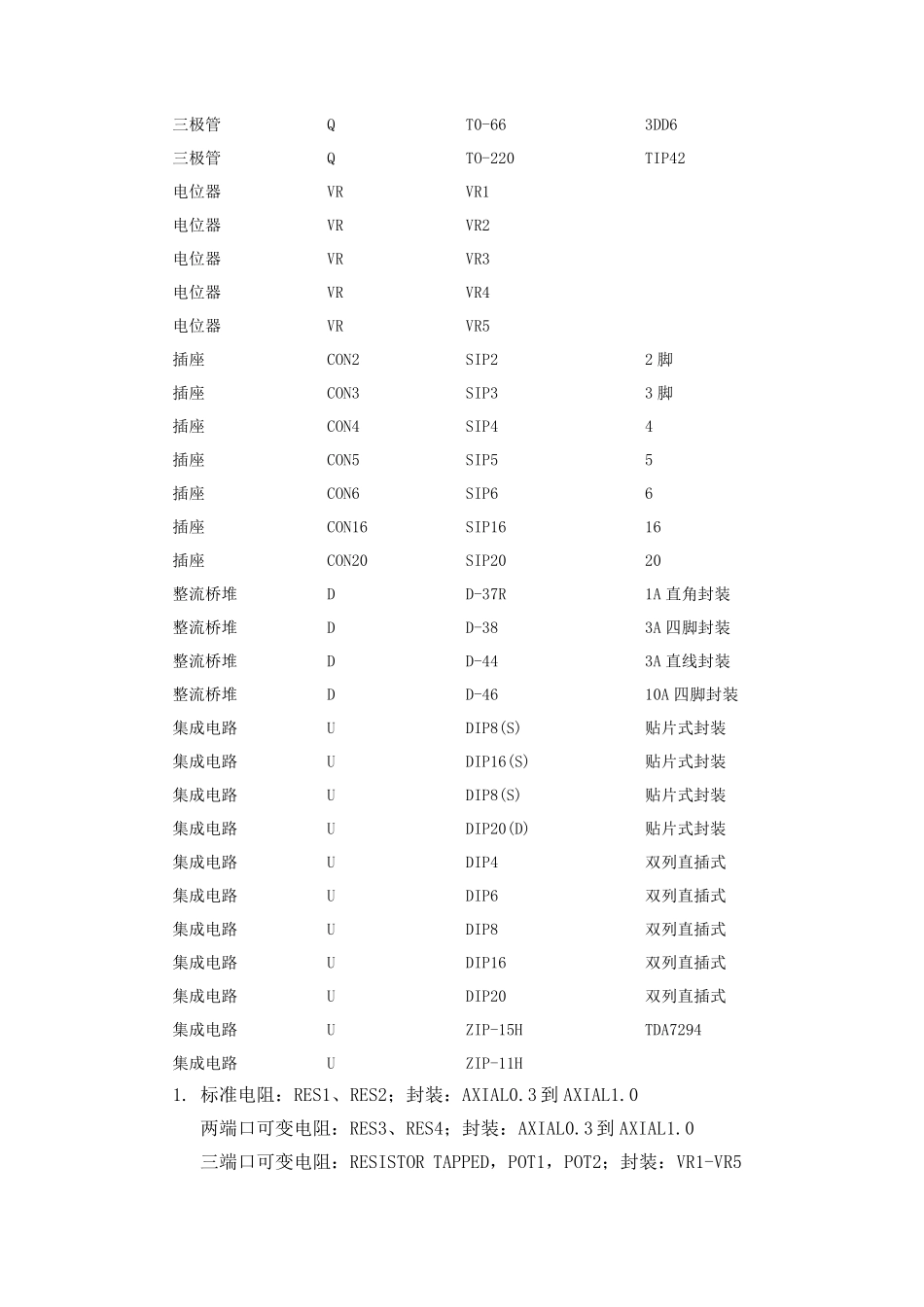

1. Protel99 的常用电子元件的封装常用元件电气及封装1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到 AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到 AXIAL-1.0三端口可变电阻：RESISTORTAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或 ELECTRO2（极性电容）、可变电容 CAPVAR封装：无极性电容为 RAD-0.1到 RAD-0.4，有极性电容为RB.2/.4到 RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODESCHOTTKY（肖特基二极管）、DUIDETUNNEL（隧道二极管）DIODEVARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和 DIODE0.7;（上面已经说了，注意做 PCB时别忘了将封装 DIODE的端口改为 A、K）4.三极管：NPN，NPN1和 PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！5、效应管：JFETN（N沟道结型场效应管），JFETP（P 沟道结型场效应管）MOSFETN（N沟道增强型管）MOSFETP（P沟道增强型管）引脚封装形式与三极管同。6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTORVAR、INDUCTOR3、INDUCTOR4（可变电感）8.整流桥原理图中常用的名称为BRIDGE1和 BRIDGE2，引脚封装形式为D系列，如 D-44，D-37，D-46等。9.单排多针插座原理图中常用的名称为 CON系列，从 CON1到 CON60，引脚封装形式为 SIP系列，从 SIP-2到 SIP-20。10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列，不如 40管脚的单片机封装为 DIP40。11.串并口类原理图中常用的名称为 DB系列，引脚封装形式为 DB和 MD系列。12、晶体振荡器：CRYSTAL；封装：XTAL113、发光二极管：LED；封装可以才用电容的封装。（RAD0.1-0.4）14、发光数码管：DPY；至于封装嘛，建议自己做！15、拨动开关：SWDIP；封装就需要自己量一下管脚距离来做！16、按键开关：SW-PB：封装同上，也需要自己做。17、变压器：TRANS1——TRANS5；封装不用说了吧？自己量，然后加两个螺丝上去。2.常用元件封装归类元件代号封装备注电阻RAXIAL0.3电阻RAXIAL0.4电阻RAXIAL0.5电阻RAXIAL0.6电阻RAXIAL0.7电阻RAXIAL0.8电阻RAXIAL0.9电阻RAXIAL1.0电容CRAD0.1方型电容电容CRAD0.2方型电容电容CRAD0.3方型电容电容CRAD0.4方型电容电容CRB.2/.4电解电容电容CRB...
