元器件好坏的检测

元器件好坏的检测_第1页
1/7
元器件好坏的检测_第2页
2/7

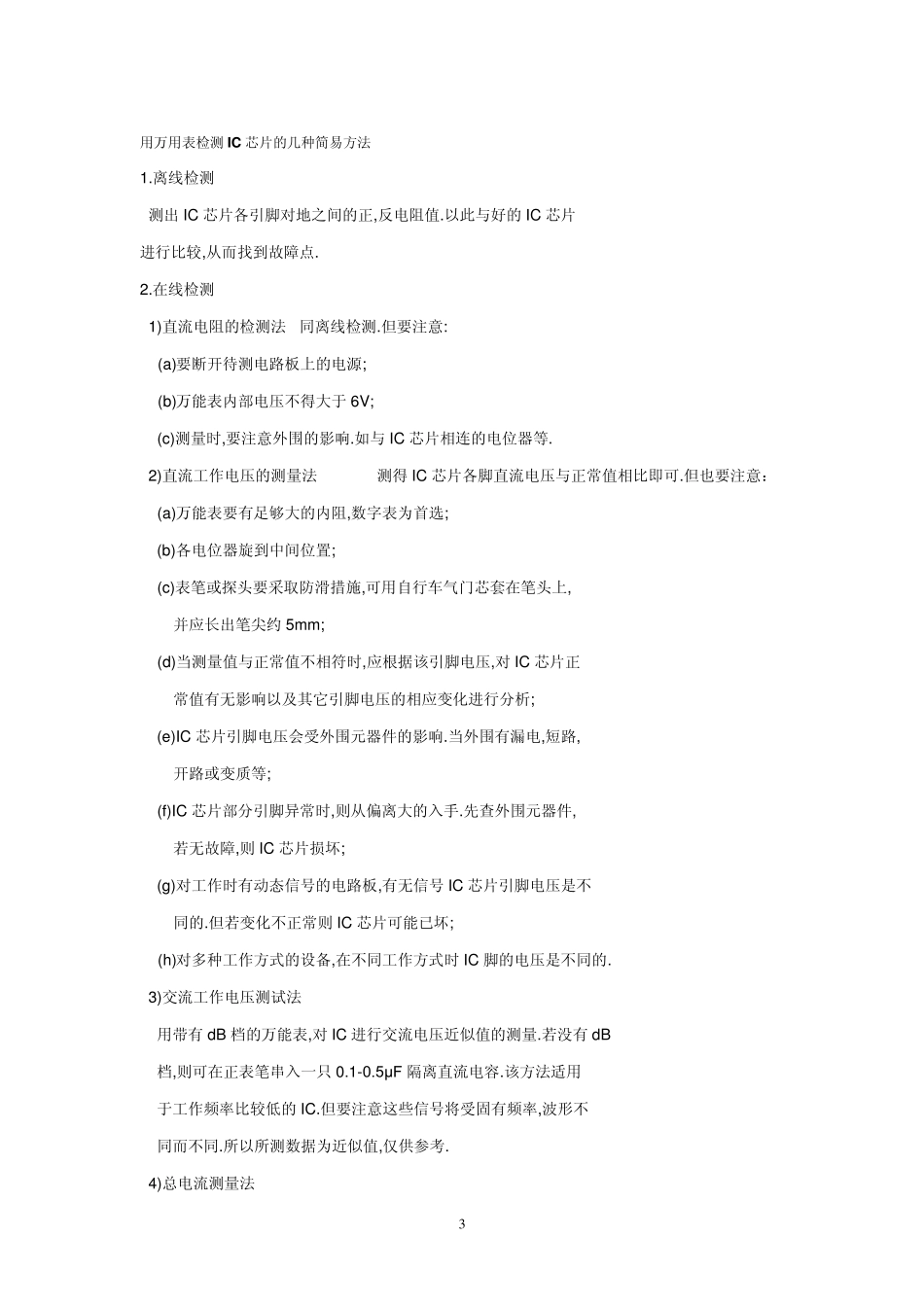

元器件好坏的检测_第3页
3/7
1 1.13 电阻器好坏的检测: a、 用指针万用表判定电阻的好坏:首先选择测量档位,再将倍率档旋钮置于适当的档位,一般100 欧姆以下电阻器可选RX1 档 ,100 欧姆-1K 欧姆的电阻器可选RX10 档 ,1K 欧姆-10K 欧姆电阻器可选RX100 档 ,10K-100K 欧姆的电阻器可选RX1K 档 ,100K 欧姆以上的电阻器可选RX10K 档 . b、测量档位选择确定后,对万用表电阻档为进行校0, 校 0 的方法是:将万用表两表笔金属棒短接,观察指针有无到0 的位置,如果不在0 位置,调整调零旋钮表针指向电阻刻度的0 位置 . c、接着将万用表 的 两表笔分别和电阻器的两端相接,表针应指在相应的阻值刻度上,如果表针不动和指示不稳定或指示值与电阻器上的标示值相差很大,则说明该电阻器已损坏. d、用数字万用表判定电阻的好坏;首先将万用表的档位旋钮调到欧姆档的适当档位,一般200 欧姆以下电阻器可选200 档 ,200-2K 欧姆电阻器可选2K 档 ,2K-20K 欧姆可选20K档 ,20K-200K 欧姆的电阻器可选200K 档 ,200K-200M 欧姆的电阻器选择2M 欧姆档.2M-20M欧姆的电阻器选择20M 档 ,20M 欧姆以上的电阻器选择200M 档 . 2.14 电容器的好坏测量 a;脱离线路时检测 采用万用表R×1k挡,在检测前,先将电解电容的两根引脚相碰,以便放掉电容内残余的电荷.当表笔刚接通时,表针向右偏转一个角度,然后表针缓慢地向左回转,最后表针停下。表针停下来所指示的阻值为该电容的漏电电阻,此阻值愈大愈好,最好应接近无穷大处。如果漏电电阻只有几十千欧,说明这一电解电容漏电严重。表针向右摆动的角度越大(表针还应该向左回摆),说明这一电解电容的电容量也越大,反之说明容量越小。 b.线路上直接检测 主要是检测电容器是否已开路或已击穿这两种明显故障,而对漏电故障由于受外电路的影响一般是测不准的。用万用表R×1挡,电路断开后,先放掉残存在电容器内的电荷。测量时若表针向右偏转,说明电解电容内部断路。如果表针向右偏转后所指示的阻值很小(接近短路),说明电容器严重漏电或已击穿。如果表针向右偏后无回转,但所指示的阻值不很小,说明电容器开路的可能很大,应脱开电路后进一步检测。 c.线路上通电状态时检测,若怀疑电解电容只在通电状态下才存在击穿故障,可以给电路通电,然后用万用表直流挡测量该电容器两端的直流电压,如果电压很低或为0V,则是该电容器已击穿。 对于电解电容的正、负极标志不清楚的,必须先判别出它的正、负极...
