充电器的电压改装与调整

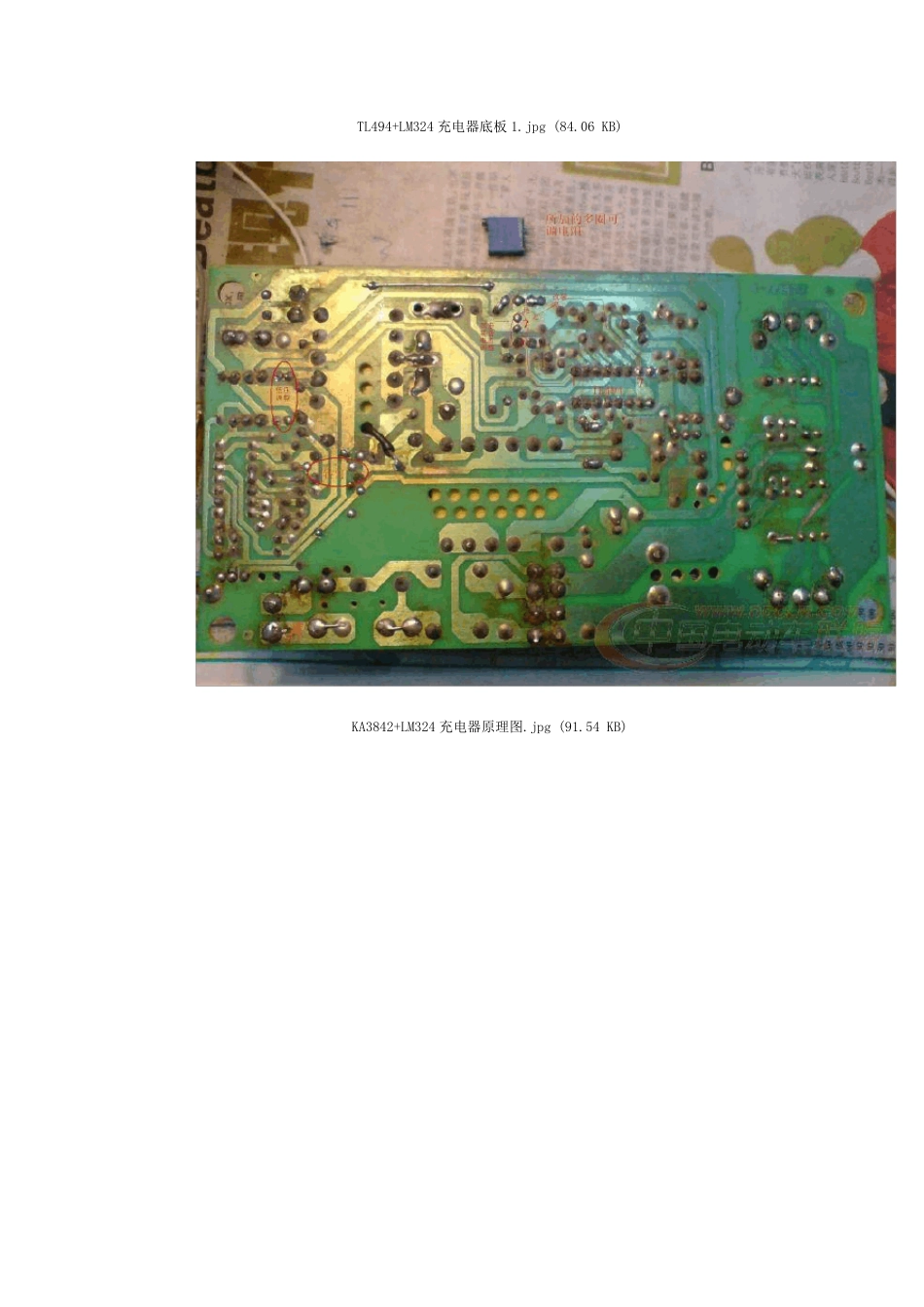

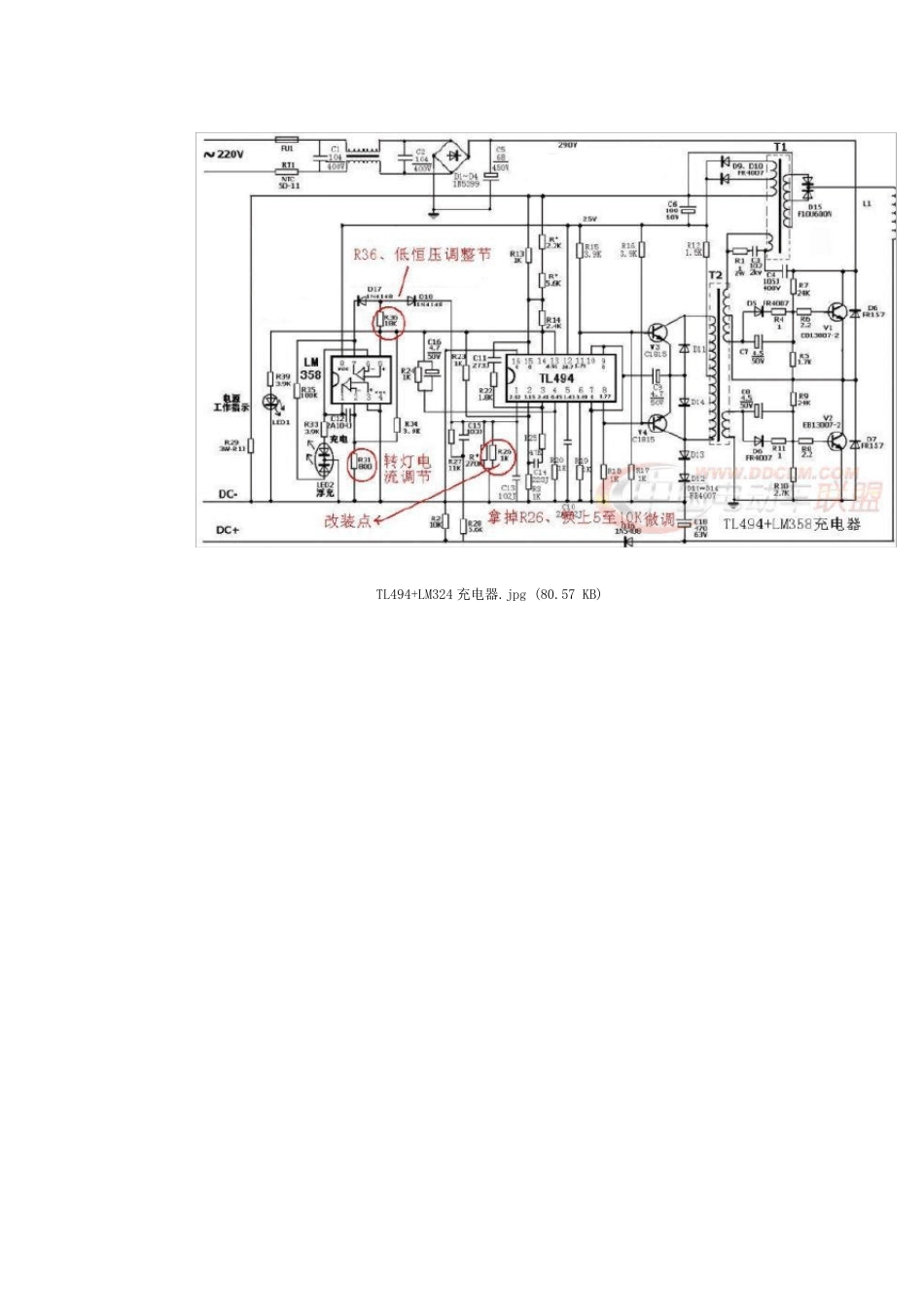

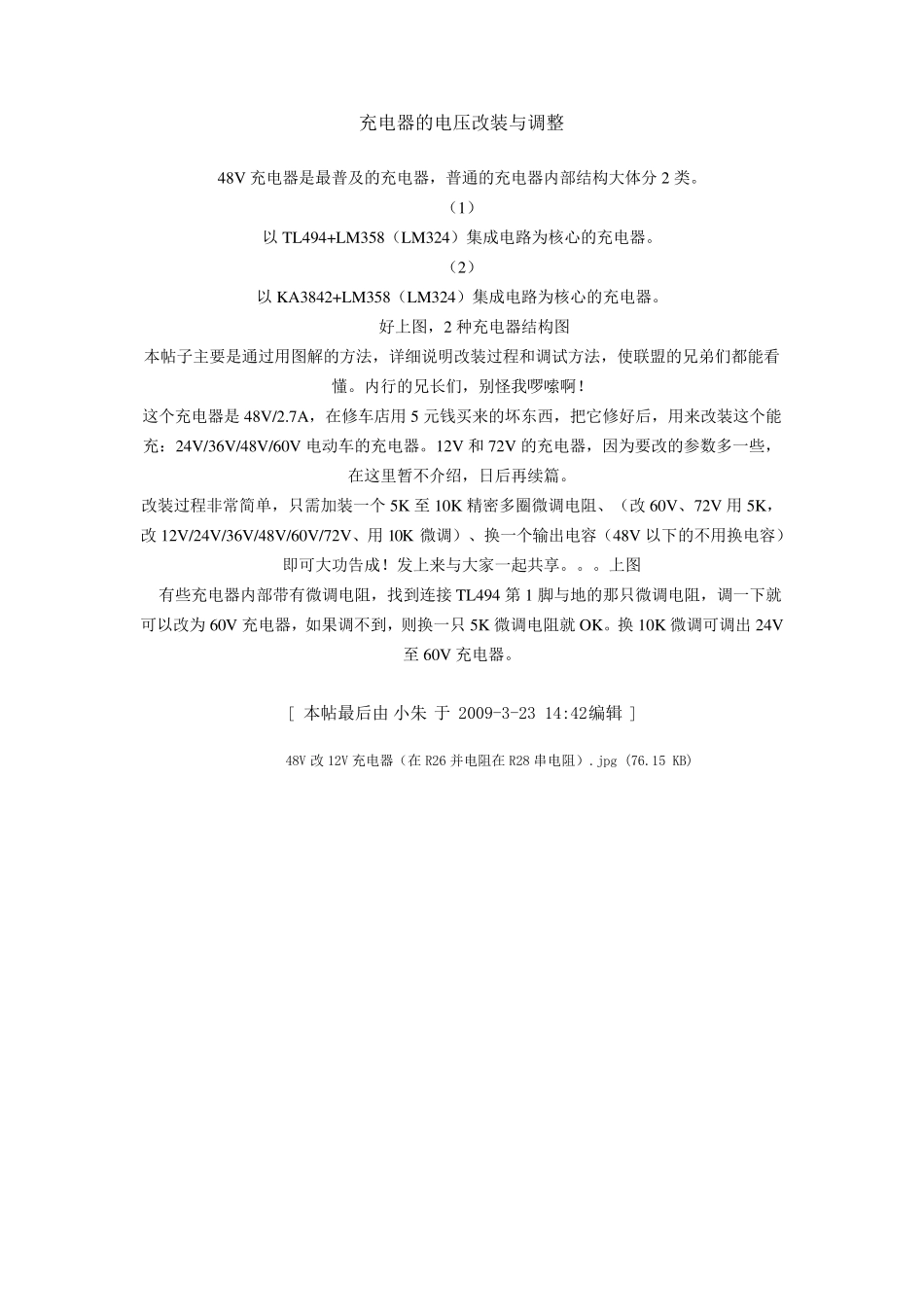

充电器的电压改装与调整 48V 充电器是最普及的充电器，普通的充电器内部结构大体分2 类。 （1） 以TL494+LM358（LM324）集成电路为核心的充电器。 （2） 以KA3842+LM358（LM324）集成电路为核心的充电器。 好上图，2 种充电器结构图 本帖子主要是通过用图解的方法，详细说明改装过程和调试方法，使联盟的兄弟们都能看懂。内行的兄长们，别怪我啰嗦啊！ 这个充电器是48V/2.7A，在修车店用5 元钱买来的坏东西，把它修好后，用来改装这个能充：24V/36V/48V/60V 电动车的充电器。12V 和72V 的充电器，因为要改的参数多一些，在这里暂不介绍，日后再续篇。 改装过程非常简单，只需加装一个5K 至10K 精密多圈微调电阻、（改60V、72V 用5K，改12V/24V/36V/48V/60V/72V、用10K 微调）、换一个输出电容（48V 以下的不用换电容）即可大功告成！发上来与大家一起共享。。。上图 有些充电器内部带有微调电阻，找到连接 TL494 第 1 脚与地的那只微调电阻，调一下就可以改为60V 充电器，如果调不到，则换一只5K 微调电阻就 OK。换 10K 微调可调出 24V至60V 充电器。 [ 本帖最后由 小朱 于 2009-3-23 14:42 编辑 ] 48V 改12V 充电器（在R26 并电阻在R28 串电阻）.jpg (76.15 KB) TL494+LM324 充电器.jpg (80.57 KB) TL494+LM324 充电器底板 1.jpg (84.06 KB) KA3842+LM324 充电器原理图.jpg (91.54 KB) 3842+324 底板图.jpg (101.7 KB) 48V 改12V 充电器（在R26 并电阻在R28 串电阻）.jpg (76.15 KB) TL494+LM324 充电器.jpg (80.57 KB) KA3842+LM324 充电器原理图.jpg (91.54 KB) 小朱 所有集成芯片管脚排列是有规律的，就是芯片有个缺口，缺口就是标记，将缺口放左边，印字面正对自己，下排左起分别是1、2、3、4、5、6、7、8 脚。8 脚直上就是9、10、11~16 脚。现在要做的就是要找到 TL494 第 1 脚和第 7 脚，这就是改装点。在 1 脚和 7 脚（地）之间加并 1 个多圈精密 10K 微调电阻，你需要什么电压的充电器，通过微调该电阻，让其电压变化为你需要的充电器，其它的不用改，都在正常范围内。简单吗！上图。 这是2 类充电器改装简图，因充电器生产厂家不同，电路数据有所不同，但是万变不离其宗，原理是一样的。请看TL494+LM324 这张图。 TL494 第1 脚均由上、下偏置电阻组成，下偏置电阻通常由2 个、甚至 3 个电阻并联组成，上偏电阻则由2 个电...
