光伏发电站接入电力系统设计规范GBT508662013

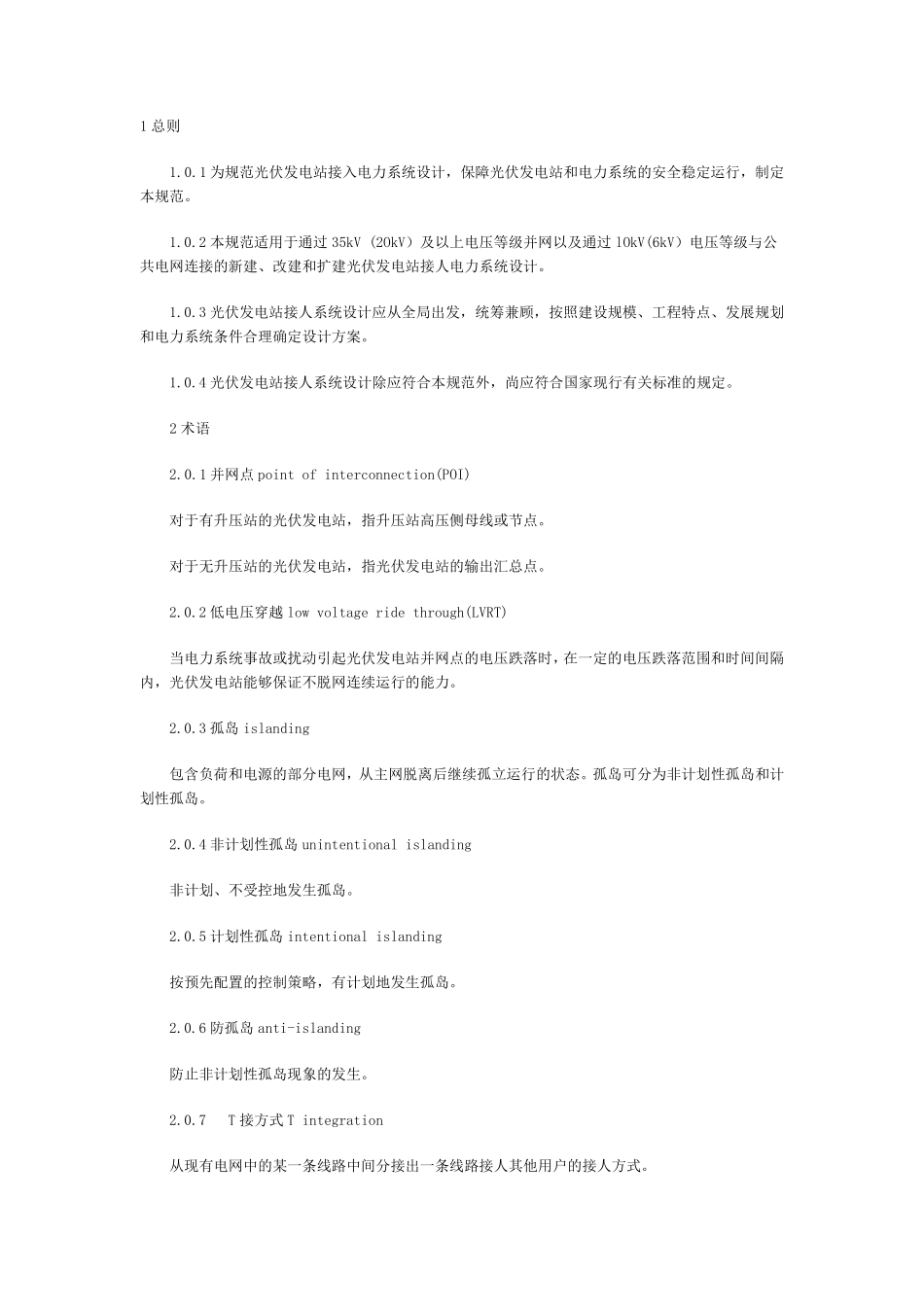

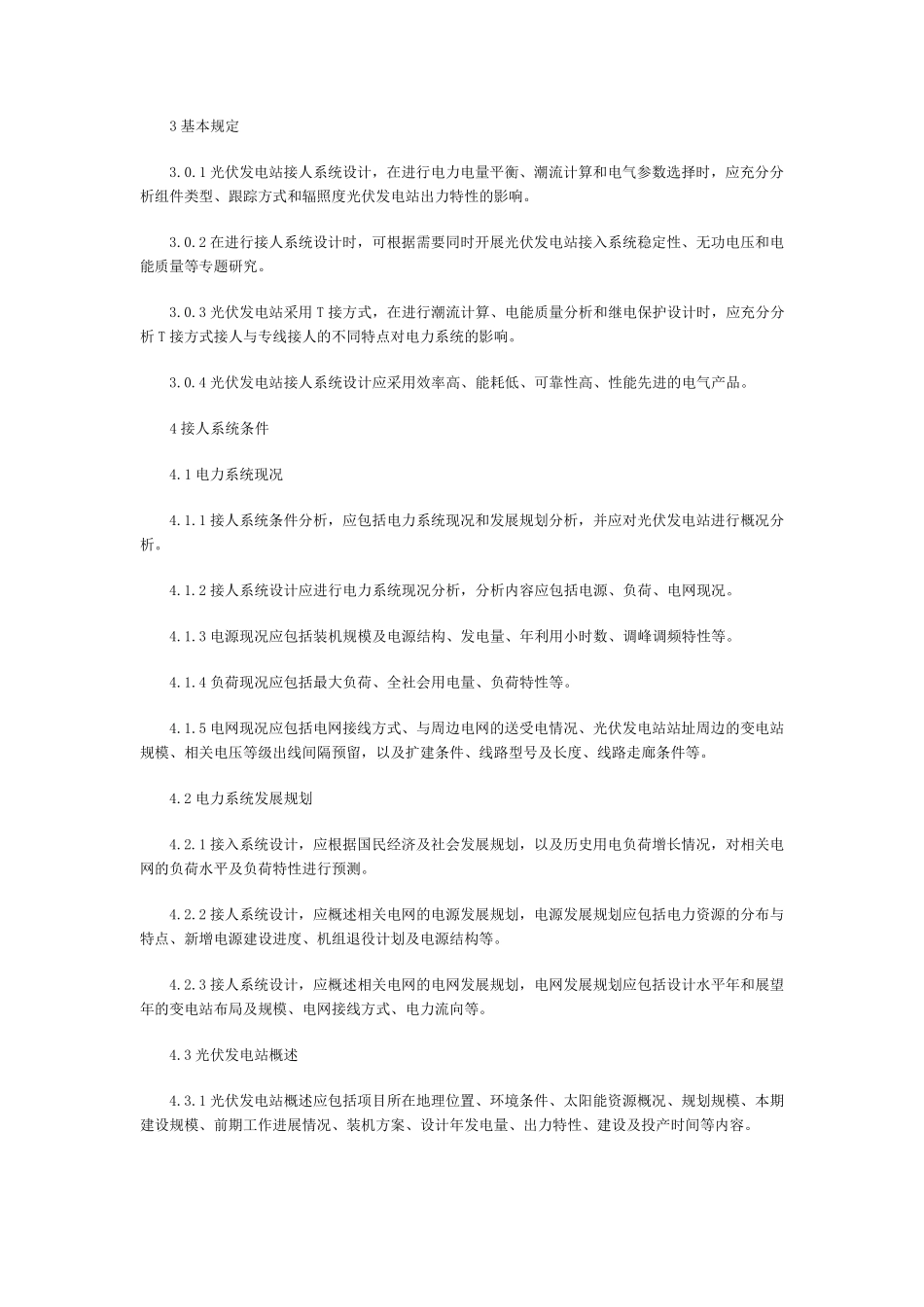

1 总则 1.0.1 为规范光伏发电站接入电力系统设计，保障光伏发电站和电力系统的安全稳定运行，制定本规范。 1.0.2 本规范适用于通过35kV (2OkV）及以上电压等级并网以及通过lOkV(6kV）电压等级与公共电网连接的新建、改建和扩建光伏发电站接人电力系统设计。 1.0.3 光伏发电站接人系统设计应从全局出发，统筹兼顾，按照建设规模、工程特点、发展规划和电力系统条件合理确定设计方案。 1.0.4 光伏发电站接人系统设计除应符合本规范外，尚应符合国家现行有关标准的规定。 2 术语 2.0.1 并网点 point of interconnection(POI) 对于有升压站的光伏发电站，指升压站高压侧母线或节点。 对于无升压站的光伏发电站，指光伏发电站的输出汇总点。 2.0.2 低电压穿越 low voltage ride through(LVRT) 当电力系统事故或扰动引起光伏发电站并网点的电压跌落时，在一定的电压跌落范围和时间间隔内，光伏发电站能够保证不脱网连续运行的能力。 2.0.3 孤岛islanding 包含负荷和电源的部分电网，从主网脱离后继续孤立运行的状态。孤岛可分为非计划性孤岛和计划性孤岛。 2.0.4 非计划性孤岛unintentional islanding 非计划、不受控地发生孤岛。 2.0.5 计划性孤岛intentional islanding 按预先配置的控制策略，有计划地发生孤岛。 2.0.6 防孤岛anti-islanding 防止非计划性孤岛现象的发生。 2.0.7 T 接方式 T integration 从现有电网中 的某 一条线路 中 间分接出一条线路 接人其 他 用户 的接人方式 。 3 基本规定 3.0.1 光伏发电站接人系统设计，在进行电力电量平衡、潮流计算和电气参数选择时，应充分分析组件类型、跟踪方式和辐照度光伏发电站出力特性的影响。 3.0.2 在进行接人系统设计时，可根据需要同时开展光伏发电站接入系统稳定性、无功电压和电能质量等专题研究。 3.0.3 光伏发电站采用 T 接方式，在进行潮流计算、电能质量分析和继电保护设计时，应充分分析 T 接方式接人与专线接人的不同特点对电力系统的影响。 3.0.4 光伏发电站接人系统设计应采用效率高、能耗低、可靠性高、性能先进的电气产品。 4 接人系统条件 4.1 电力系统现况 4.1.1 接人系统条件分析，应包括电力系统现况和发展规划分析，并应对光伏发电站进行概况分析。 4.1.2 接人系统设计应进行电力系统现况分析，分析内容应包括电源、负荷、电网现况。 4.1.3 电源现况应包括装机规模及电源结构、发电量、年利...
