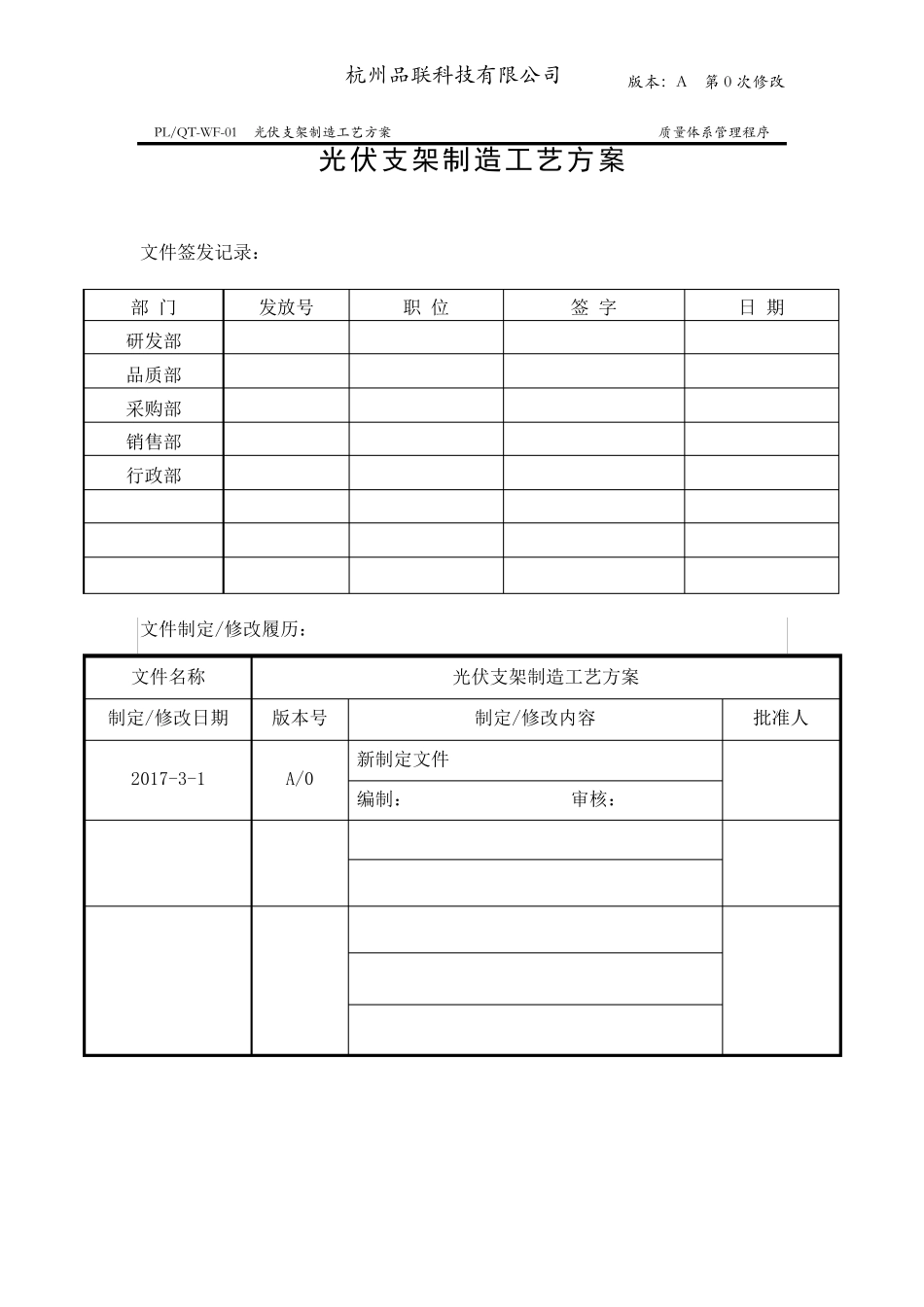

版次A/第0 次修改 PZ/QT 杭州品联科技有限公司企业标准 PL/QT-WF-01 光伏支架制造工艺方案 2017-3-1 发布 2017-3-2 实施 杭州品联科技有限公司 发布 杭州品联科技有限公司 版本：A 第 0 次修改 PL/QT-WF-01 光伏支架制造工艺方案 质量体系管理程序 光伏支架制造工艺方案 文件签发记录： 部 门 发放号 职 位 签 字 日 期 研发部 品质部 采购部 销售部 行政部 文件制定/修改履历： 文件名称 光伏支架制造工艺方案 制定/修改日期 版本号 制定/修改内容 批准人 2017-3-1 A/0 新制定文件 编制： 审核： 杭州品联科技有限公司 版本：A 第 0 次修改 PL/QT-WF-01 光伏支架制造工艺方案 质量体系管理程序 1. 目的 制订光伏系统机械部分的加工工艺方案，确保加工的部件满足要求。 2. 引用标准和规范 GB/T700-2006 碳素结构钢 GB/T706-2008 热轧型钢 GB/T709-2006 热轧钢板和钢带的外形、尺寸和重量的允许偏差 GB/T13912-2002 钢铁制件热浸镀锌层技术要求及试验方法 GB/T1804-2000 未注公差的线性和角度尺寸的公差 GB/T50205-2001 钢结构工程施工质量验收规范 3. 工作程序 3.1 材料的选用与采购 3.1.1 钢材的选用与采购 3.1.1.1 制造所用主材，应严格按设计文件要求，并有合格的质量证明书。各元素化学成分均应符合国家标准，特别是 S、P 含量，越低越好；采购时材料供应商或钢厂、必须提供代表所采购加盖了红章的材料质量保证书原件、质量保证书上的炉批号必须与材料钢板标牌上的炉批号一致。 3.1.1.2 采购时，应选用质量信誉好的大钢厂的产品，以确保钢材的可靠性。 3.1.1.3 型材表面质量必须符合要求，不得有夹层、裂纹、非金属夹杂，也不得有气孔、结疤 、折 叠 等 缺 陷 。锈 蚀 严重的管 材不得使 用。 杭州品联科技有限公司 版本：A 第 0 次修改 PL/QT-WF-01 光伏支架制造工艺方案 质量体系管理程序 3.1.2 焊接材料的选用 钢结构焊接材料的选用应与被焊母材等强性原则为准，质量应符合相应标准的要求，采购时厂方应提供产品质量质保单。考虑到桩柱加工焊接的特点（构件截面小、构件板厚薄），为提高加工焊接效率，采用CO2 气保焊方法进行加工焊接；由于产品材质为Q235B 和Q345B，因此选用的焊丝为ER50-6，直径为Ф1.0mm 或 Ф1.2mm 配 CO2 气体纯度≥99.9%（体积），含水量＜0.005%（重量）。 3.1.3 工程构件材料以及焊接材料等...
