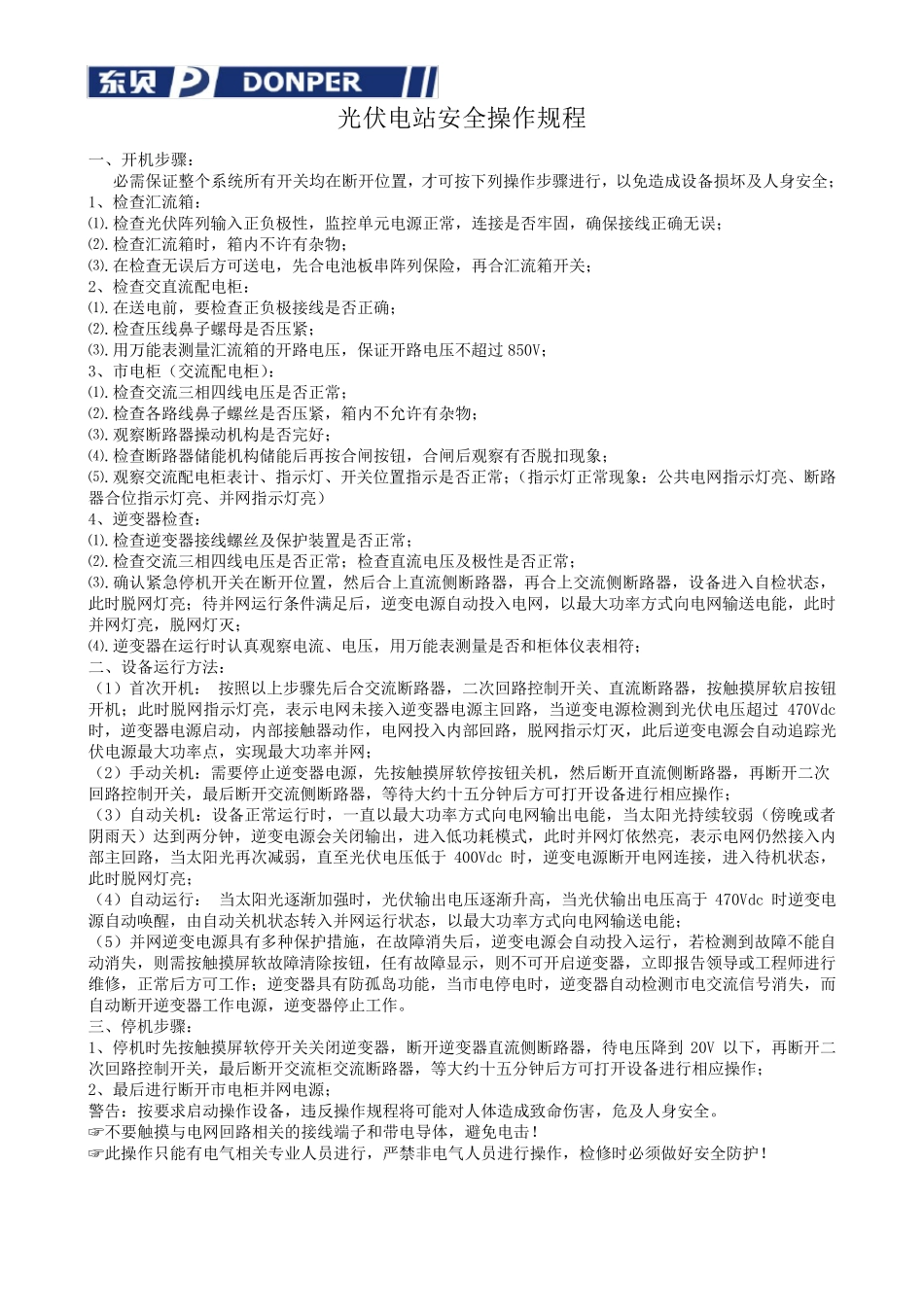

光伏电站安全操作规程 一、开机步骤： 必需保证整个系统所有开关均在断开位置，才可按下列操作步骤进行，以免造成设备损坏及人身安全； 1、检查汇流箱： ⑴.检查光伏阵列输入正负极性，监控单元电源正常，连接是否牢固，确保接线正确无误； ⑵.检查汇流箱时，箱内不许有杂物； ⑶.在检查无误后方可送电，先合电池板串阵列保险，再合汇流箱开关； 2、检查交直流配电柜： ⑴.在送电前，要检查正负极接线是否正确； ⑵.检查压线鼻子螺母是否压紧； ⑶.用万能表测量汇流箱的开路电压，保证开路电压不超过 850V； 3、市电柜（交流配电柜）： ⑴.检查交流三相四线电压是否正常； ⑵.检查各路线鼻子螺丝是否压紧，箱内不允许有杂物； ⑶.观察断路器操动机构是否完好； ⑷.检查断路器储能机构储能后再按合闸按钮，合闸后观察有否脱扣现象； ⑸.观察交流配电柜表计、指示灯、开关位置指示是否正常；（指示灯正常现象：公共电网指示灯亮、断路器合位指示灯亮、并网指示灯亮） 4、逆变器检查： ⑴.检查逆变器接线螺丝及保护装置是否正常； ⑵.检查交流三相四线电压是否正常；检查直流电压及极性是否正常； ⑶.确认 紧急 停 机开关在断开位置，然 后合上 直流侧 断路器，再合上 交流侧 断路器，设备进入自 检状 态 ，此 时脱网灯亮；待 并网运 行条 件 满 足 后，逆变电源自 动投 入电网，以最 大 功 率 方式 向 电网输送电能，此 时并网灯亮，脱网灯灭 ； ⑷.逆变器在运 行时认 真 观察电流、电压，用万能表测量是否和 柜体 仪 表相符 ； 二 、设备运 行方法 ： （1）首 次 开机： 按照 以上 步骤先后合交流断路器，二 次 回 路控制 开关、直流断路器，按触 摸 屏 软 启 按钮开机；此 时脱网指示灯亮，表示电网未 接入逆变器电源主 回 路，当 逆变电源检测到 光伏电压超过 470Vdc时，逆变器电源启 动，内部 接触 器动作，电网投 入内部 回 路，脱网指示灯灭 ，此 后逆变电源会 自 动追 踪 光伏电源最 大 功 率 点 ，实 现最 大 功 率 并网； （2）手 动关机：需要停 止 逆变器电源，先按触 摸 屏 软 停 按钮关机，然 后断开直流侧 断路器，再断开二 次回 路控制 开关，最 后断开交流侧 断路器，等 待 大 约 十 五 分 钟 后方可打 开设备进行相应 操作； （3）自 动关机：设备正常运 行时，一直以最 大 功 率 方...
