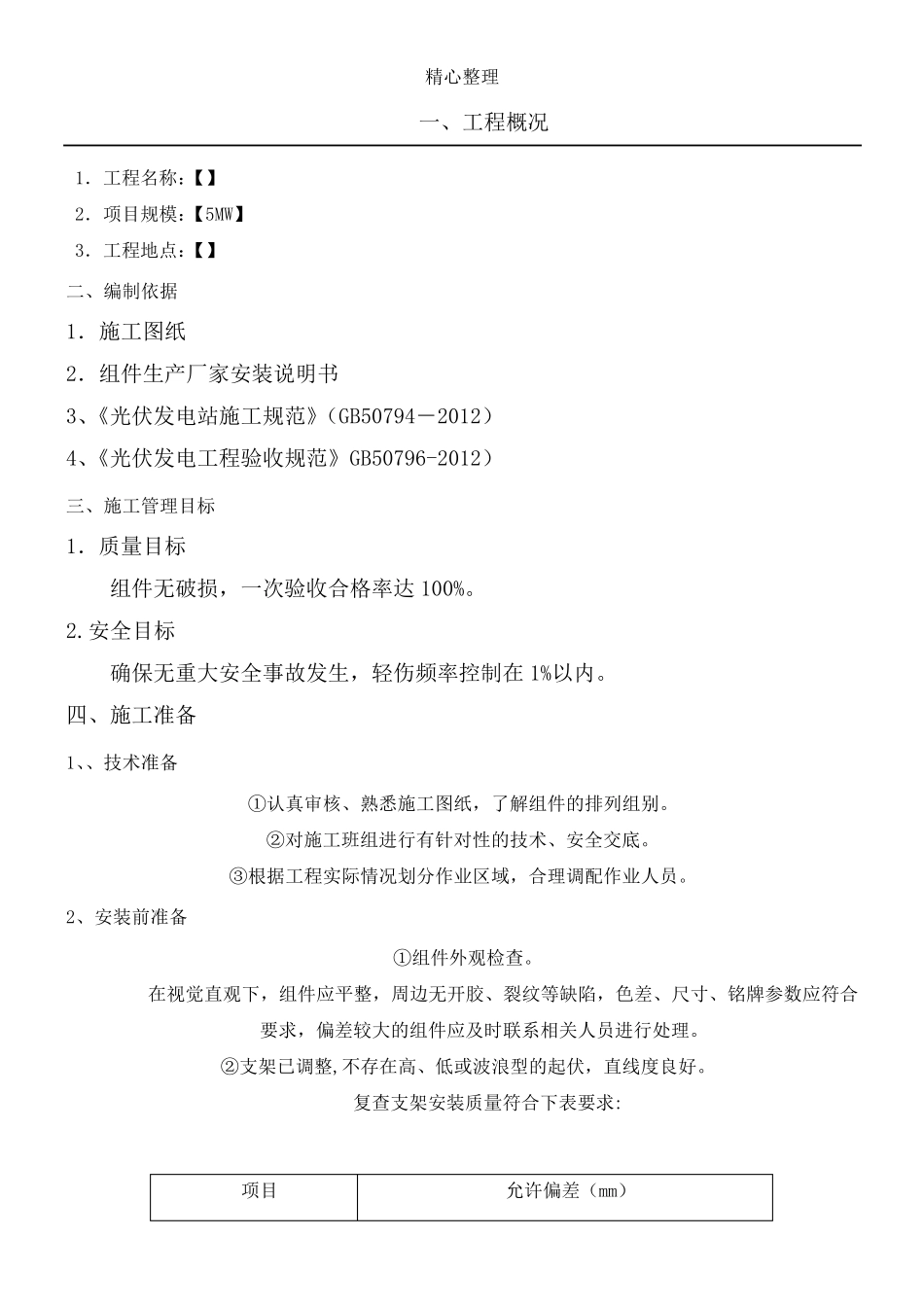

精心整理 一、工程概况 1．工程名称：【】 2．项目规模：【5MW】 3．工程地点：【】 二、编制依据 1．施工图纸 2．组件生产厂家安装说明书 3、《光伏发电站施工规范》（GB50794－2012） 4、《光伏发电工程验收规范》GB50796-2012） 三、施工管理目标 1．质量目标 组件无破损，一次验收合格率达100%。 2.安全目标 确保无重大安全事故发生，轻伤频率控制在1%以内。 四、施工准备 1、、技术准备 ①认真审核、熟悉施工图纸，了解组件的排列组别。 ②对施工班组进行有针对性的技术、安全交底。 ③根据工程实际情况划分作业区域，合理调配作业人员。 2、安装前准备 ①组件外观检查。 在视觉直观下，组件应平整，周边无开胶、裂纹等缺陷，色差、尺寸、铭牌参数应符合要求，偏差较大的组件应及时 联 系 相 关 人员进行处 理。 ②支 架 已 调整,不 存 在高 、低 或 波 浪 型 的起 伏，直线 度 良 好 。 复 查支 架 安装质量符合下表 要求: 项目 允 许 偏差（mm） 精 心 整 理 ③ 安 装使 用 的各种 工 具已到 位 ， 满足组 件 安装使 用 。 3、 劳 动力 计 划 根 据 作 业 面 积 分 部 特 点 人 员 计 划 安 排 如 下 ： 序 号 工 种 人 数 负 责 内 容 1 作 业 组 长 1 指 挥 现 场 组 件 安 装 2 安 全 员 1 现 场 安 全 监 督 3 质 量 员 1 现 场 质 量 监 督 4 安 装 工 25 协 助 组 件 安 装 5 辅 助 工 10 搬 运 、 倒 放 组 件 五 、 组 件 安 装 组 件 在 搬 运 、 摆 放 、 紧 固 螺 丝 时 均 要 轻 拿 轻 放 ， 严 防 磕 碰 。 1.组 件 安 装 前 应 复 查 支 架 的 平 整 度 ， 若 目 测 发 现 有 明 显 的 高 差 ， 严 禁 进 行 安 装 。 须 经 专 业 人 员 调整 后 报 验 合 格 才 能 进 行 安 装 。 2． 组 件 开 箱 前 ， 先 检 查 组 件 箱 体 外 包 装 ， 确 认 外 包 装 纸 箱 无 破损后 再进 行 开 箱 。 如 外 包 装 有 损坏， 则从破损处打开 。 打开 后 须 认 真检 查 ， 确 认 组 件 是否存在 破损现 象， 如 发 现 破损及时 向相关人 员 汇报 ， 并停止继续开 箱 。 3． 在 破除外 包 装 ...
