光伏组件安装施工方案

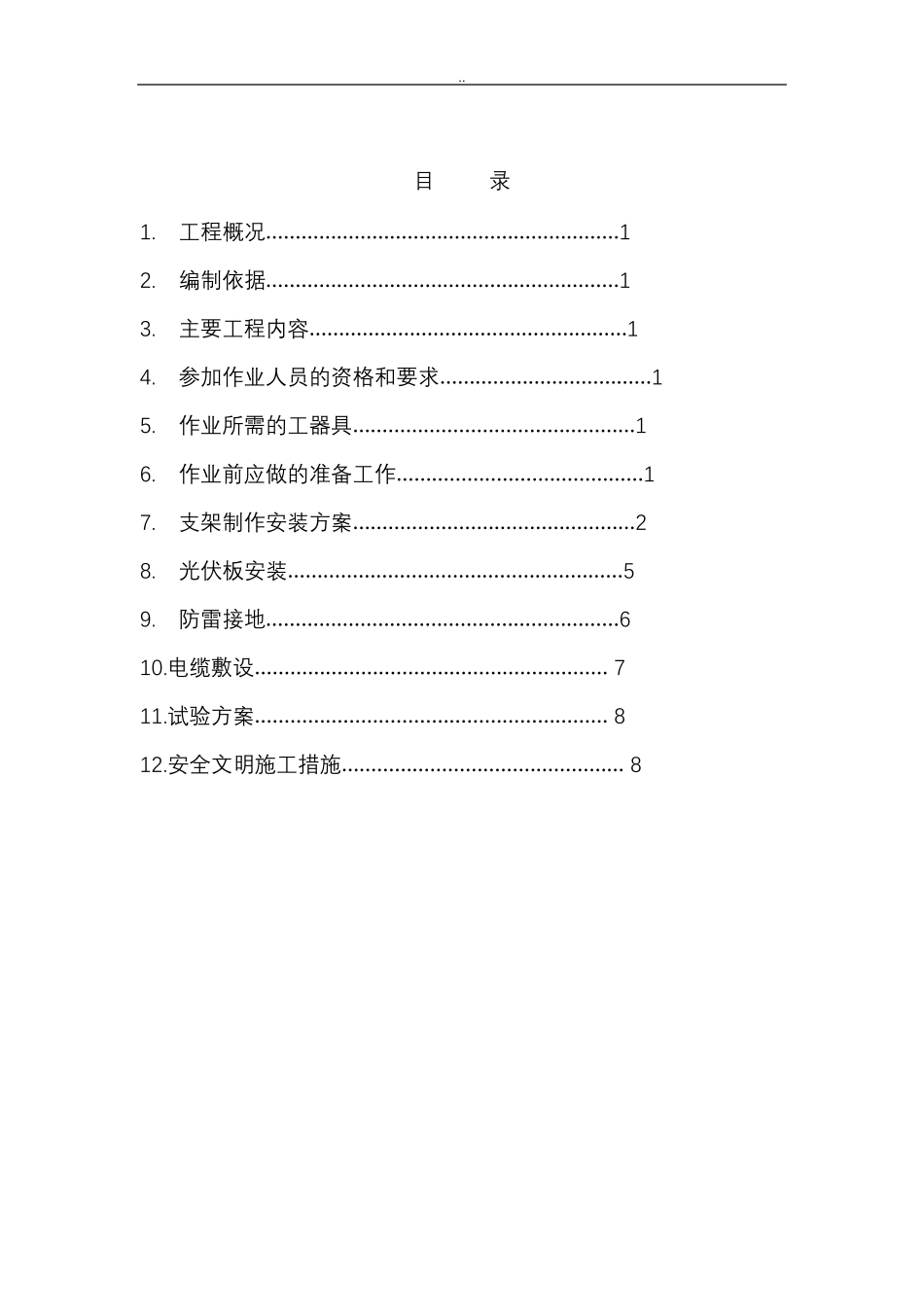

.. 目 录 1. 工 程 概 况 ……………………………………………………1 2. 编 制 依 据 ……………………………………………………1 3. 主 要 工 程 内 容 ………………………………………………1 4. 参 加 作 业 人 员 的 资 格 和 要 求 ………………………………1 5. 作 业 所 需 的 工 器 具 …………………………………………1 6. 作 业 前 应 做 的 准 备 工 作 ……………………………………1 7. 支 架 制 作 安 装 方 案 …………………………………………2 8. 光 伏 板 安 装 …………………………………………………5 9. 防 雷 接 地 ……………………………………………………6 10.电 缆 敷 设 …………………………………………………… 7 11.试 验 方 案 …………………………………………………… 8 12.安 全 文 明 施 工 措 施 ………………………………………… 8 .. 1.工 程 概 况 东 营 （ 胜 利 ） 城 卫 分 布 式 光 伏 示 范 区 20 兆 瓦 项 目 （ 以 下 简 称 本 工 程 ） 规 划 容 量为 20MWp。 项 目 建 设 地 位 于 山 东 省 东 营 市 垦 利 区 胜 利 油 田 孤 东 十 万 亩 土 地 开 发项 目 区 东 营 金 润 盐 化 有 限 责 任 公 司 初 级 蒸 发 区 水 池 ， 坐 标 为 北 纬37°56'29.8"，东 经 119°0'21.7"， 海 拔 高 度 0m， 项 目 规 划 容 量 为 20MWp。 本 工 程 装 机 容 量 为20MWp， 采 用 分 区 发 电 、 集 中 并 网 方 案 。 光 伏 组 件 是 光 伏 发 电 系 统 的 核 心 部 件 ，其 各 项 参 数 指 标 的 优 劣 直 接 影 响 着 整 个 光 伏 发 电 系 统 的 发 电 性 能 。 通 过 比 较 ， 本工 程 电 池 组 件 选 270Wp 多 晶 双 玻 硅 电 池 组 件 ， 逆 变 器 选 用 1250kW 光 伏 并 网 逆变 器 。 光 伏 组 件 采 用 固 定 式 安装 形式 ， 结合建 设 方 意见， 电 池 方 阵的 固 定 倾角为26。本 工 程 系 统 综合效率取 80％，由计算可得，本 工 程 25 年总发 电 量 约为 64749万 kW· h， 25 年年平均发 电 约 ...
