光伏组件的详细介绍

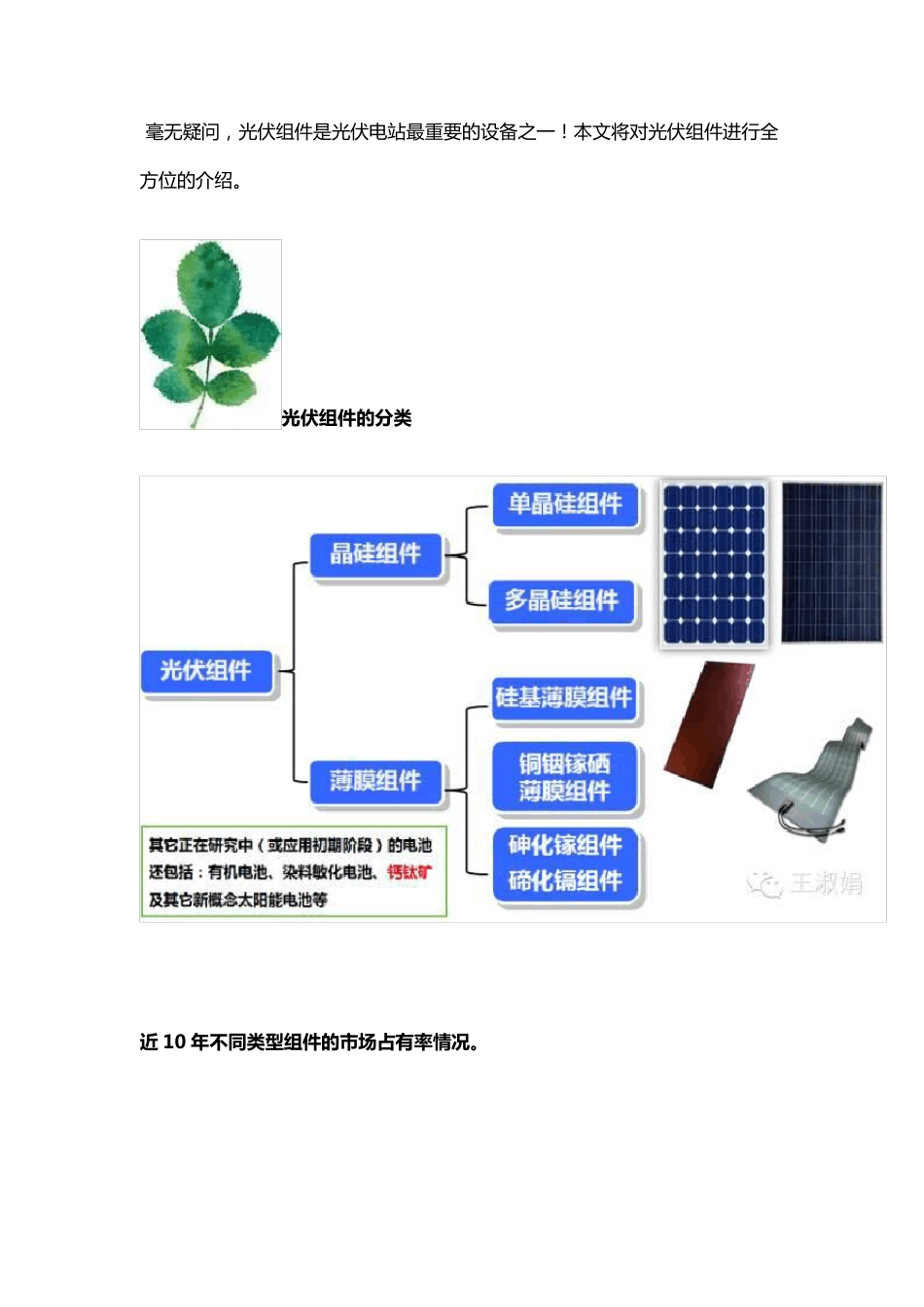

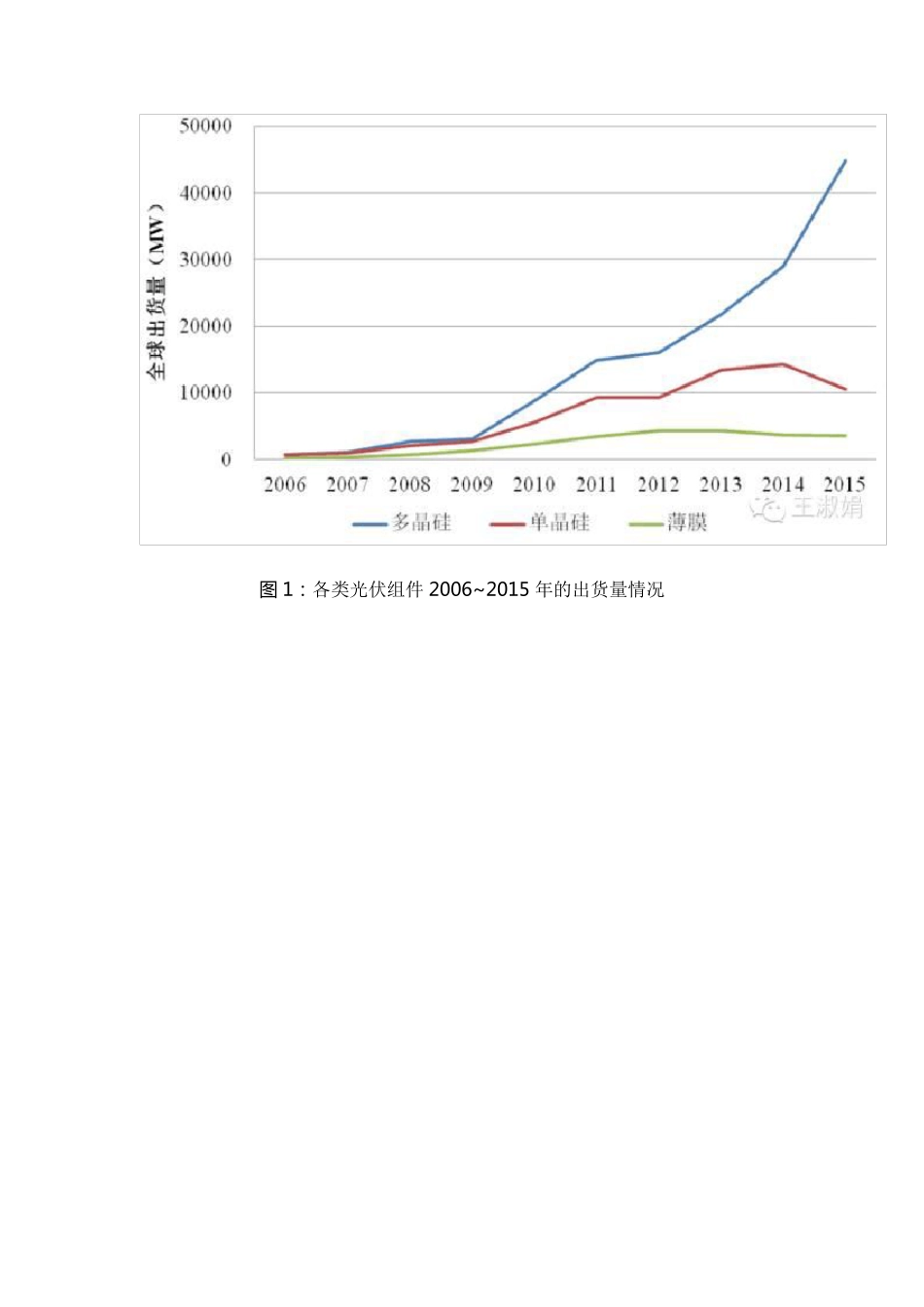

毫 无 疑 问 ， 光 伏 组 件 是 光 伏 电 站 最 重 要 的 设 备 之 一 ！ 本 文 将 对 光 伏 组 件 进 行 全方 位 的 介 绍 。 光 伏 组 件 的 分 类 近 10 年 不 同 类 型 组 件 的 市 场 占 有 率 情 况 。 图 1：各类光伏组件 2006~2015 年的出货量情况 普 通 晶 硅 组 件的内部结构 双 玻 组 件的内部结构 光 伏 组 件的转化效率 1 功率 我 们 常 说 ， 采 用 255Wp 光 伏 组 件 。 下 表 的 “p”为 peak 的 缩写， 代表 其峰值功率为 255W。 所有的 技术规格书中都会标注“标准测试条件 ”的 。 下 图为常 州天合的 光 伏 组 件 技术规格书一部分（250W， 下 同）。 只有在标准测试条件 （STC 条件 ， 辐照度为 1000W/m2， 电池温度25℃， AM=1.5）时， 光 伏 组 件 的 输出功率才是“标称功率”（250W）。 当辐照度和温度变化时， 功率肯定会变化。 另外， 功率误差为正负3%， 说 明组件 的 实 际 功 率 是 242.5~257.5W 都 是 增 长 的 。 不 过 ， 这 个 组 件 的 功 率 偏 差 为 正偏 差 3%。 在 非 标 准 条 件 下 ， 光 伏 组 件 的 输 出 功 率 一 般 不 是 标 称 功 率 ， 下 图 为 NOCT条 件 下 标 称 功 率 为 250W、 255W 的 参 数 。 辐 照 度 为 800W/m2， 电 池 温 度 20℃时 ， 250W 的 组 件 输 出 功 率 只 有183W， 为 标 况 下 的 73.2%。 2 光电转化效率 1）效率的计算方法 理 论 上 ， 尺 寸 、 标 称 功 率 相 同 的 组 件 ， 效 率 肯 定 是 相 同 的 。 光 伏 组 件 是 由电 池 片 组 成 ， 一 块 光 伏 组 件 通 常 由 60 片 （ 6×10） 或 72 片 （ 6×10） 电 池 片 组成 ， 面 积 分 别 为 1.638 m2（ 0.992m×1.652m） 和 3.895 m2（ 0.992m×1.956m） 。 辐 照 度 为 1000W/m2 时 ， 1.638 m2 组 件 上 接 收 的 功 率 为 1638W， 当 输 出为 250W 时 ， 效 率 为 15.3%， 255W 时 为 15.6%。 2） 国 家 标 准对效率的要求 根据 2 月 5 日国家能源局综合司颁布的 《关于征求发挥市场作用促进光伏技术进步和产业升级意见的 ...
