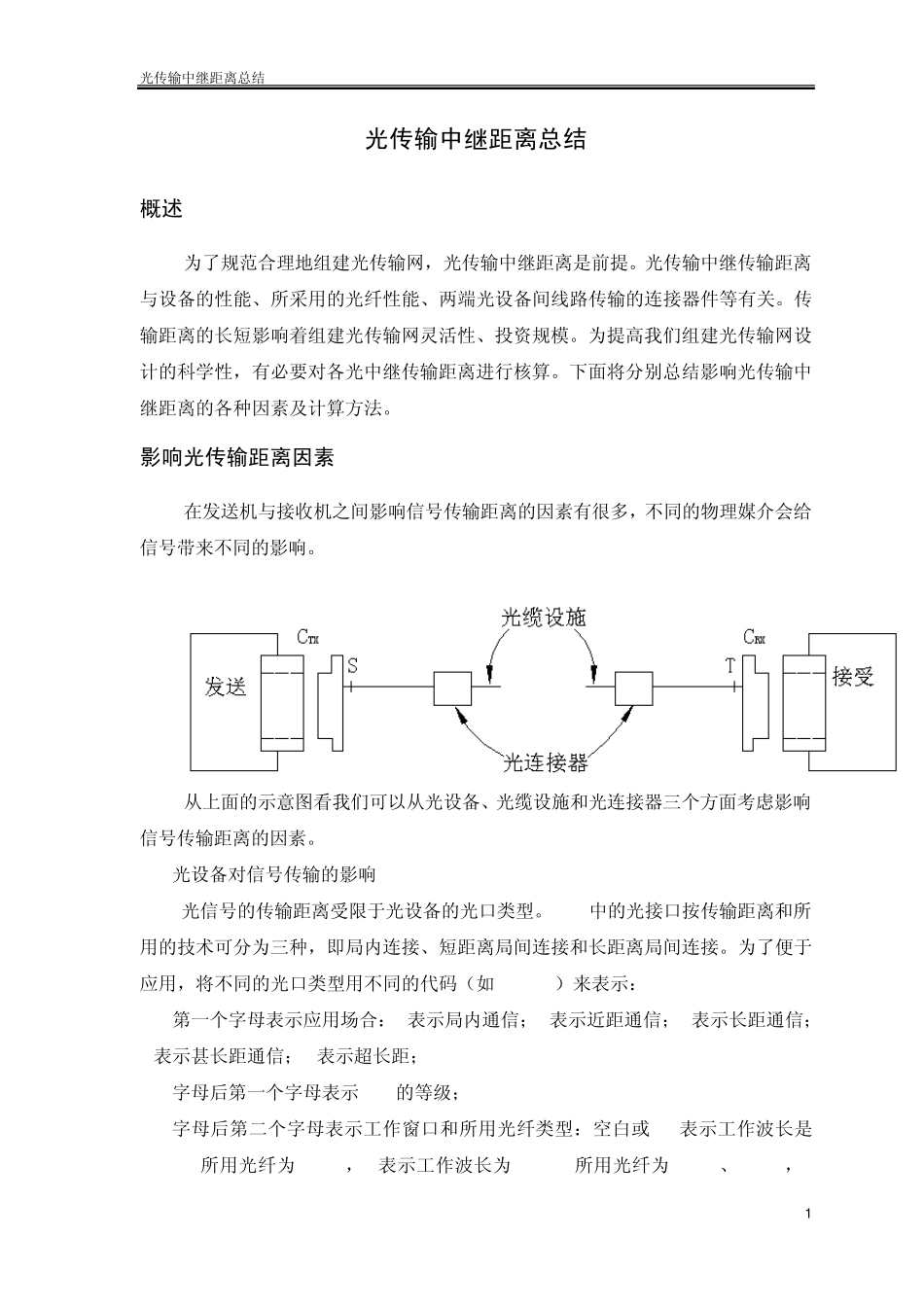

光传输中继距离总结 1 光传输中继距离总结 概述 为了规范合理地组建光传输网，光传输中继距离是前提。光传输中继传输距离与设备的性能、所采用的光纤性能、两端光设备间线路传输的连接器件等有关。传输距离的长短影响着组建光传输网灵活性、投资规模。为提高我们组建光传输网设计的科学性，有必要对各光中继传输距离进行核算。下面将分别总结影响光传输中继距离的各种因素及计算方法。 影响光传输距离因素 在发送机与接收机之间影响信号传输距离的因素有很多，不同的物理媒介会给信号带来不同的影响。 从上面的示意图看我们可以从光设备、光缆设施和光连接器三个方面考虑影响信号传输距离的因素。 1. 光设备对信号传输的影响 光信号的传输距离受限于光设备的光口类型。SDH中的光接口按传输距离和所用的技术可分为三种，即局内连接、短距离局间连接和长距离局间连接。为了便于应用，将不同的光口类型用不同的代码（如 S-16.1）来表示： 第一个字母表示应用场合：I表示局内通信；S表示近距通信；L表示长距通信；V表示甚长距通信；U表示超长距； 字母后第一个字母表示 STM的等级； 字母后第二个字母表示工作窗口和所用光纤类型：空白或 1表示工作波长是1310nm所用光纤为G.652，2表示工作波长为1550nm所用光纤为G.652、G.654，5光 传 输 中 继 距 离 总 结 2 表 示 波 长 1550nm 所 用 光 纤 为 G.655。 另 ： 电 接 口 仅 限 STM-1等 级 、 PDH接 口 。 应 用 类 型 局 内 局 间 短 程 长 程 光 源 标 称 波 长 （ nm） 1310 1310 1550 1310 1550 光 纤 类 型 G.652 G.652 G.652 G.652 G.652 G.653 距 离 （ km） <2 ~15 ~40 ~80 STM等 级 STM-1 I-1 S-1.1 S-1.2 L-1.1 L-1.2 L-1.3 STM-4 I-4 S-4.1 S-4.2 L-4.1 L-4.2 L-4.3 STM-16 I-16 S-16.1 S-16.2 L-16.1 L-16.2 L-16.3 注 ： 表 内 距 离 用 于 分 类 而 不 是 用 于 规 范 2. 光 纤 对 信 号 传 输 的 影 响 光 在 光 纤 中 传 输 ， 主 要 受 到 光 纤 的 衰 减 及 色 散 的 影 响 ， 另 外 我 们 在 工 程 实 际 设计 中 还 要 考 虑 到 两 段 光 纤 间 接 头 的 损 耗 、 光 通 道 代 价 、 光 缆 富 余 度 和 高 速 传 输 存 在的 偏 振 模 色 散 （ PMD...
