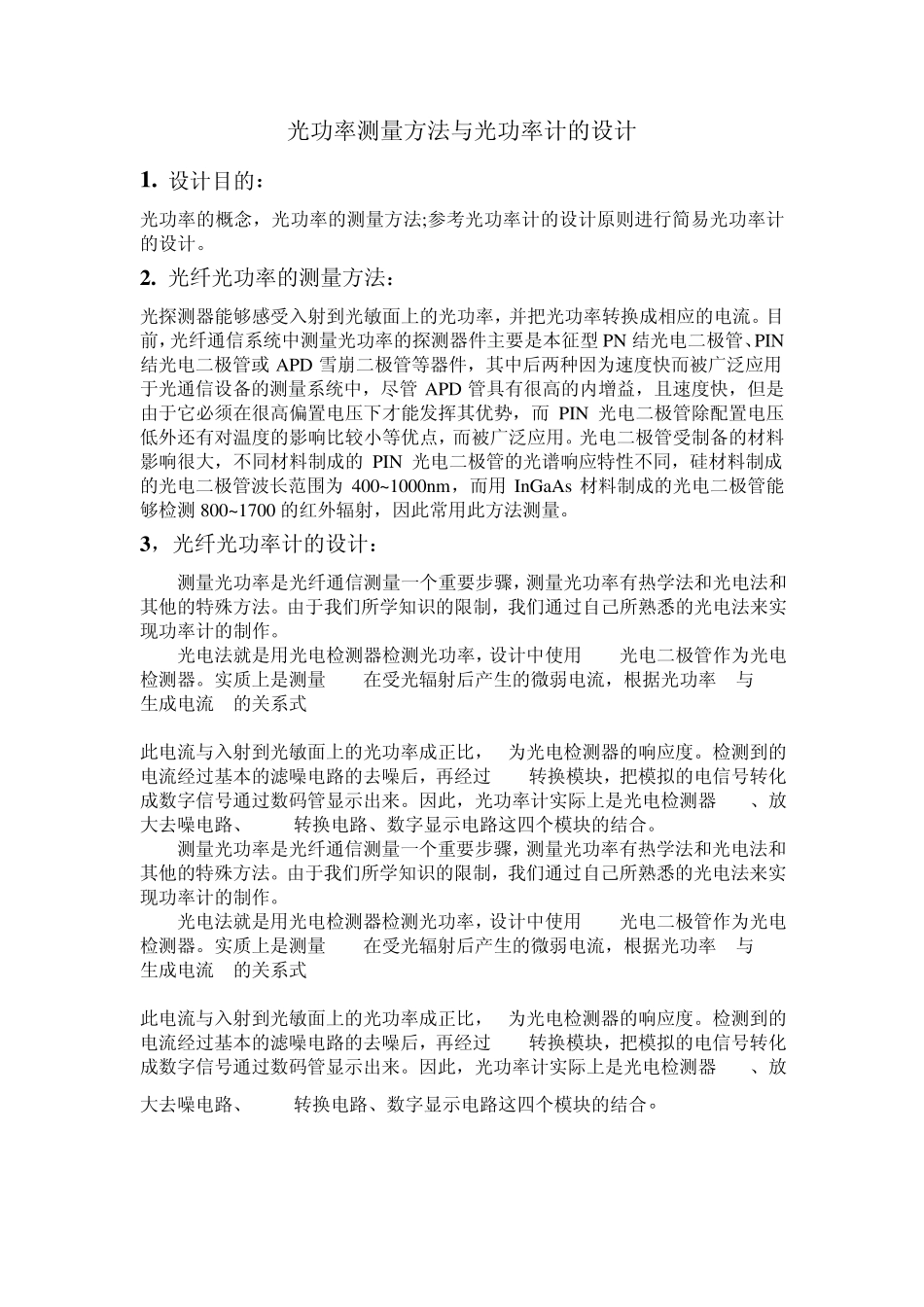

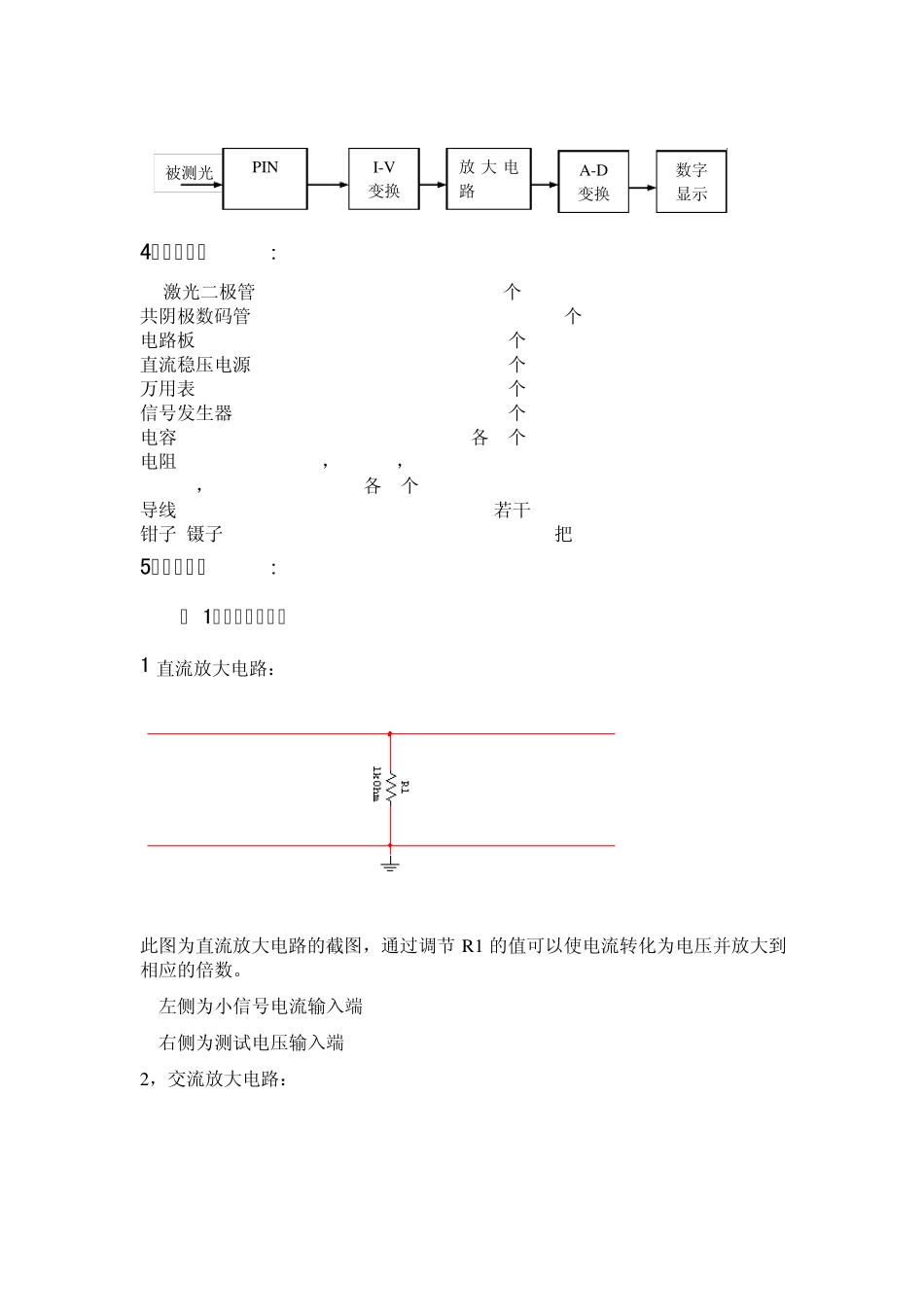

光功率测量方法与光功率计的设计 1 . 设计目的： 光功率的概念，光功率的测量方法;参考光功率计的设计原则进行简易光功率计的设计。 2 . 光纤光功率的测量方法： 光探测器能够感受入射到光敏面上的光功率，并把光功率转换成相应的电流。目前，光纤通信系统中测量光功率的探测器件主要是本征型PN 结光电二极管、PIN结光电二极管或 APD 雪崩二极管等器件，其中后两种因为速度快而被广泛应用于光通信设备的测量系统中，尽管APD 管具有很高的内增益，且速度快，但是由于它必须在很高偏置电压下才能发挥其优势，而 PIN 光电二极管除配置电压低外还有对温度的影响比较小等优点，而被广泛应用。光电二极管受制备的材料影响很大，不同材料制成的PIN 光电二极管的光谱响应特性不同，硅材料制成的光电二极管波长范围为 400~1000nm，而用 InGaAs 材料制成的光电二极管能够检测800~ 1700 的红外辐射，因此常用此方法测量。 3 ，光纤光功率计的设计： 测量光功率是光纤通信测量一个重要步骤，测量光功率有热学法和光电法和其他的特殊方法。由于我们所学知识的限制，我们通过自己所熟悉的光电法来实现功率计的制作。 光电法就是用光电检测器检测光功率，设计中使用 PIN光电二极管作为光电检测器。实质上是测量PIN在受光辐射后产生的微弱电流，根据光功率P与PIN生成电流I的关系式; I=RP 此电流与入射到光敏面上的光功率成正比，R为光电检测器的响应度。检测到的电流经过基本的滤噪电路的去噪后，再经过 A/D转换模块，把模拟的电信号转化成数字信号通过数码管显示出来。因此，光功率计实际上是光电检测器PIN、放大去噪电路、 A/D转换电路、数字显示电路这四个模块的结合。 测量光功率是光纤通信测量一个重要步骤，测量光功率有热学法和光电法和其他的特殊方法。由于我们所学知识的限制，我们通过自己所熟悉的光电法来实现功率计的制作。 光电法就是用光电检测器检测光功率，设计中使用 PIN光电二极管作为光电检测器。实质上是测量PIN在受光辐射后产生的微弱电流，根据光功率P与PIN生成电流I的关系式; I=RP 此电流与入射到光敏面上的光功率成正比，R为光电检测器的响应度。检测到的电流经过基本的滤噪电路的去噪后，再经过 A/D转换模块，把模拟的电信号转化成数字信号通过数码管显示出来。因此，光功率计实际上是光电检测器PIN、放大去噪电路、 A/D转换电路、数字显示电路这四个模块的结合。 4．所需器件: LD激光二极管------...
