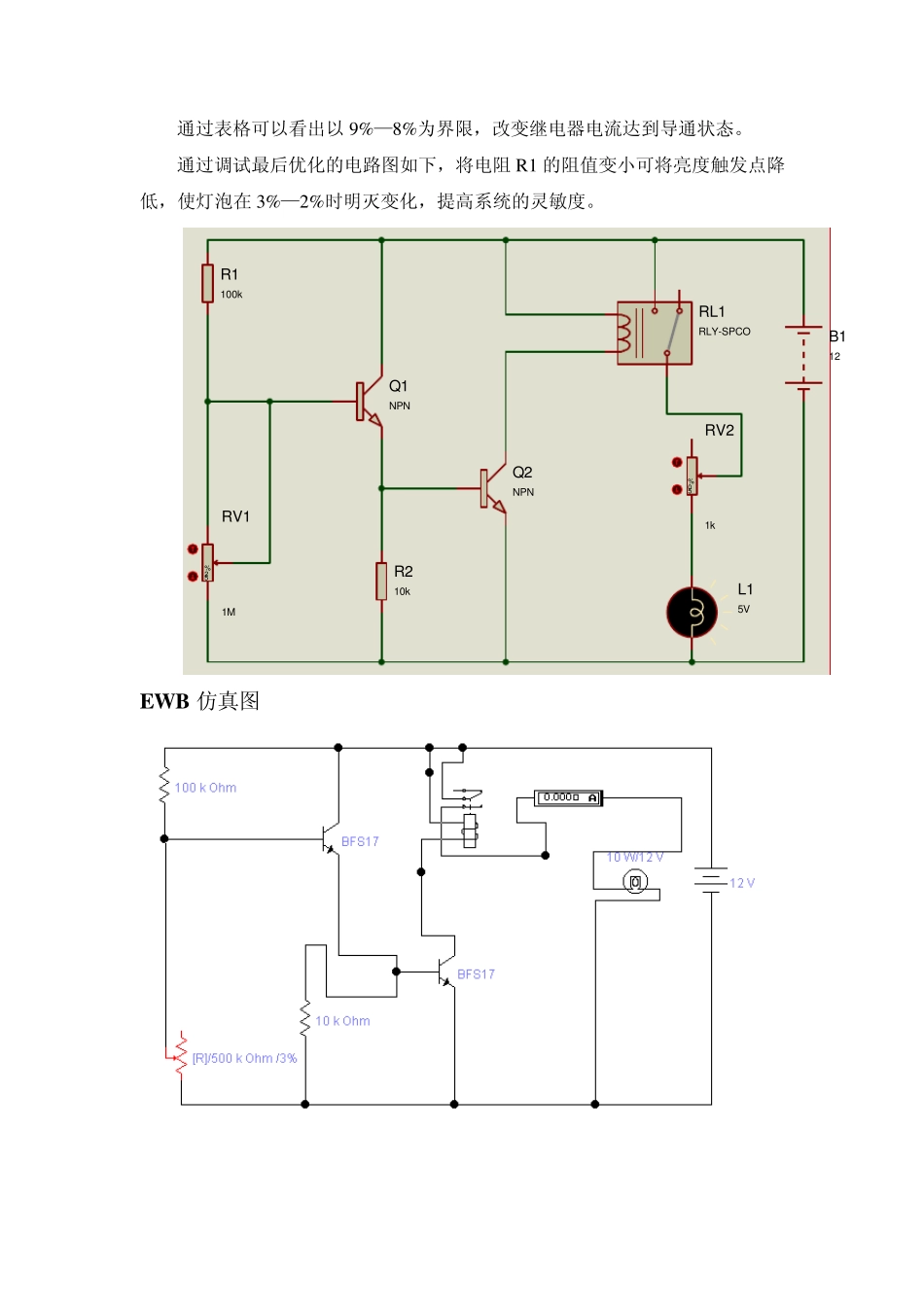

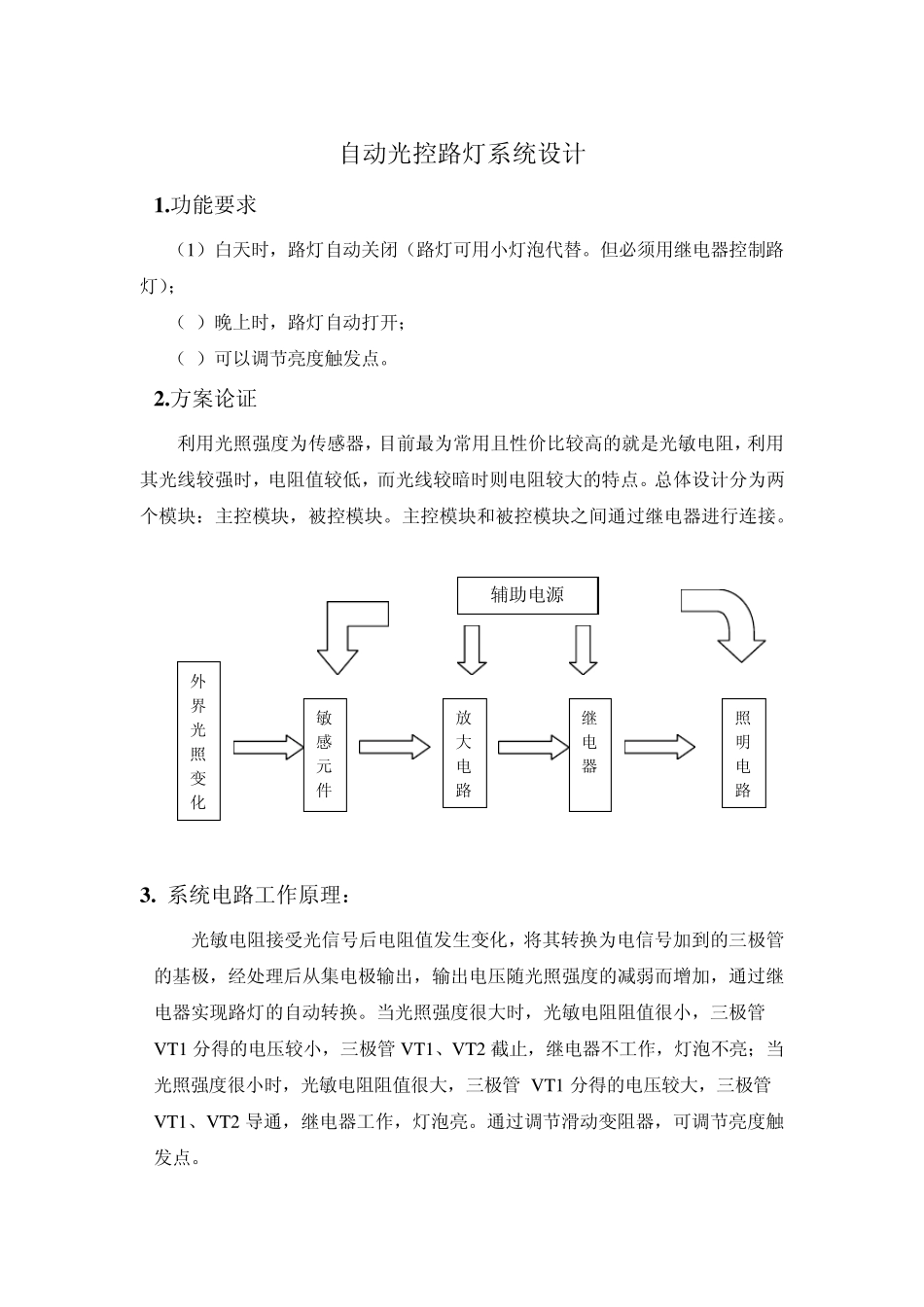

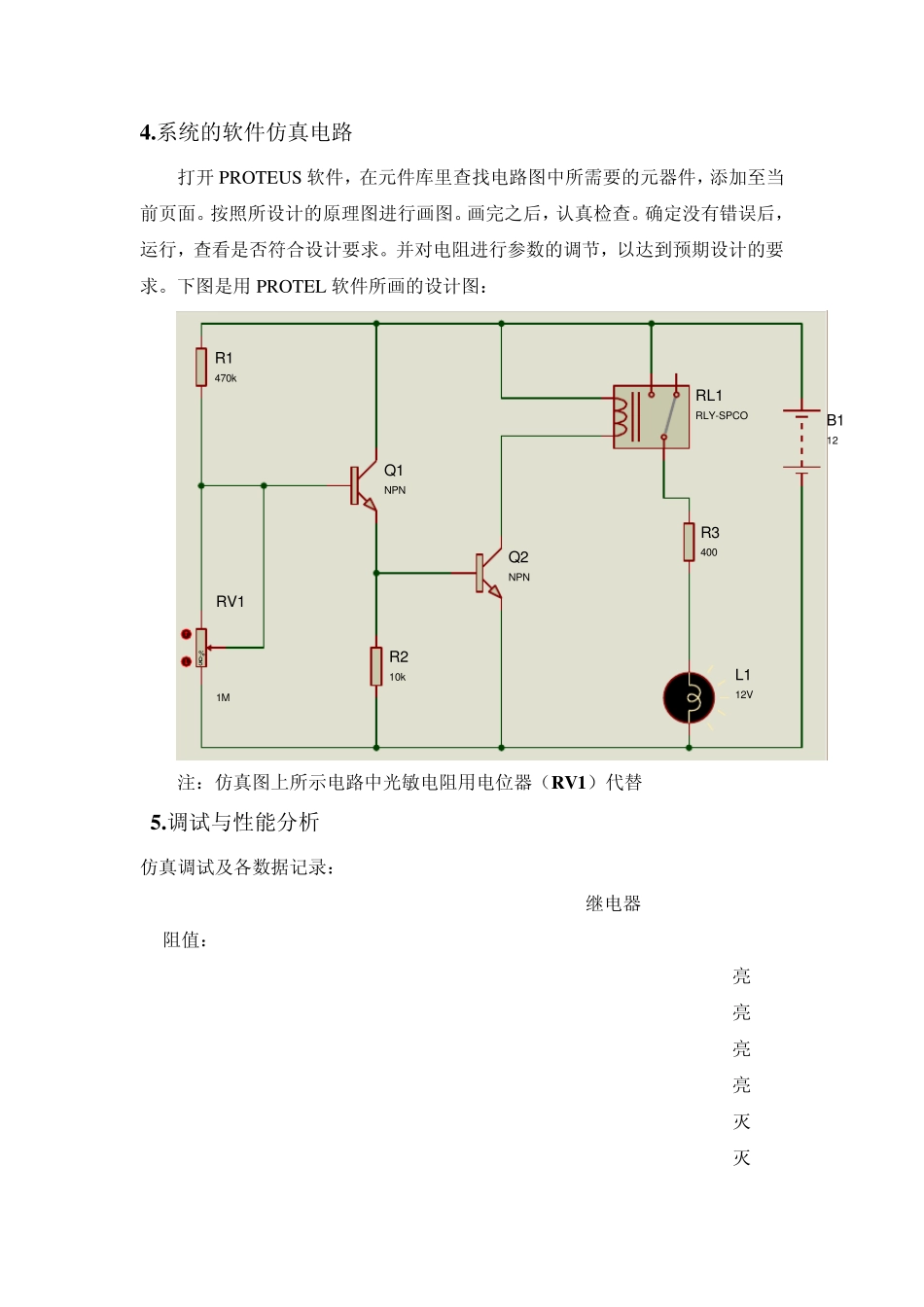

自动光控路灯系统设计 1 .功能要求 （1）白天时，路灯自动关闭（路灯可用小灯泡代替。但必须用继电器控制路灯）； （2）晚上时，路灯自动打开； （3）可以调节亮度触发点。 2 .方案论证 利用光照强度为传感器，目前最为常用且性价比较高的就是光敏电阻，利用其光线较强时，电阻值较低，而光线较暗时则电阻较大的特点。总体设计分为两个模块：主控模块，被控模块。主控模块和被控模块之间通过继电器进行连接。 3 . 系统电路工作原理： 光敏电阻接受光信号后电阻值发生变化，将其转换为电信号加到的三极管的基极，经处理后从集电极输出，输出电压随光照强度的减弱而增加，通过继电器实现路灯的自动转换。当光照强度很大时，光敏电阻阻值很小，三极管VT1 分得的电压较小，三极管 VT1、VT2 截止，继电器不工作，灯泡不亮；当光照强度很小时，光敏电阻阻值很大，三极管 VT1 分得的电压较大，三极管VT1、VT2 导通，继电器工作，灯泡亮。通过调节滑动变阻器，可调节亮度触发点。 敏 感 元 件 放大电路 继电器 辅助电源 照明电路 外界光照变化 4.系统的软件仿真电路 打开PROTEUS 软件，在元件库里查找电路图中所需要的元器件，添加至当前页面。按照所设计的原理图进行画图。画完之后，认真检查。确定没有错误后，运行，查看是否符合设计要求。并对电阻进行参数的调节，以达到预期设计的要求。下图是用 PROTEL 软件所画的设计图： Q1NPNQ2NPNB112L112VR1470kR210kRL1RLY-SPCO50%RV11MR3400 注：仿真图上所示电路中光敏电阻用电位器（R V 1）代替 5.调试与性能分析 仿真调试及各数据记录： 阻值：1M% Q1 Q2 继电器 LAMP Ube Ube Uce U I 70% 0.79 0.88 0.09 11.9 0.04 亮 20% 0.78 0.88 0.11 11.8 0.04 亮 10% 0.76 0.87 0.47 11.5 0.04 亮 9% 0.75 0.86 4.24 7.71 0.03 亮 8% 0.74 0.85 8.27 3.73 0.01 灭 5% 0.69 0.44 12.0 0.00 0.00 灭 通过表格可以看出以9%—8%为界限，改变继电器电流达到导通状态。 通过调试最后优化的电路图如下，将电阻 R 1 的阻值变小可将亮度触发点降低，使灯泡在 3%—2%时明灭变化，提高系统的灵敏度。 Q1NPNQ2NPNB112L15VR1100kR210kRL1RLY-SPCO52%RV11M50%RV21kEW B 仿真图 6 .各元器件的工作原理 光敏电阻 光敏电阻器又叫光感电阻，是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；一般用于光...
